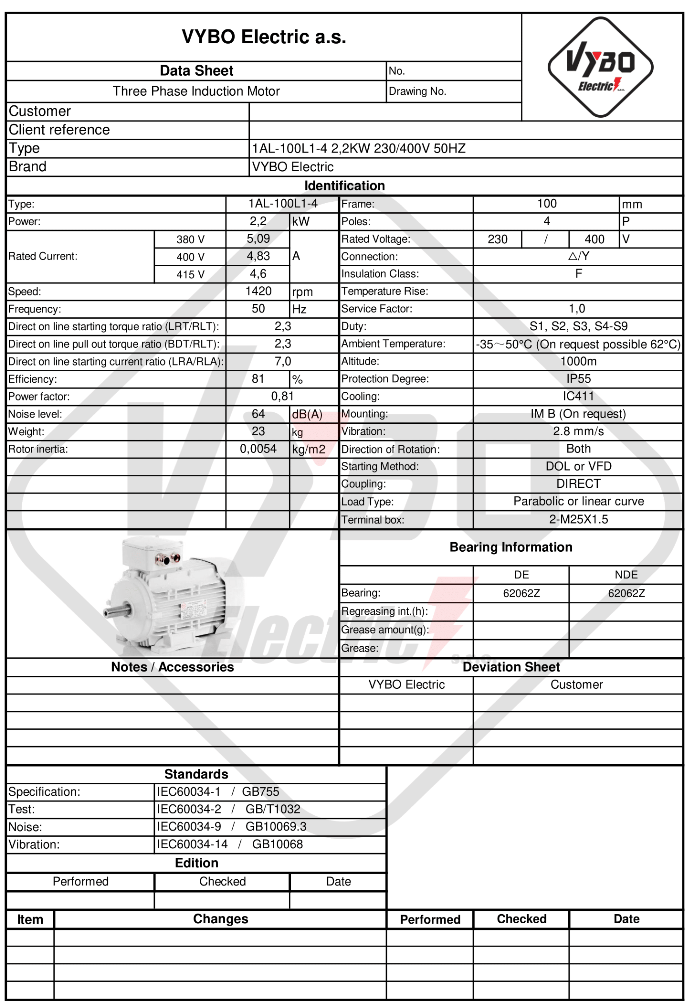

Elektrisk motor 2,2 kW, 1420 omdr./min., 400 V, 1AL-100L1-4

Når en produktionsenhed har brug for et stabilt drev uden unødige kompromiser

I teknologier, hvor materiale transporteres jævnt, doseres med regelmæssige intervaller eller blandes kontinuerligt, kan drevet ikke længere blot være et tilbehør til enheden. Det skal arbejde pålideligt, klare længerevarende belastning og samtidig kunne integreres problemfrit i maskinkonstruktionen. Elmotor 1AL-100L1-4 fra serien 1AL OPTIMAL er en trefaset asynkron elmotor med en effekt på 2,2 kW, en mærkespænding på 230/400 V, kobling Delta/Y og et mærkeomdrejningstal på 1420 o/min ved en frekvens på 50 Hz. Den er udført som 4-polet, og dens byggestørrelse på 100 mm, dvs. en akselhøjde på 100 mm, danner et solidt grundlag for maskiner, hvor drevet allerede bærer en regelmæssig arbejdsbelastning og samtidig forbliver rimeligt kompakt ved installation.

Modellen finder naturlig anvendelse i transportlinjer, pakke- og fyldelinjer, doseringsenheder, blandeanlæg, ventilatorsystemer, pumpemoduler, sorteringsstationer, fremføringsmekanismer, håndteringsudstyr, lukketeknik, genbrugslinjer og forskellige automatiserede produktionsenheder. I sådanne processer er det vigtigt, at motoren opretholder stabil drift, understøtter udstyrets regelmæssige cyklus og ikke tilfører unødige forstyrrelser til det mekaniske system.

Et effektniveau, der allerede spiller en mærkbar rolle i maskinen

2,2 kW er det effektniveau, hvor motoren typisk bliver en fuldgyldig drivdel af en teknologisk enhed. Mærkestrømmen er 8,40 A ved 230 V og 4,83 A ved 400 V, hvilket giver et klart grundlag for korrekt elektrisk integration i et industrisystem. En virkningsgrad på 81 % og en effektfaktor på 0,81 understøtter afbalanceret drift i maskiner, der arbejder regelmæssigt gennem hele skiftet eller gentagne gange indgår i produktionscyklussen. Mærkeomdrejningstallet på 1420 o/min passer, hvor der kræves en pålidelig mekanisk overførsel uden en for aggressiv driftskarakter.

Ved start har motoren et startmomentforhold på 2,3, et kipmomentforhold på 2,3 og et startstrømsforhold på 7. I drift betyder det et solidt grundlag for teknologier, hvor drevet startes gentagne gange, overfører en regelmæssig belastning og skal reagere forudsigeligt. Belastningstypen med en parabolsk eller lineær belastningskarakteristik udvider anvendelsen med ventilatorer, pumper og mekanismer, hvor modstanden ændres afhængigt af arbejdsprocessens fase. Rotorens inertimoment på 0,0054 kg·m² understøtter også en afbalanceret respons i linjer med batchdrift, korte overførsler eller gentagne arbejdstrin.

I industriel drift er holdbarhed vigtigere end teori

I produktionshaller, ved materialehåndtering eller i teknikrum udsættes motoren ofte for støv, højere temperaturer og langvarig belastning. Elmotor 1AL-100L1-4 har kapslingsklasse IP55, som hjælper med at beskytte indvendige dele mod støv og stænkvand. I pakketeknologi, pumpeenheder, transportører eller ventilationsmoduler er dette en vigtig del af pålidelig drift. Stabile termiske forhold opretholdes af IC411-køling, som understøtter pålidelig drift selv ved længerevarende belastning.

Motoren anvender isolationsklasse F og temperaturstigningsklasse B. Den er beregnet til omgivelsestemperaturer op til +65 °C og installationshøjder op til 1000 m. Servicefaktoren 1,0 giver sammen med driftsarterne S1, S2, S3, S4-S9 mulighed for anvendelse både i kontinuerlig drift og i intermitterende processer. Det er især vigtigt i anlæg, hvor én maskine starter flere gange i timen, mens en anden kører i lange perioder uden afbrydelse. Et støjniveau på 64 dB(A) og vibration på 2,8 mm/s i klasse A understøtter en rolig mekanisk karakter og hjælper med at bevare stabiliteten i hele enheden.

Mekanisk pålidelighed ved montering og drift

På både DE- og NDE-siden er der monteret 6206-2Z-lejer. Smøringen sker med litiumbaseret fedt nr. 2 i den passende temperaturklasse. Afbalancering med halv pasfeder er vigtig ved montering af remskiver, koblinger og andre kraftoverføringselementer, hvor jævn drift og en pålidelig mekanisk forbindelse er vigtig. Motoren kan rotere i begge retninger, hvilket gør den lettere at anvende i reverserende mekanismer, bidirektionale fremføringer og teknologiske enheder, hvor retningen ændres efter procesfasen.

Motoren er egnet til DOL-start, styring med frekvensomformer og til en softstarter. Kombinationen giver frihed ved udformningen af drevet, uanset om der er tale om en enkel direkte start eller en blødere acceleration og bedre tilpasning af driftsregimet til det konkrete udstyr. Til elektrisk tilslutning er 2-M25X1.5 kabelgennemføringer forberedt. Emballagemålene på 405 × 230 × 295 mm og emballagevægten på 23 kg hjælper også ved opbevaring, transport og servicehåndtering.

1AL OPTIMAL som en gennemprøvet løsning i industrien

Serien 1AL OPTIMAL er en af VYBO Electrics bedst sælgende serier med mere end 30.000 installerede enheder i industrien. Serien 1AL OPTIMAL er blandt de bedst sælgende elmotorer fra VYBO Electric og har mere end 30.000 installerede enheder i industrien. Det er lavspændingsmotorer i aluminiumshus til standard- og krævende drift med et meget godt forhold mellem pris og ydelse og dokumenteret pålidelighed. Praktisk værdi i daglig brug leveres også af en forstærket klemkasse, gennemarbejdet IP55-beskyttelse af klemkassen, en stålventilatorhætte og kompatible fødder. Ved installation kan udførelserne IM B3, IM B35, IM B5, IM B14, IM B34 anvendes. Elmotor 1AL-100L1-4 er dermed et pålideligt drev til virksomheder, der har brug for 2,2 kW effekt, en byggestørrelse på 100 mm og et stabilt teknisk grundlag for det daglige industriarbejde.
