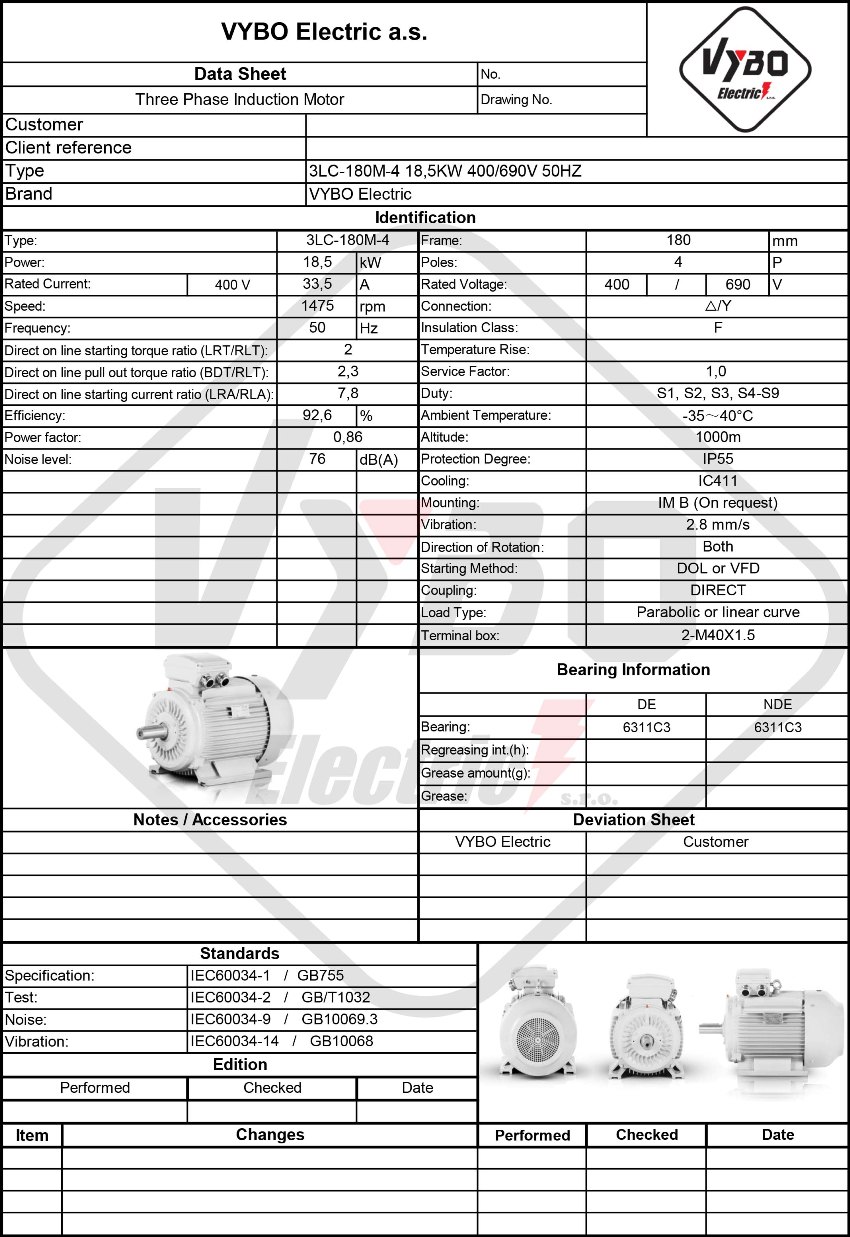

Trefaset elmotor: 3LC-180M-4, 18,5 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-180M-4 |
| Nominel effekt (kW) | 18,5 |
| Rammestørrelse (mm) | 180 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1475 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 33,5 |
| Nominel strøm 690 V (A) | 19,42 |
| Virkningsgrad ved 100 % belastning (%) | 92,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,8 |
| Rotorens inertimoment (kg·m²) | 0,1679 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M40X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 802*447*576 |
| Pakkevægt (kg) | 182 |
| Lejer og smøring | |
| DE/NDE-lejer | 6311-C3/6311-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |

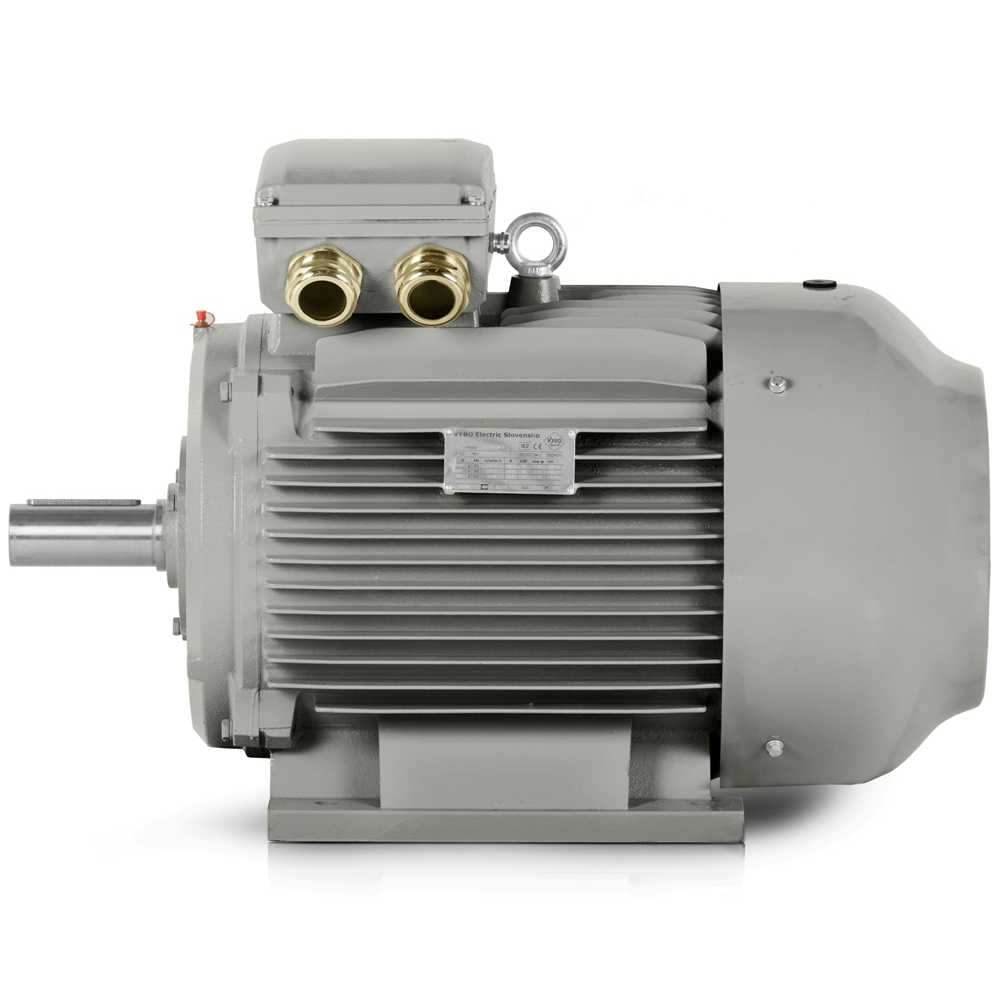

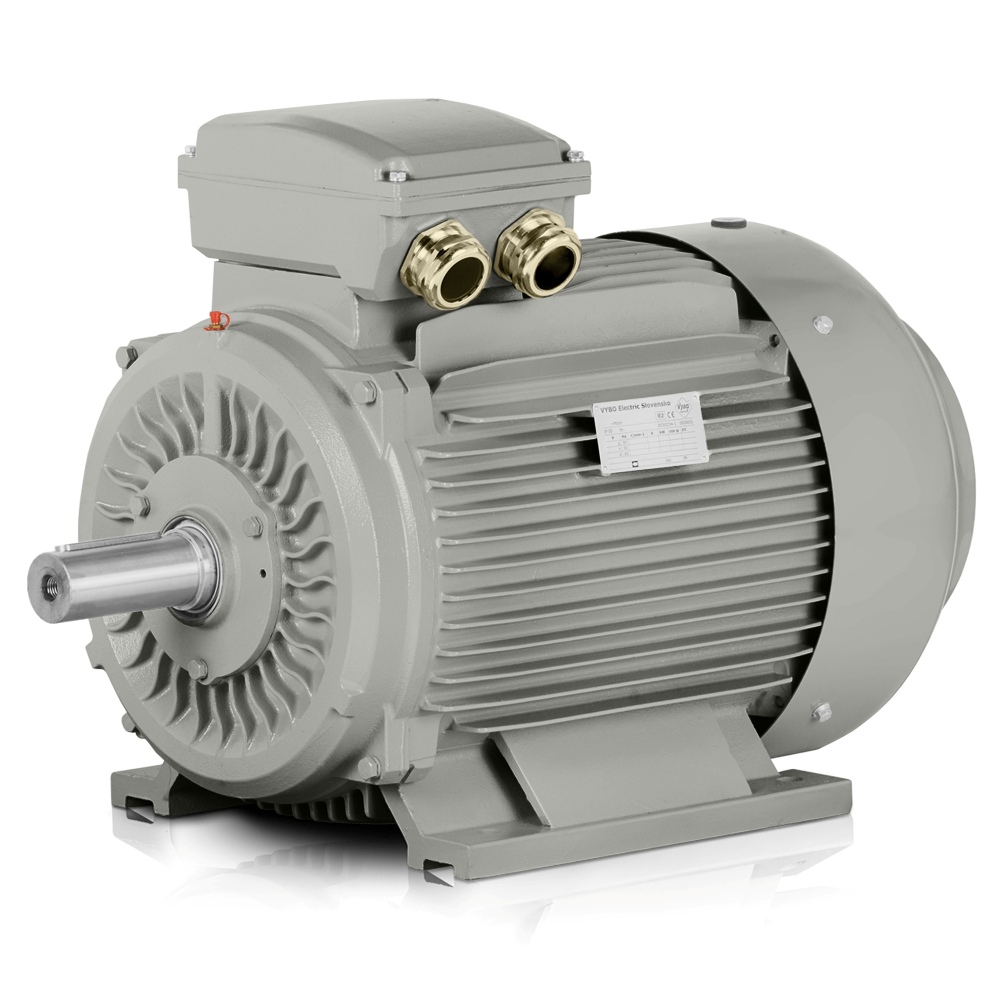

En robust støbejernsramme giver denne 4-polede elektriske motor et solidt fundament for daglig drift i let og mellemstor industri. Modellen 3LC-180M-4 giver en ideel balance mellem indkøbspris og energibesparelser, hvilket er afgørende i drev til produktionslinjer, transportører og procesudstyr.
Konstruktionen med forstærkede lejeskjolde og støbejernsfødder øger modstanden mod vibrationer, mindre fejljustering og langvarig belastning i cyklisk drift. Netop derfor fungerer denne trefasede elektriske motor godt, hvor der kræves stabil start, præcis fastholdelse af omdrejningstal og minimale serviceindgreb fra drevet.
4-polet elektrisk motor til stabil drift af produktionsteknologi
Et nominelt omdrejningstal på 1475 omdr./min. giver et afbalanceret kompromis mellem moment og hastighed, hvilket er nyttigt i drev til omrørere, pumper og mindre kompressorenheder. En mærkestrøm på 33.5 A ved △ 400 V og 19.42 A ved Y 690 V forenkler tavledesign og dimensionering af beskyttelse i maskinenheder.
I praksis værdsættes dette af både OEM-producenter og vedligeholdelsesteams, der har brug for en motor uden unødige kompromiser ved start og belastning. Et startmomentforhold på 2 og et maksimalmomentforhold på 2.3 understøtter pålidelig acceleration i drift, hvor udstyret starter under belastning. Et startstrømsforhold på 7.8 hjælper desuden med mere præcist at vurdere adfærden ved indkobling.
IEC-byggestørrelse 180 mm til nem integration i maskiner
IEC-byggestørrelse 180 mm gør integration i eksisterende rammer, gear og pumpeenheder lettere. Kabelforskruninger 2-M40X1.5 forenkler tilslutningen i tavler og letter installationen i kompakte teknologiske enheder.
- Produktionstransportør i en emballagelinje.
- Snegletransportør i plastgranulering.
- Centrifugalpumpe i et vandbehandlingsanlæg.
- Omrører i en fødevareprocestank.
- Ventilationsblæser til ventilation af fabrikshal.
- Presseenhed i let teknisk produktion.
- Driftsdrev til en mindre kompressorenhed.
IE3-elektrisk motor reducerer energibehovet ved stabil belastning
IE3-effektivitetsklassen understøtter energieffektivitet, som bliver mærkbar ved længere driftscyklusser og gentagen daglig brug. Meget høj virkningsgrad er især fordelagtig i anlæg, hvor motoren kører en stor del af skiftet, og hvor hver procent forskel i tab påvirker omkostningerne.
En virkningsgrad på 92.6% og en effektfaktor på 0.86 hjælper med at udnytte den tilførte energi bedre i typiske industrielle anvendelser. Et støjniveau på 76 dB(A) er velegnet til produktionsområder, hvor den akustiske belastning på arbejdspladsen også overvåges. Et rotortræghedsmoment på 0.168 kg/m² understøtter forudsigelig adfærd ved start og stop.
Gennemprøvet motor til tusindvis af industrielle installationer
Denne IE3-elektriske motor bygger på en løsning, der er afprøvet i tusindvis af industrielle installationer, fra mindre teknologiske enheder til serielle OEM-enheder. DE-lejet 6311-C3 og NDE-lejet 6311-C3 bidrager til langsigtet driftsstabilitet, hvilket er vigtigt både i kontinuerlig produktion og ved hyppige starter.
En emballeret vægt på 182 kg og emballagemål på 802*447*576 mm forenkler logistikken ved forsendelse til et anlæg eller montagelager. Modellen 3LC-180M-4 er klar til anvendelser, hvor der forventes pålidelig drift, enkel integration og kontrollerede driftsomkostninger. Udnyt tilbuddet og udstyr dit drev med en motor, der understøtter energieffektivitet og langsigtet driftssikkerhed.
