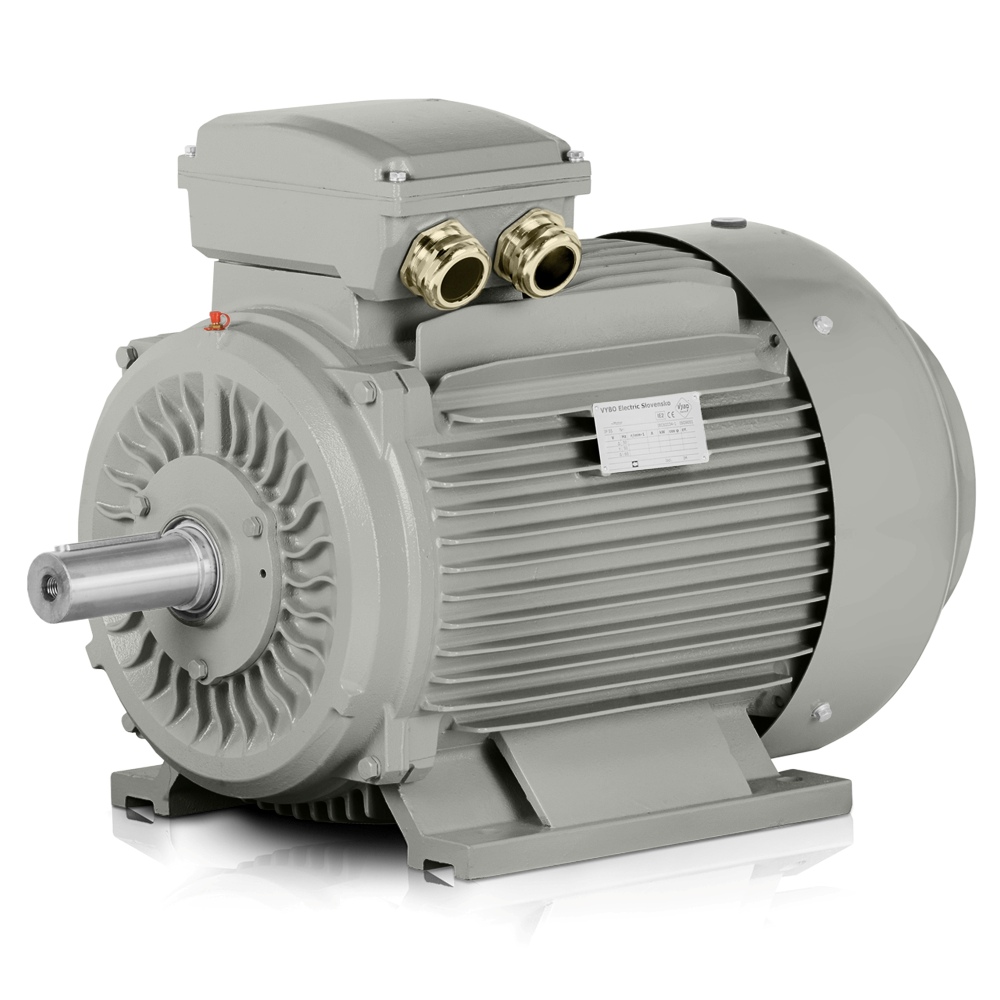

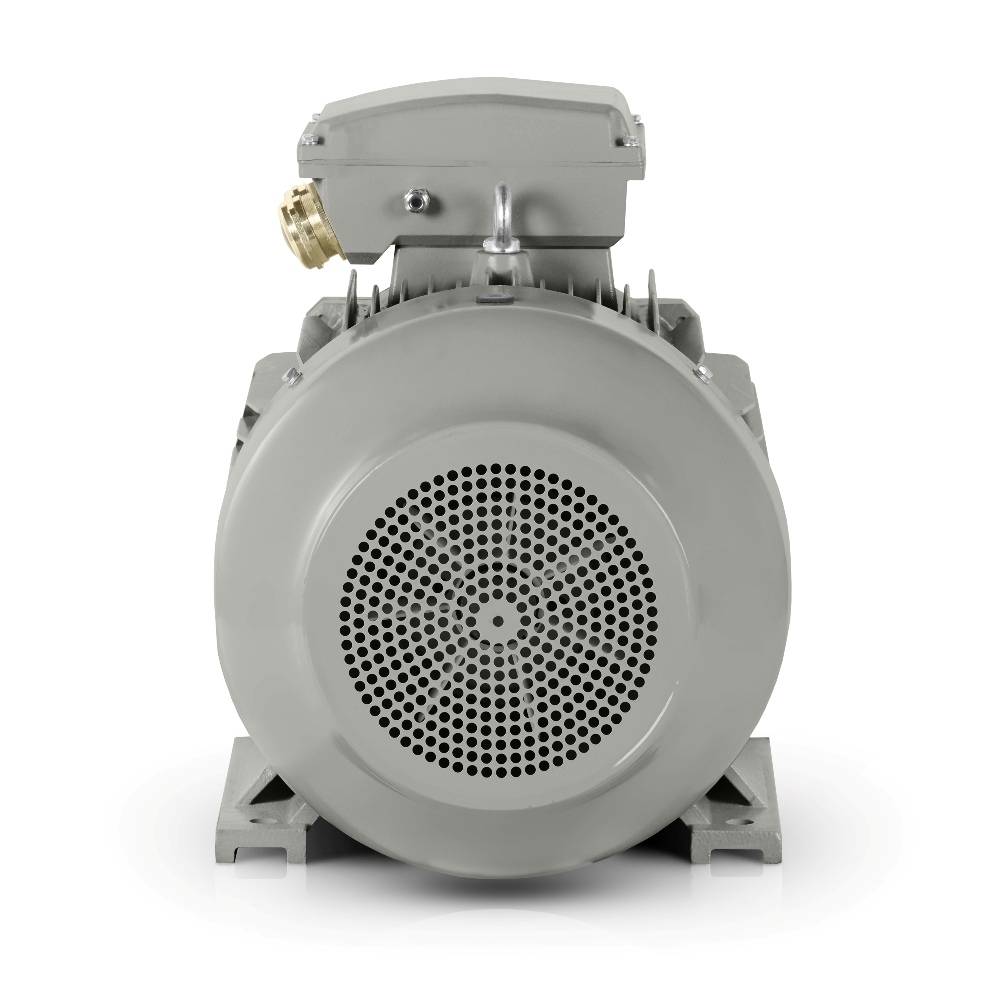

Trefaset elmotor: 3LC-160L-2, 18,5 kW

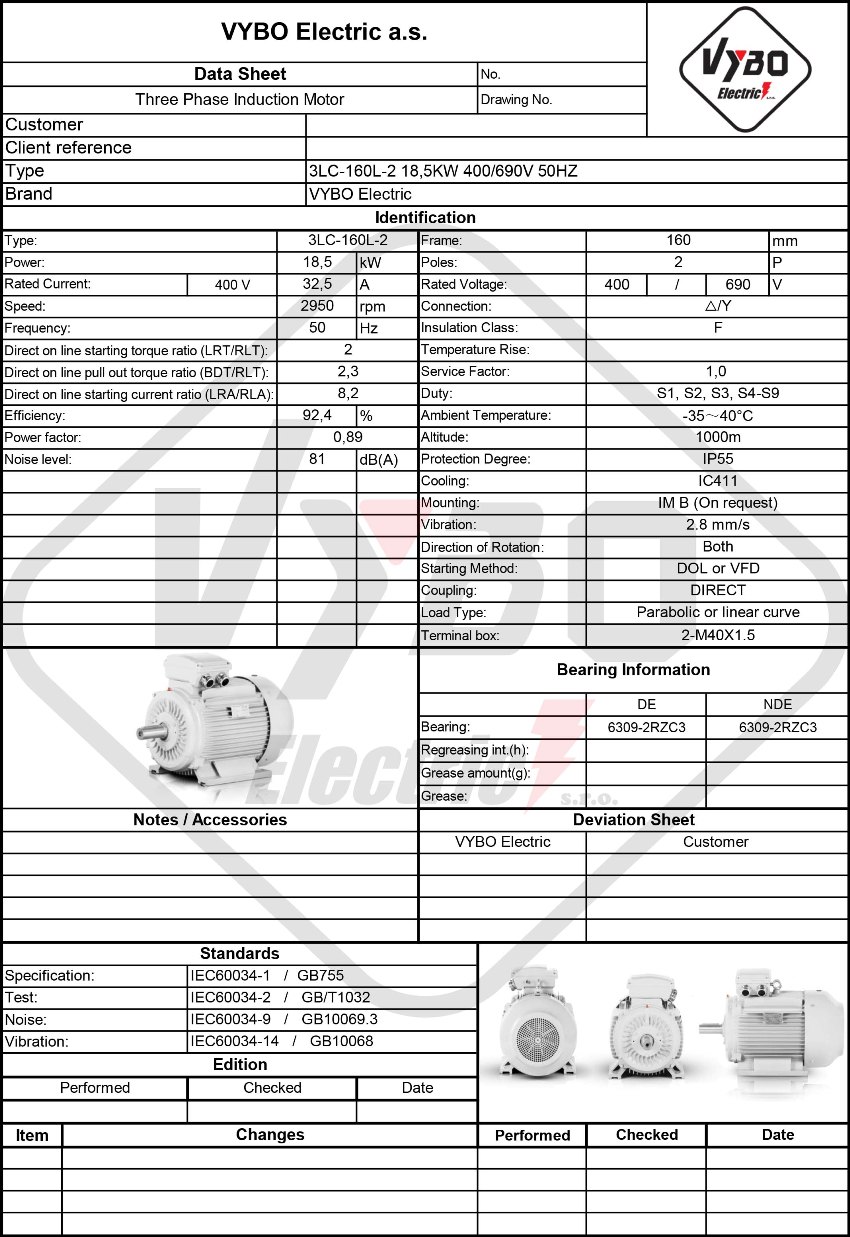

| Grundlæggende tekniske data | |
| Motortype | 3LC-160L-2 |
| Nominel effekt (kW) | 18,5 |
| Rammestørrelse (mm) | 160 |
| Antal poler | 2 |
| Nominelt omdrejningstal (omdr./min.) | 2950 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 32,5 |
| Nominel strøm 690 V (A) | 18,84 |
| Virkningsgrad ved 100 % belastning (%) | 92,4 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 8,2 |
| Rotorens inertimoment (kg·m²) | 0,0716 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M40X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 822*407*566 |
| Pakkevægt (kg) | 156 |
| Lejer og smøring | |
| DE/NDE-lejer | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Den 2-polede elektriske motor 3LC-160L-2 giver en fremragende balance mellem indkøbspris og energibesparelser og er udviklet til daglig drift i let og mellemstor industri. Effekten på 18.5 kW og det nominelle omdrejningstal på 2950 omdr./min. giver reservekapacitet til kontinuerlig drift på produktionslinjer, i OEM-maskiner og i mindre teknologiske enheder, hvor stabil drift og rimelige driftsomkostninger er afgørende.
2950 omdr./min. til jævn drift af produktions- og maskinbygningsenheder
Det nominelle omdrejningstal på 2950 omdr./min. muliggør direkte anvendelse i applikationer, der kræver hurtig acceleration og ensartet kraftoverførsel. Typiske anvendelser omfatter centrifugalpumper, industrielle ventilationsventilatorer, transportbånd, blandere til procestanke, kompressorenheder, emballeringsmaskiner, skærelinjer, tekstilmaskiner, kalibreringsvalser, granuleringsudstyr, tørreenheder, hjælpedrev til værktøjsmaskiner og mindre excenterpresser. Disse anvendelser har også fordel af en trefaset elektrisk motor, som opretholder stabile driftsforhold ved gentagen belastning.

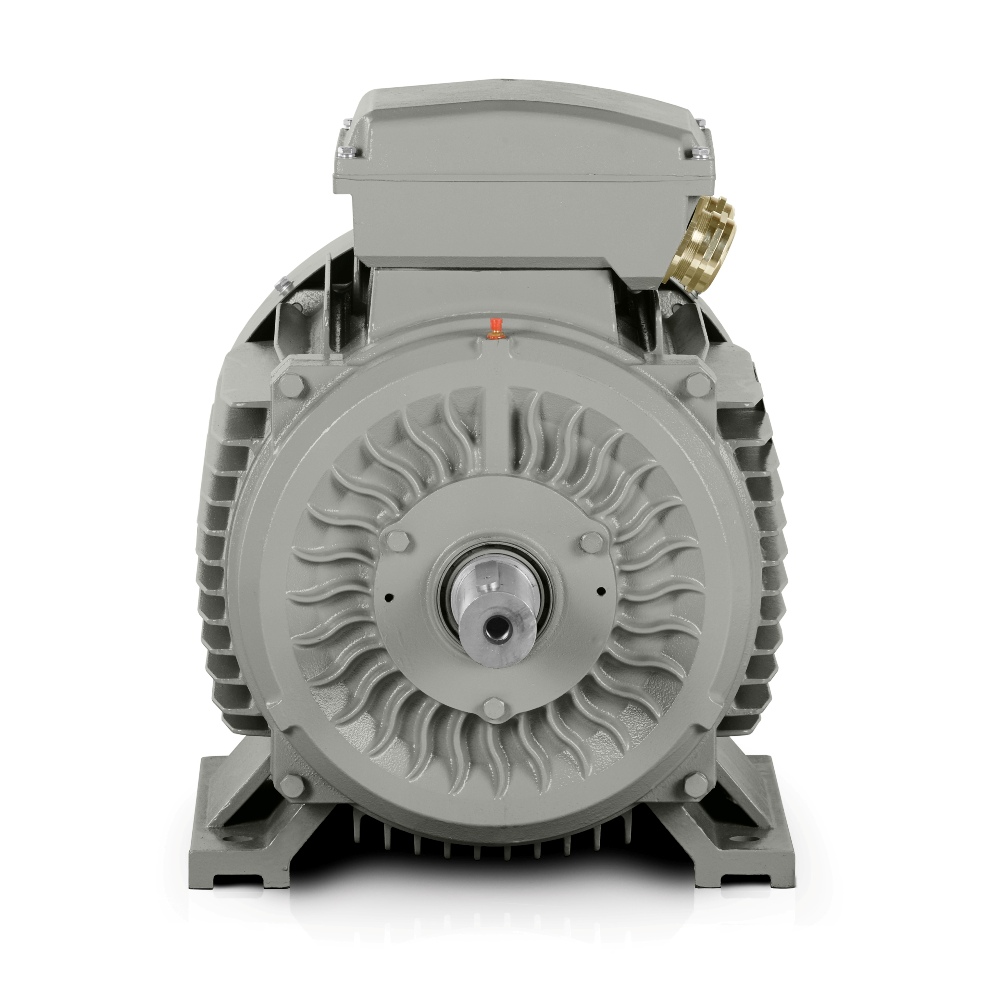

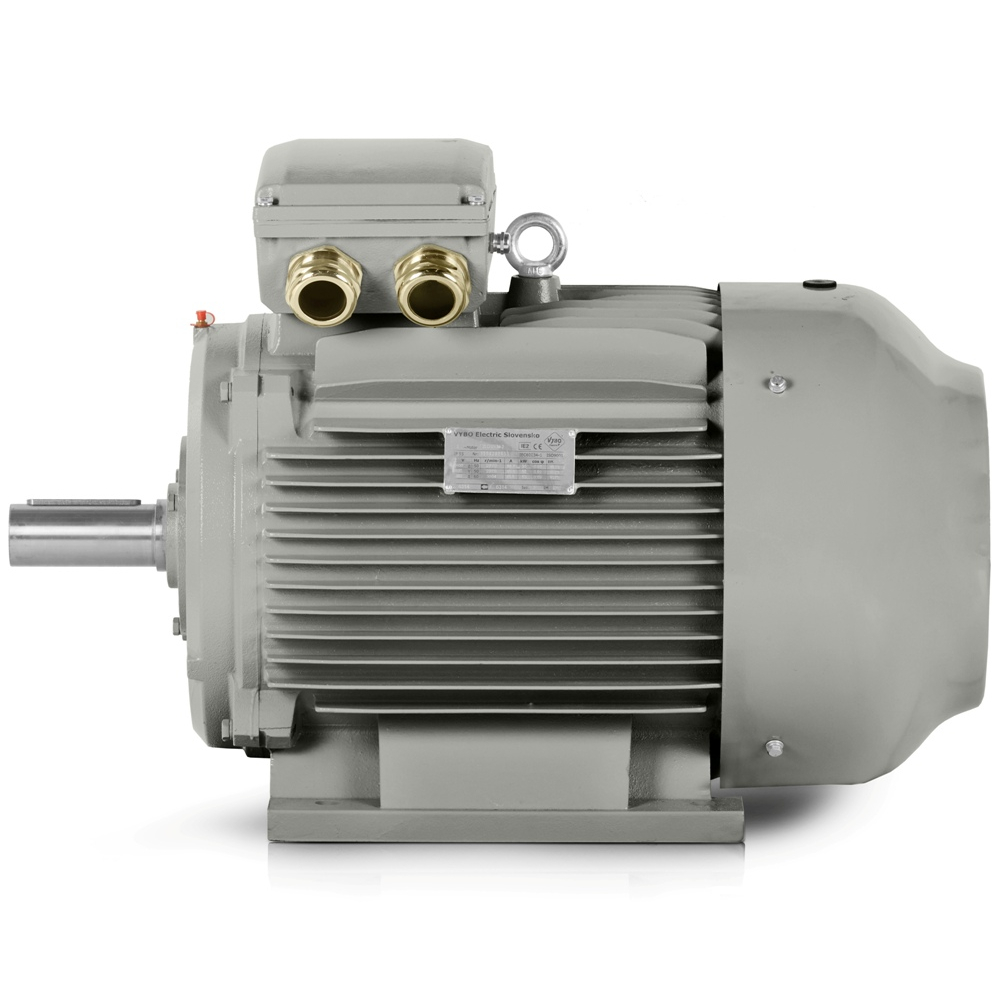

Robust støbejernsramme til krævende installation og langvarig stabilitet
Den robuste støbejernsramme øger den konstruktionsmæssige stivhed og hjælper med at begrænse vibrationer under belastning. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder forbedrer fastgørelsesstyrken i maskinrammen, hvilket er vigtigt ved hyppige starter, intermitterende drift og i maskiner, hvor stød fra arbejdsmekanismen overføres til drevet.
For integratorer og udstyrsproducenter er reproducerbar installation også vigtig. Kabelforskruninger 2-M40X1.5 forenkler kabelføringen i eltavler og kompakte enheder, mens DE-leje 6309-2RZC3 og NDE-leje 6309-2RZC3 understøtter længere driftskontinuitet ved korrekt vedligeholdelse. Rotorens inertimoment på 0.072 kg/m² hjælper ved dimensionering af drevets startbetingelser.
IE3-elektrisk motor til lavere energiforbrug ved normal drift
Den IE3-elektriske motor anvender IE3-effektivitetsklasse – Meget høj virkningsgrad, som i praksis forbedrer energieffektiviteten ved kontinuerlig drift. En virkningsgrad på 92.4% og en effektfaktor på 0.89 giver konstruktører pålidelige værdier til dimensionering af drevet, især hvor langsigtet netbelastning og driftsomkostninger overvåges. En mærkestrøm på 32.5 A ved △ 400V og 18.84 A ved Y 690V muliggør enkel integration i standard industrielle elektriske systemer.
Denne IE3-elektriske motor anvendes i teknologier, hvor der forventes pålidelig ydelse i både seriemaskiner og individuelle enheder. Tusindvis af industrielle installationer viser, at konstruktionen fungerer godt i gentagne skiftende driftscyklusser, hvor stabil mekanisk kobling og et rimeligt elforbrug er vigtigt.
Start- og kipkarakteristik til dimensionering af drevet
Et startmomentforhold på 2 og et kipmomentforhold på 2.3 gør det lettere at forudsige drevets opførsel ved start og belastningsændringer. Et startstrømsforhold på 8.2 understøtter mere præcis dimensionering af beskyttelsen og valg af startkomponenter i enheder, hvor den elektriske motor startes gentagne gange i løbet af et produktionsskift. Støjniveauet på 81 dB(A) er vigtigt ved placering af motoren i haller, hvor operatørens arbejdsmiljø vurderes.
Emballagemål på 822*407*566 mm og en emballagevægt på 156 kg hjælper med logistik, opbevaring og håndtering på installationsstedet. Hvis du har brug for en motor til en specifik produktionsapplikation, skal du vælge en løsning, der kombinerer robust konstruktion, energieffektivitet og parametre, som er egnede til almindelig industriel praksis.
Præcis tilpasning til OEM-maskiner og mindre teknologiske enheder
Med en IEC-byggestørrelse på 160 mm er 3LC-160L-2 velegnet til OEM-maskiner, hvor udskiftelighed, servicetilgængelighed og kompatibilitet med standard drevrammer er vigtige. Fra konstruktørens perspektiv er det en motor, der naturligt integreres i pumpeudstyr, transportører, blandeudstyr, emballeringslinjer, skæresystemer og bearbejdningsenheder uden behov for ikke-standardmæssige ændringer af maskindesignet.
