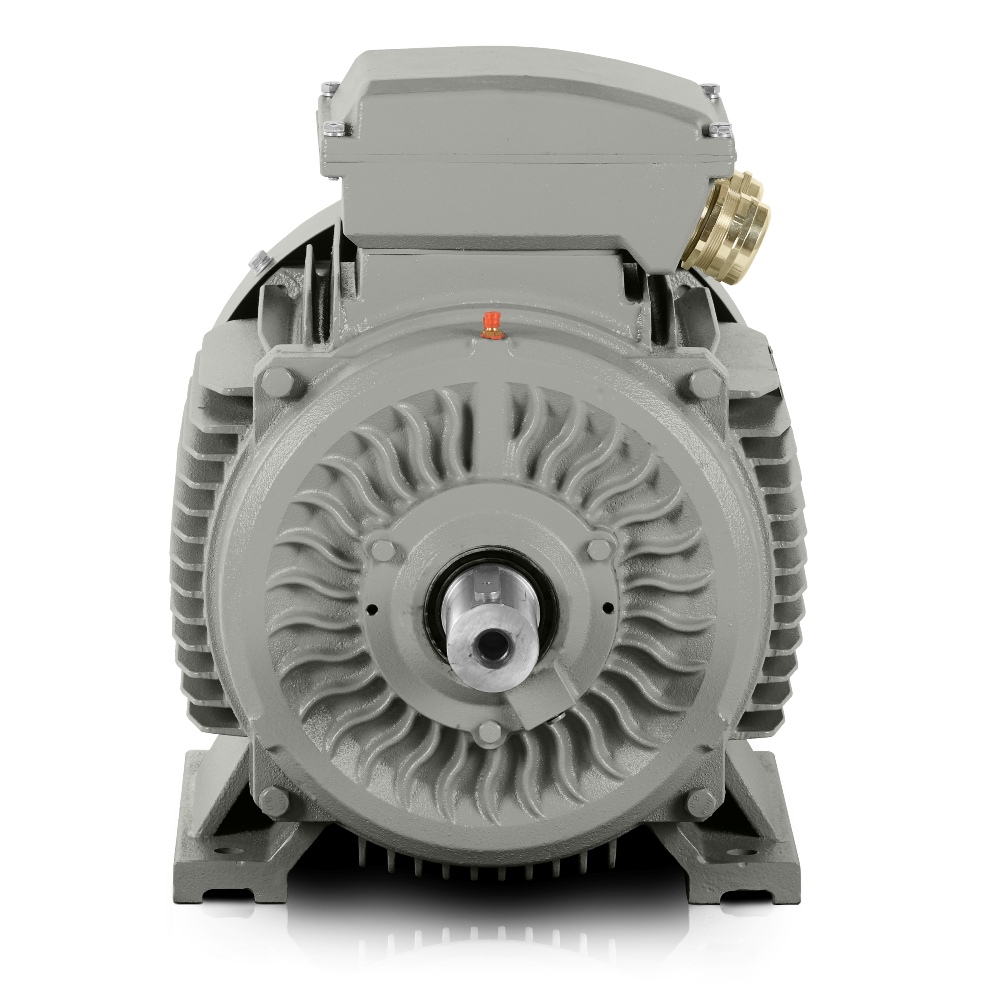

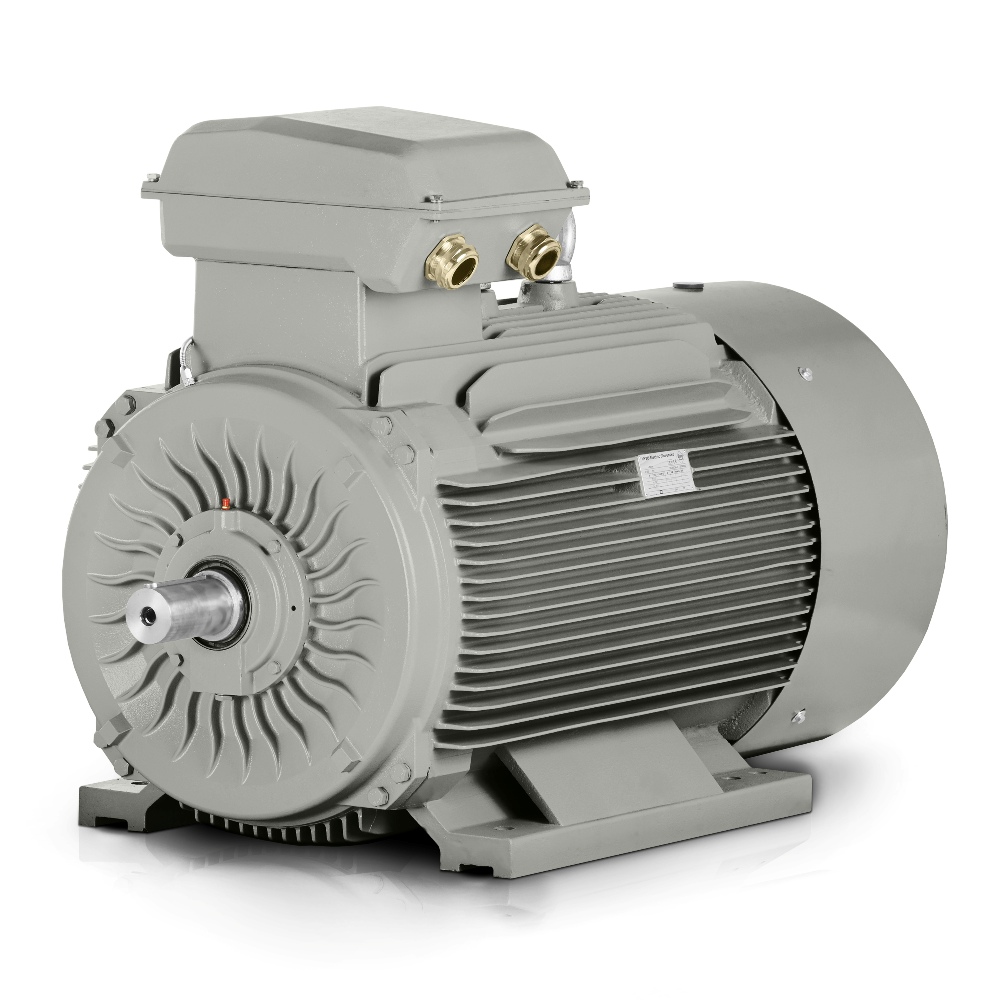

Trefaset elmotor: 3LC-315L1-4, 160 kW

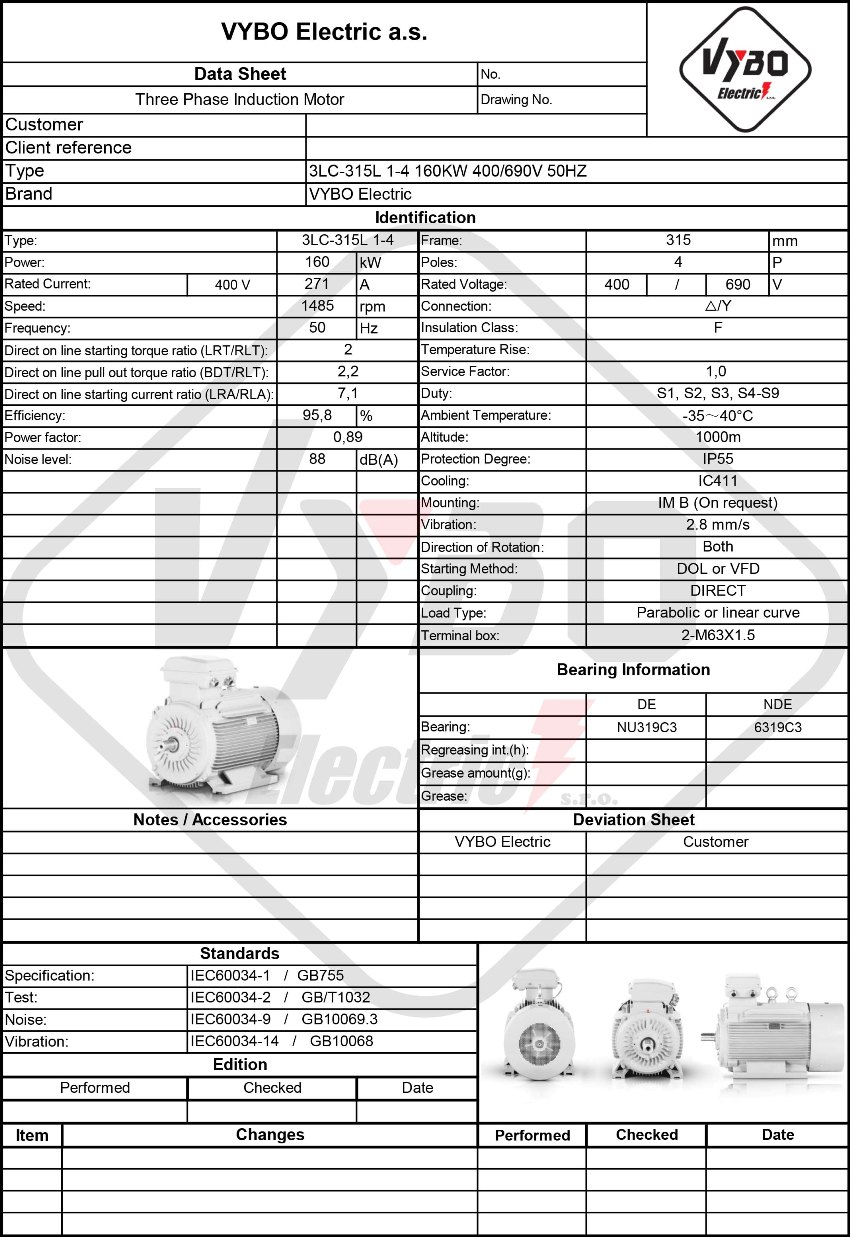

| Grundlæggende tekniske data | |
| Motortype | 3LC-315L1-4 |
| Nominel effekt (kW) | 160 |
| Rammestørrelse (mm) | 315 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 271 |
| Nominel strøm 690 V (A) | 157,10 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7,1 |
| Rotorens inertimoment (kg·m²) | 4,605 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1412*727*1026 |
| Pakkevægt (kg) | 1088 |
| Lejer og smøring | |
| DE/NDE-lejer | 6319-C3/6319-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
En robust støbejernsramme giver denne 1500 omdr./min. elektriske motor et solidt fundament for langvarig drift i fabrikker med flere skift, hvor vibrationer, varme og hyppige starter forventes. Modellen 3LC-315L1-4 kombinerer effektivitet og værdi, som mellemstore virksomheder og operatører af store produktionsenheder sætter pris på ved design af et nyt drev eller udskiftning af en eksisterende maskine.
1500 omdr./min. elektrisk motor til stabil drift af produktionslinjer
Et nominelt omdrejningstal på 1485 omdr./min. egner sig godt til applikationer, der kræver jævn kraftoverførsel uden unødvendige udsving. En trefaset elektrisk motor i denne konstruktion understøtter pålidelig start af transportører, omrørere og teknologiske enheder i kontinuerlig drift. I praksis betyder det færre vedligeholdelsesindgreb og bedre forudsigelighed ved planlægning af stop.
Ved langvarig belastning hjælper en effektfaktor på 0,89 også ved at bidrage til en mere fornuftig udnyttelse af den tilførte energi. En IE3-elektrisk motor kan derfor betale sig overalt, hvor driftsomkostninger overvåges månedligt, og hvert effektivitetspunkt påvirker balancen for hele linjen. Samtidig opretholder denne 1500 omdr./min. elektriske motor stabil ydeevne selv under mere krævende driftsforhold.

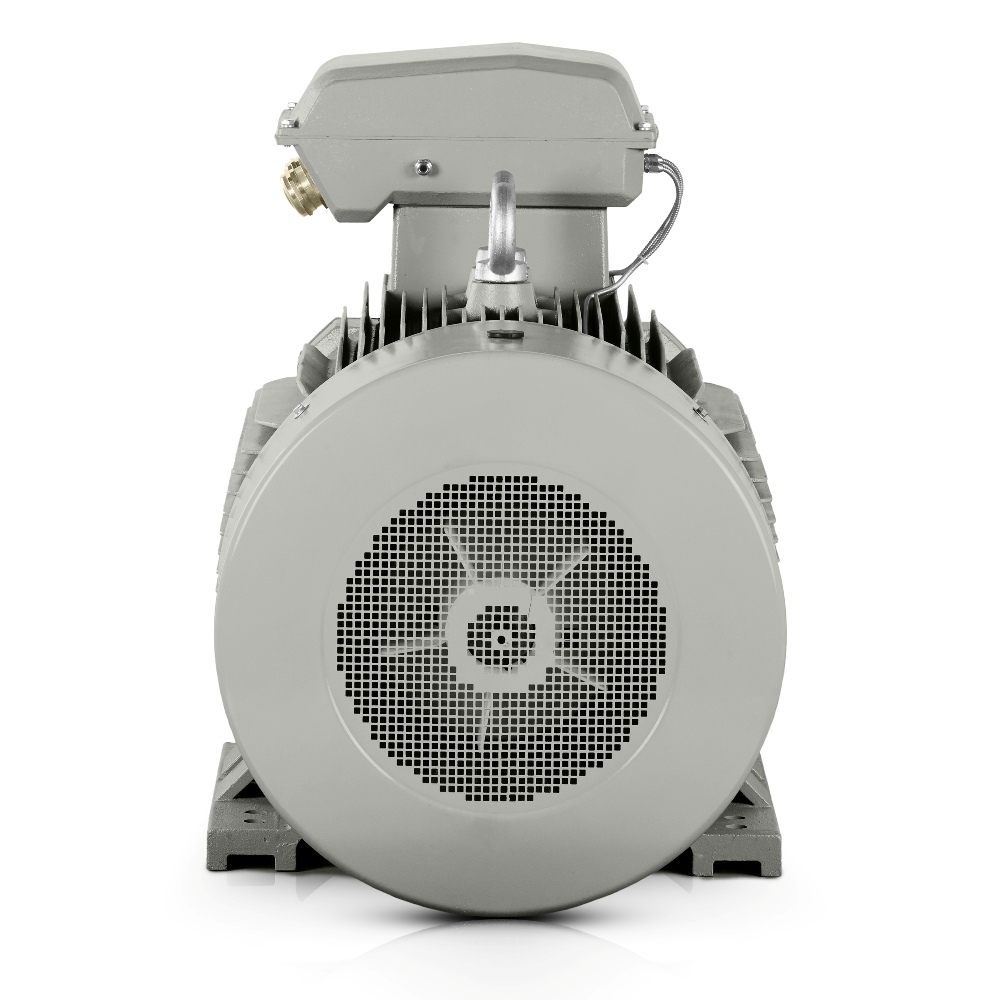

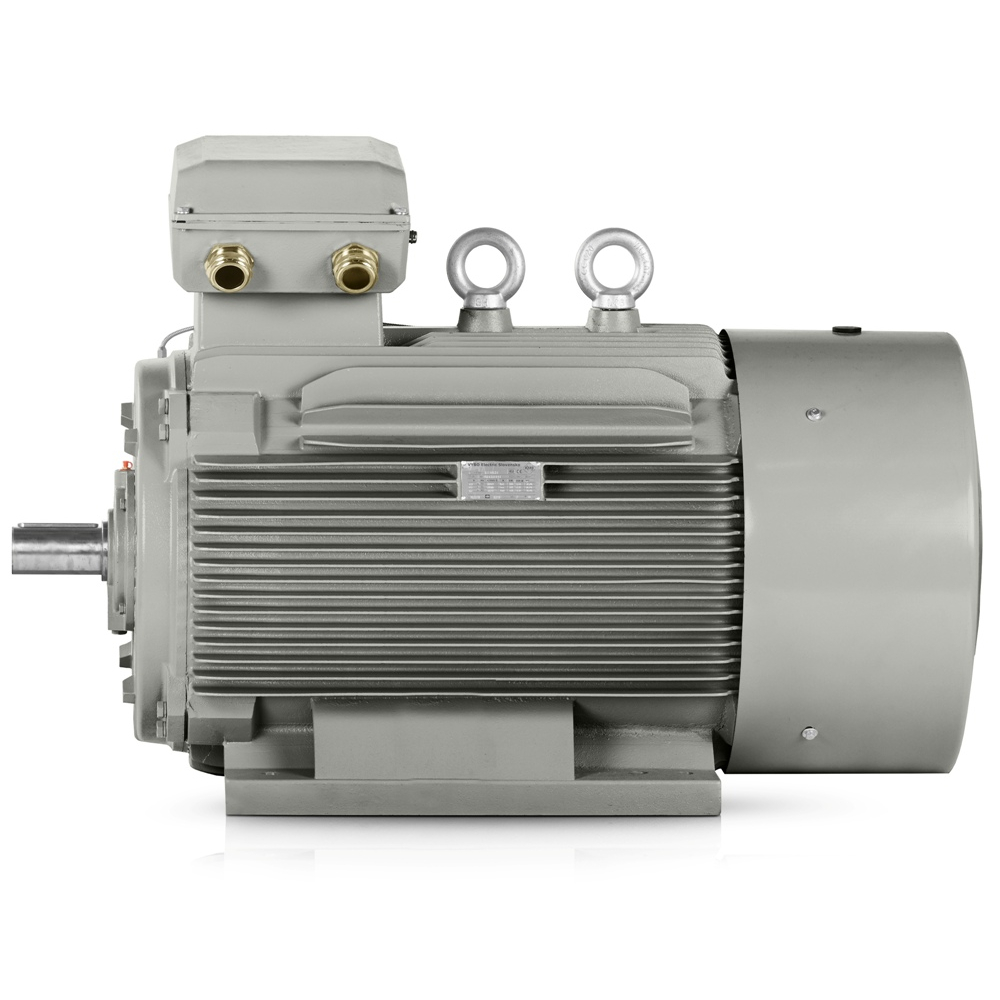

Robust støbejernsramme til drift med vibrationer og stødbelastninger
Støbejernsrammen sammen med forstærkede lejeskjolde og stive fødder hjælper motoren med at modstå installations- og driftskræfter, som er almindelige på metallurgiske, forarbejdende og emballerende linjer. Fra et konstruktionsmæssigt perspektiv hjælper den robuste krop med at dæmpe overførslen af vibrationer til maskinens montering og reducerer risikoen for fejljustering under langvarig drift. Det er en praktisk fordel især i store fabrikker, hvor maskiner startes gentagne gange gennem skiftet.
I drifter med højere mekanisk belastning viser DE-leje 6319-C3 og NDE-leje 6319-C3 også deres styrke. Denne opbygning hjælper med at holde driften inden for acceptable tolerancer selv ved højere akselbelastninger og reducerer risikoen for for tidligt slid. Kombineret med rotorens inertimoment på 4,605 kg/m² får operatøren en motor, der er velegnet til teknologier, hvor jævn acceleration og stabil drift uden uønsket slip er vigtig.
IE3-effektivitetsklasse reducerer presset på driftsomkostningerne
IE3-effektivitetsklassen giver meget høj effektivitet, som især ses i motorer, der kører mange timer hver dag. Med en effekt på 160 kW og en virkningsgrad på 95,8 % kan denne løsning reducere energibehovet på lang sigt uden at kræve ændringer i maskinens driftsrytme. Ingeniører har også fordel af, at motoren fortsat er velegnet til en bred vifte af applikationer og integreres godt i moderniseringsprojekter for drev.
En nominel strøm på 271 A ved △ 400 V og 157,1 A ved Y 690 V giver tilstrækkelig fleksibilitet til design af koblingsanlæg og dimensionering af beskyttelsesudstyr. Et startmomentforhold på 2, et kipmomentforhold på 2,2 og et startstrømsforhold på 7,1 hjælper ved vurdering af starter under belastning, hvilket er afgørende for konstruktører, der arbejder med transportører, pumper, kompressorenheder og møller. Kabelforskruninger 2-M63X1.5 forenkler tilslutningen i installationer med begrænset plads.
Gennemprøvet i tusindvis af industrielle installationer
Daglig praksis på fabrikker bekræfter, at trefasede elektriske motorer i denne klasse anvendes i tusindvis af industrielle installationer. De driver båndtransportører, båndfødere til bulkmaterialer, centrifugalpumper til kølevand, ventilatorenheder, skruekompressorer, blandere til procesmedier og granuleringslinjer. Denne brede anvendelse viser, at motoren kan indgå både i nye projekter og som erstatning for eksisterende drev uden kompliceret tilpasning.
Et støjniveau på 88 dB(A) er en værdi, der kan tages højde for ved design af maskinrum og indkapsling. Emballagemål på 1412*727*1026 mm og en emballeret vægt på 1088 kg er vigtige for logistik, placering og forberedelse af håndteringsudstyr. Hvis du har brug for en motor til krævende produktionsteknologi, bør den bestilles i god tid for at forkorte nedetiden og holde produktionsplanen på sporet.
