Trefaset elmotor: 3LC-315L1-2, 160 kW

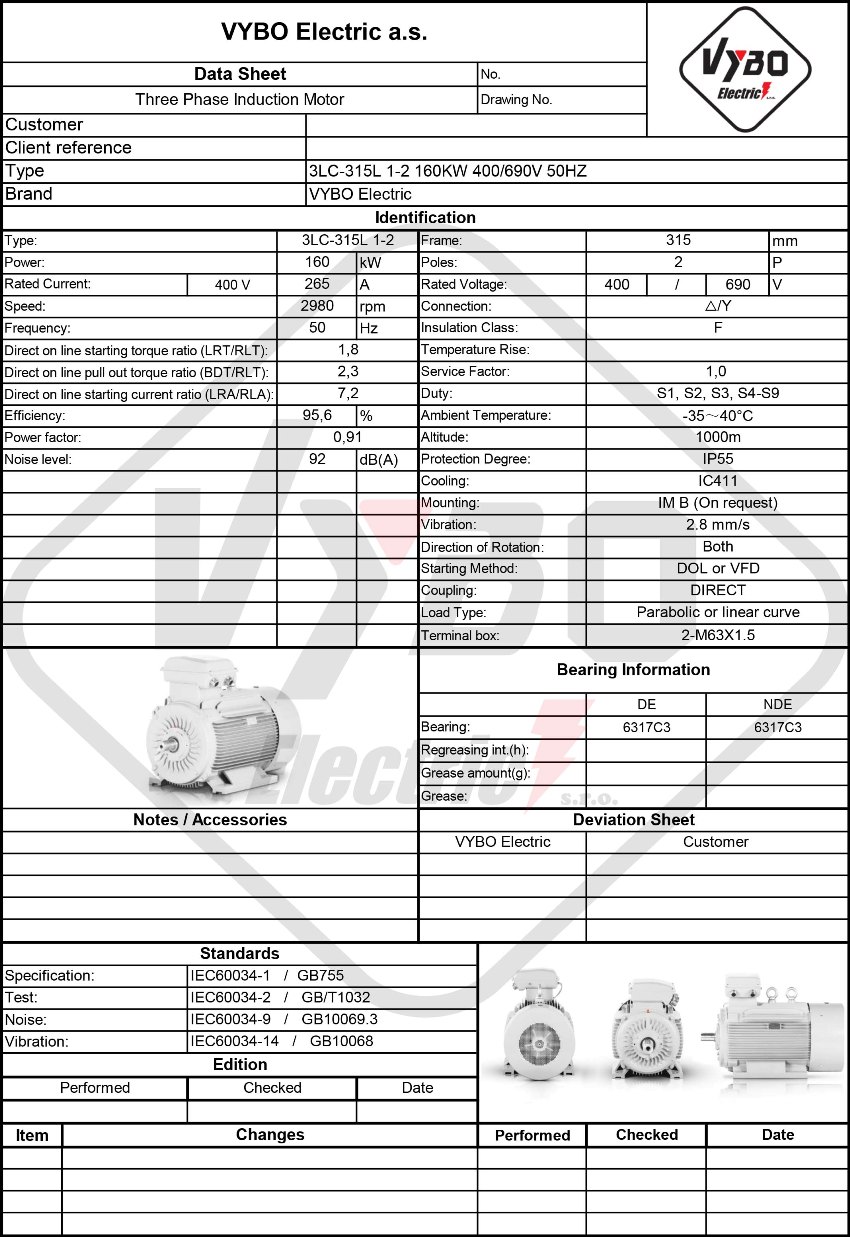

| Grundlæggende tekniske data | |
| Motortype | 3LC-315L1-2 |
| Nominel effekt (kW) | 160 |
| Rammestørrelse (mm) | 315 |
| Antal poler | 2 |
| Nominelt omdrejningstal (omdr./min.) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 265 |
| Nominel strøm 690 V (A) | 153,62 |
| Virkningsgrad ved 100 % belastning (%) | 95,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,91 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,2 |
| Rotorens inertimoment (kg·m²) | 2,394 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1412*727*1026 |
| Pakkevægt (kg) | 997 |
| Lejer og smøring | |
| DE/NDE-lejer | 6317-C3/6317-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Præcis drift, belastningsreserve og lang levetid udgør grundlaget for den værdi, som 3LC-315L1-2 tilbyder. Denne 3000 omdr./min. elektriske motor er konstrueret til at levere effektiviteten og værdien fra modellen 3LC-315L1-2 i kontinuerlig drift, hvor stabil ydelse, rimelige driftsomkostninger og pålidelig start under belastning er afgørende.
En effekt på 160 kW og en nominel hastighed på 2980 omdr./min. passer godt til drev, der skal arbejde uden unødvendige afbrydelser eller kompromiser i dynamikken. For mellemstore virksomheder, store fabrikker, ingeniører og konstruktører er det vigtigt, at en trefaset elektrisk motor passer til den eksisterende teknologi uden at skabe unødvendige vedligeholdelseskrav. Derfor er denne IE3-elektriske motor fordelagtig i projekter, hvor ikke blot effekten, men også den langsigtede driftsadfærd overvåges.
3000 omdr./min. elektrisk motor til drev med jævn momentoverførsel
En nominel hastighed på 2980 omdr./min. understøtter jævn kraftoverførsel i applikationer, der kræver stabile driftsegenskaber. Et startmomentforhold på 1.8 og et kipmomentforhold på 2.3 giver en nyttig reserve under start og belastningsændringer. Det er især praktisk, hvor trefasede elektriske motorer bruges i enheder med hyppige starter, periodiske belastninger eller start gennem en gearkasse.

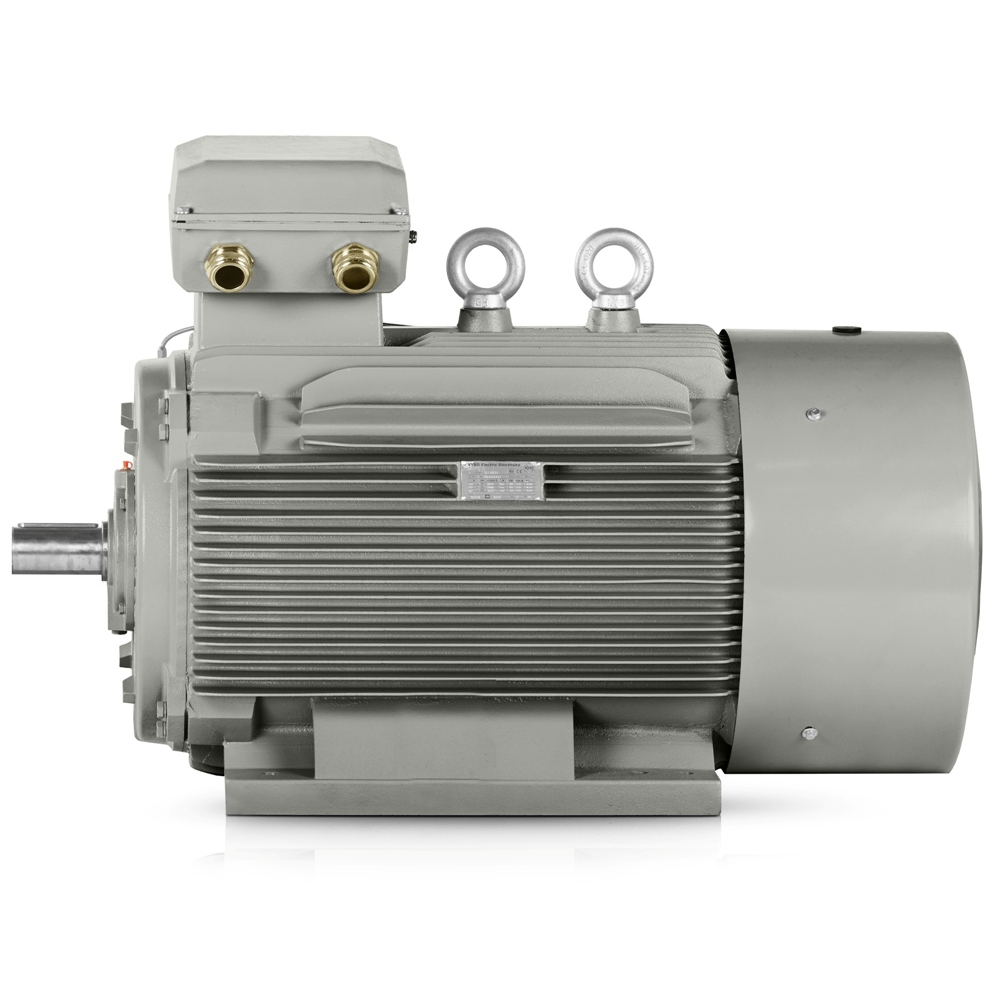

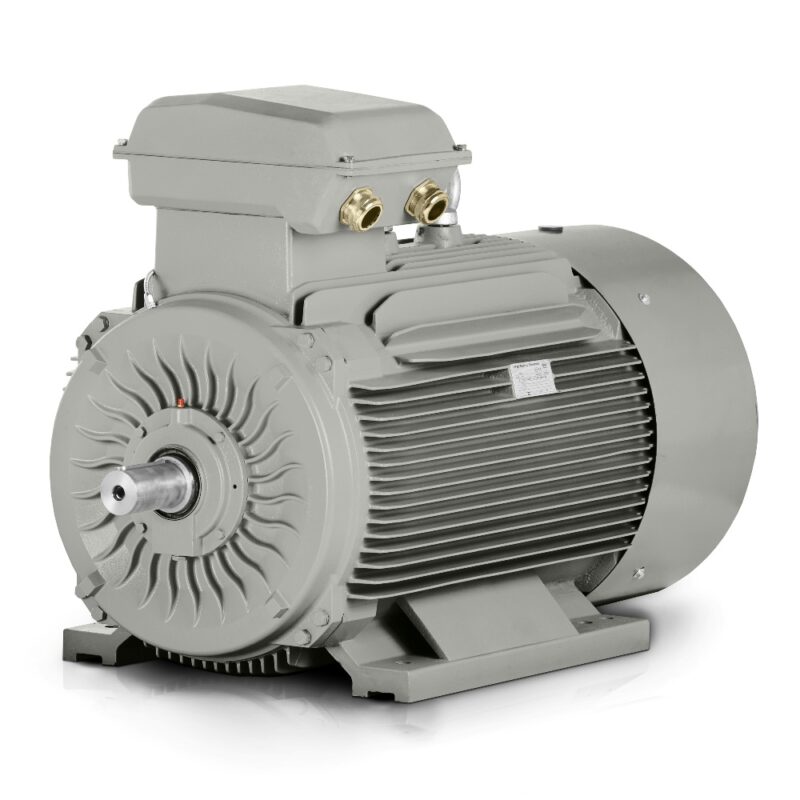

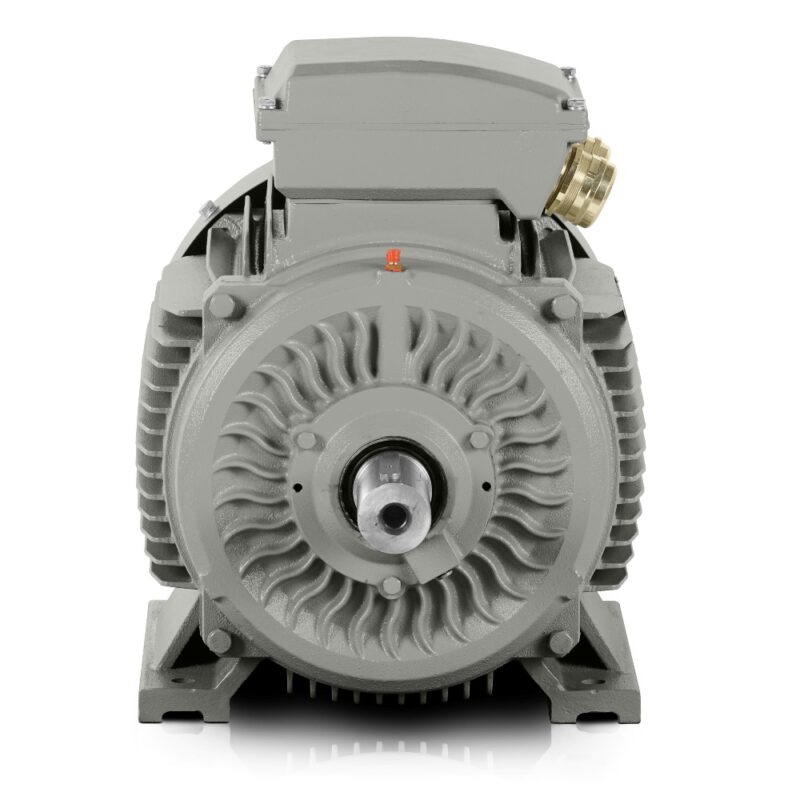

Robust støbejernsramme til drift uden unødvendig stilstand
En robust støbejernsramme, forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder øger holdbarheden under installation og langvarig belastning. Denne konstruktion hjælper med at absorbere vibrationer og beskytte lejeopbygningen i miljøer, hvor motoren udsættes for et krævende driftsregime. DE-leje 6317-C3 og NDE-leje 6317-C3 understøtter pålidelig drift i applikationer med regelmæssige produktionscyklusser.
I praksis fungerer denne konstruktion godt i cementtransportører, mixere, knusere, presser, ventilatorer, pumpestationer, ekstruderingslinjer, kompressorer og valseværksdrev. I disse applikationer er mekanisk pålidelighed og evnen til at modstå lange produktionsskift uden unødvendige vedligeholdelsesindgreb vigtig.
IE3-effektivitet for lavere tab i daglig drift
IE3-virkningsgradsklasse – meget høj virkningsgrad understøtter mere økonomisk drift under normal belastning og hjælper med at reducere omkostningerne, hvor motoren kører en stor del af året. Nominel strøm på 265 A ved △ 400V og 153.62 A ved Y 690V sammen med en effektfaktor på 0.91 giver et solidt grundlag for fornuftig dimensionering af hele drevet. For en IE3-elektrisk motor er dette en praktisk fordel, der viser sig i driften under lange produktionscyklusser.
Konstruktion klar til industriel anvendelse
Et støjniveau på 92 dB(A) bør overvejes ved design af maskine og indkapsling, selv om det er en standardparameter for denne effektklasse i store industrielle anlæg. Rotorinerti på 2.394 kg/m² hjælper ved dimensionering af startegenskaber og koordinering med frekvensomformere, koblinger eller gearkasser. En emballagevægt på 997 kg og emballagemål på 1412×727×1026 mm forenkler planlægningen af håndtering, opbevaring og installation i produktionsenheder.
3LC PRO-modellen i denne effektkategori er understøttet af tusindvis af industrielle installationer, hvilket især er nyttigt ved sammenligning af serviceerfaring og gentagen anvendelse i standardapplikationer. Kabelforskruningerne er angivet uden specifikation, så deres tilslutning bør verificeres direkte efter projektet og monteringsmetoden.
Hvis du har brug for et drev til en pumpe, ventilator, transportør, mixer, kompressor, kværn, separator, ekstruder eller proceslinje, giver denne 3000 omdr./min. elektriske motor en løsning til stabil produktion. Bestil den i god tid og sikr reservekapacitet til den planlagte anvendelse uden forsinkelser i forberedelsen af teknologien.
