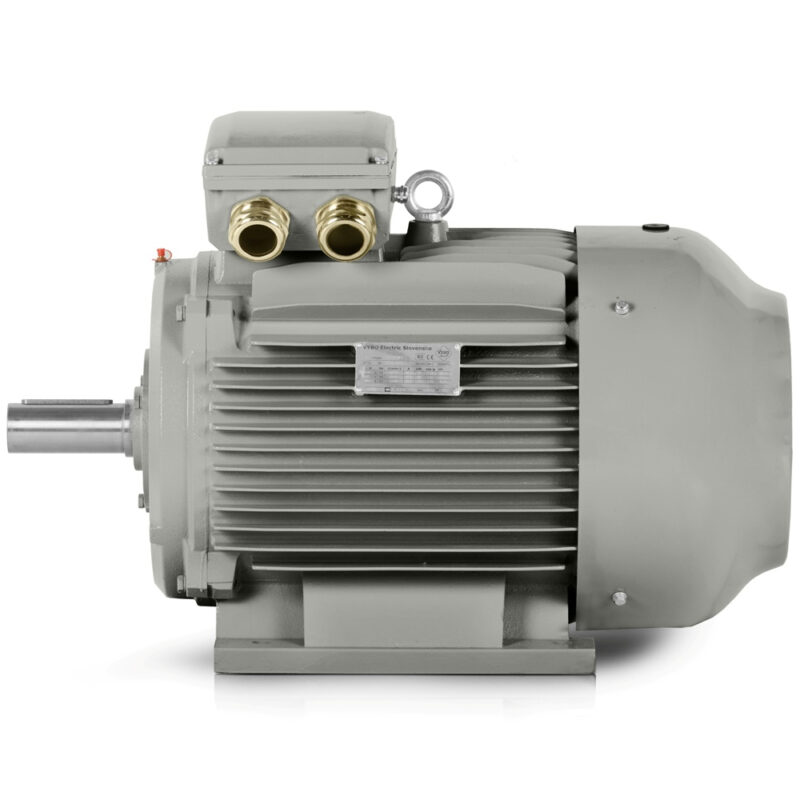

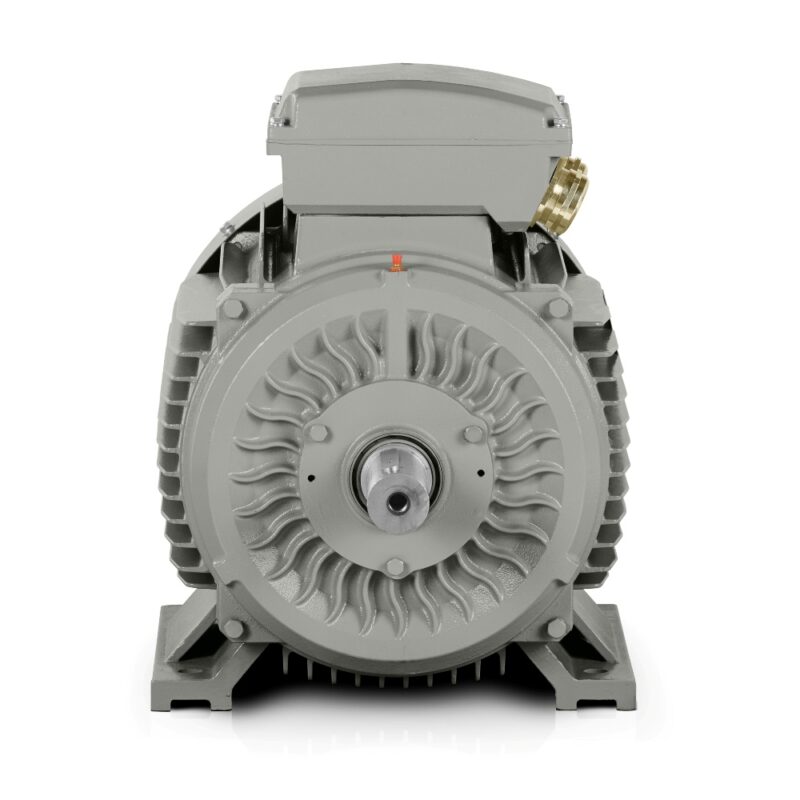

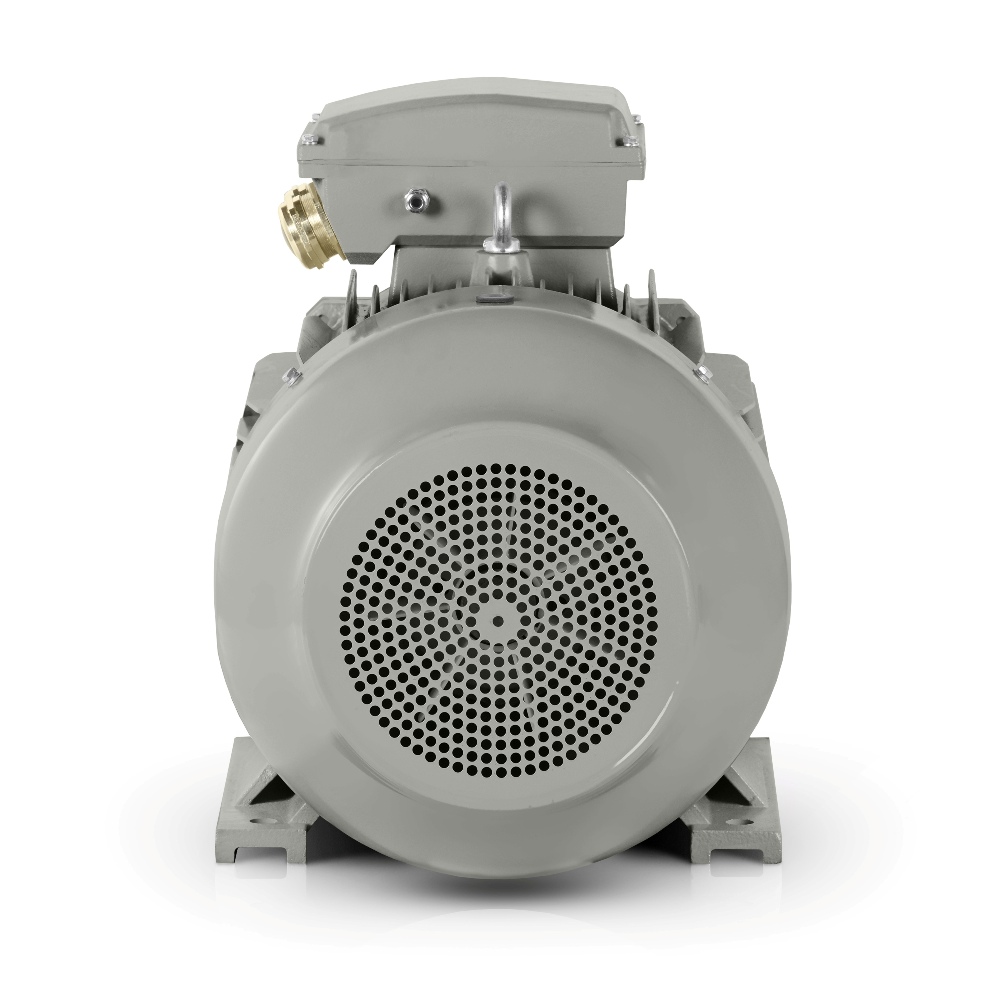

Trefaset elmotor: 3LC-160L-4, 15 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-160L-4 |
| Nominel effekt (kW) | 15 |
| Rammestørrelse (mm) | 160 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1470 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 27,3 |
| Nominel strøm 690 V (A) | 15,83 |
| Virkningsgrad ved 100 % belastning (%) | 92,1 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,86 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2,2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,8 |
| Rotorens inertimoment (kg·m²) | 0,1116 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M40X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 822*407*566 |
| Pakkevægt (kg) | 162 |
| Lejer og smøring | |
| DE/NDE-lejer | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
4-polet elektrisk motor 15 kW til økonomisk drift
Den 4-polede elektriske motor med betegnelsen 3LC-160L-4 arbejder med en effekt på 15 kW og et nominelt omdrejningstal på 1470 omdr./min., så den pålideligt kan drive pumper, transportører og blandere i let og mellemstor industri. I praksis giver den besparelser overalt, hvor stabil drift, en fornuftig effektreserve og tilbagebetaling af investeringen i drevteknologi er afgørende. 3LC-160L-4 er derfor også velegnet til OEM-maskiner og mindre teknologiske enheder, der har brug for en motor uden unødige kompromiser i driften.
IE3-effektivitetsklassen hjælper med at reducere energiforbruget ved normal belastning og holder driften økonomisk selv under længere driftscyklusser. Det gør den asynkrone elektriske motor attraktiv til anvendelser, hvor man ikke kun overvåger anskaffelsesprisen, men også omkostningerne gennem hele udstyrets levetid.
IE3-effektivitetsklasse til lavere driftsomkostninger
Den robuste støbejernsramme giver sikker montering i enheden og bedre modstandsdygtighed over for vibrationer, der opstår ved daglig start og belastning. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder er en løsning til miljøer, hvor der forventes langsigtet stabilitet og en stiv forbindelse til maskinrammen fra motoren.
Startegenskaberne er også vigtige, når motoren integreres i maskiner. Et startmomentforhold på 2.2 og et startstrømsforhold på 7.8 giver konstruktøren sikkerhed ved dimensionering af en belastning, der starter mod modstand. Et maksimalmomentforhold på 2.3 understøtter desuden en jævn overgang til drift uden unødige udsving i ydelsen.
Robust støbejernsramme til maskinenheder og OEM-løsninger
Dimensioner, lejer og tilslutning til teknologien
Byggestørrelsen på 160 mm letter installation i standardiserede enheder og gør udskiftning i eksisterende drev enklere. Kabelforskruninger 2-M40X1.5 giver praktisk tilslutning i tavleanlæg og maskininstallationer, mens DE-lejet 6309-2RZC3 og NDE-lejet 6309-2RZC3 understøtter præcis rotordrift og langsigtet driftssikkerhed.
En asynkron elektrisk motor i denne klasse fungerer også godt, hvor maskinen har begrænset installationsplads. Emballagemål på 822*407*566 mm og en emballeret vægt på 162 kg hjælper med planlægning af logistik, installation og håndtering både i produktionen og på servicelagre.
Driftsegenskaber, der understøtter lange skift
En effektfaktor på 0.86 og en virkningsgrad på 92.1% understøtter afbalanceret drift over længere perioder, hvilket er særligt vigtigt i pumpestationer, kompressorenheder og transportsystemer. Et støjniveau på 73 dB(A) hjælper med at opretholde acceptable arbejdsforhold i anlæg, hvor motoren indgår i en kontinuerlig teknologisk proces.
Et rotortræghedsmoment på 0.112 kg/m² er vigtigt ved dimensionering af systemets acceleration og deceleration, især hvis motoren arbejder med gear, kobling eller remtræk. Sammen med en mærkestrøm på △ 400V 27.3 A og en mærkestrøm på Y 690V 15.83 A gør det lettere at vælge tilslutning i forhold til det konkrete strømfordelingssystem.
Anvendelser i let og mellemstor industri
Motoren bruges i klart definerede anvendelser, hvor pålidelig drift og nem integration i linjen er afgørende.
- Transportør til bulkmateriale i en emballagelinje.
- Remtransportørdrev i et anlæg til sortering af tilslag.
- Blander i fødevareforbehandling.
- Procesvandspumpe i et forsyningsanlæg til vandbehandling.
- Udsugningsventilator i et malerværksted.
- Snegletransportør i et doseringssystem.
- Drevenhed til en mindre briketteringslinje.
- Tromlesigtdrev i et genvindingsanlæg.
- Kompressorenhed i et værksteds trykluftnet.
- Rulletransportsystem i en montagehal.
Praktisk erfaring, der gør udvælgelsen hurtigere
Ved dimensionering af et drev er det en fordel at bygge på reel erfaring med, hvad der fungerer i driften. Mere end 15 års erfaring med motorer og drev hjælper med at afgøre, om startreserve, rammestyrke eller nem udskiftning i en eksisterende maskine er vigtigst i den konkrete anvendelse. I denne kategori fungerer IE3-motoren godt, hvor forbrug, stabilitet og servicepraksis vurderes samlet.
Kontakt os for at vælge det rigtige drev
Har du brug for at kontrollere kompatibiliteten mellem 3LC-160L-4 og din maskine eller produktionslinje? Kontakt os, så udarbejder vi en teknisk anbefaling ud fra dine konkrete driftsforhold.
