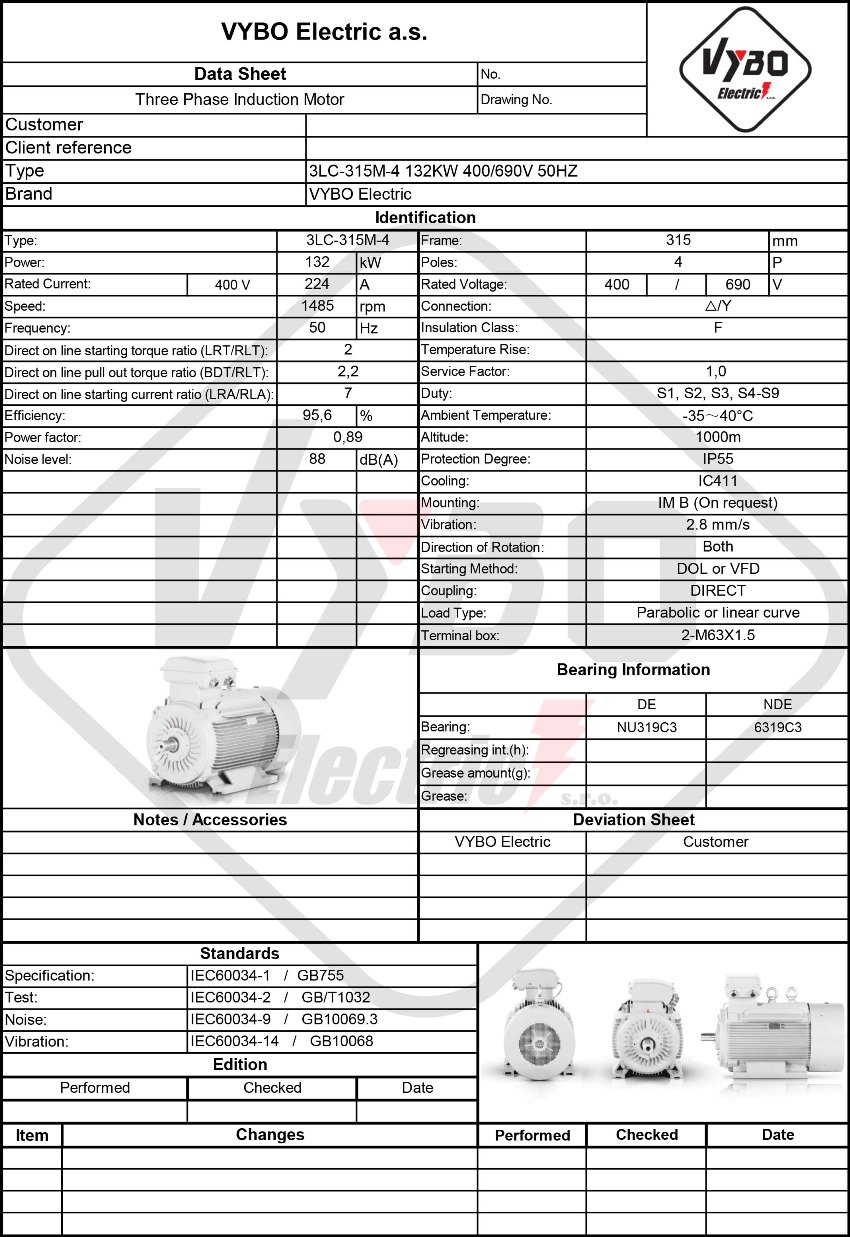

Trefaset elmotor: 3LC-315M-4, 132 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-315M-4 |
| Nominel effekt (kW) | 132 |
| Rammestørrelse (mm) | 315 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1485 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 224 |
| Nominel strøm 690 V (A) | 129,86 |
| Virkningsgrad ved 100 % belastning (%) | 95,6 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,89 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,2 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens inertimoment (kg·m²) | 4,21 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1412*727*1026 |
| Pakkevægt (kg) | 989 |
| Lejer og smøring | |
| DE/NDE-lejer | 6319-C3/6319-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
1500 omdr./min. elektrisk motor til drev, der skal holde produktionen i et stabilt tempo
En nominel effekt på 132 kW og en hastighed på 1485 omdr./min. giver 3LC PRO-modellen 3LC-315M-4 en ideel balance mellem indkøbspris og energibesparelse. Denne 1500 omdr./min. elektriske motor er konstrueret til applikationer, hvor langvarig drift, gentagne starter og omhyggelig vurdering af de samlede drevomkostninger forventes.
I praksis er det en løsning til mellemstore virksomheder og store fabrikker, der har brug for reservekapacitet til teknologiske linjer, transportører og enheder, der arbejder inden for industrielle automatiseringssystemer. Som asynkron elektrisk motor med 400/690 V-forsyning fungerer den godt, hvor pålidelig drift uden unødvendige vedligeholdelsesindgreb er påkrævet. IE3-effektivitetsklassen understøtter lavere forbrug ved normal belastning og forbedrer driftsøkonomien over tid.
IE3-effektivitetsklasse reducerer tab under lange skift
En IE3-elektrisk motor er velegnet til drifter, hvor hver kilowatt-time tæller. Den meget høje effektivitet er mest mærkbar i maskiner med lange produktionscyklusser, hvor motoren kører under stabil belastning og reducerer presset på energibudgettet. Kombineret med en effektfaktor på 0,89 giver den et egnet grundlag for design af et drev, der skal holde driften forudsigelig selv ved højere udnyttelse.
Et startmomentforhold LRT/RLT på 2 og et startstrømsforhold LRA/RLA på 7 er parametre, som konstruktører tager højde for ved dimensionering af beskyttelsesudstyr, frekvensomformere og startkredsløb. Et kipmomentforhold BDT/RLT på 2,2 hjælper ved belastninger, hvor kortvarige modstandsspidser opstår. Nominel strøm på △ 400V 224 A og nominel strøm på Y 690V 129,86 A er også vigtige for designet og muliggør præcis integration i strømfordelings- og startskemaer.
Robust støbejernsramme til krævende installations- og driftsforhold
Konstruktionen med forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder giver stiv montering i maskinenheder, hvor rammestabilitet og modstand mod vibrationer er afgørende. Denne robuste støbejernsramme er velegnet til installation i pladskrævende teknologi, hvor præcis opretning og pålidelig momentoverførsel er nødvendig.
DE-leje 6319-C3 og NDE-leje 6319-C3 understøtter jævn drift under belastninger, der er typiske for industrielle drev. Rotorens inertimoment på 4,210 kg/m² hjælper ved design af acceleration og friløb, hvilket ingeniører værdsætter i applikationer med større mekanisk kobling. Et støjniveau på 88 dB(A) er vigtigt ved planlægning af arbejdsplads, indkapslinger og beskyttelsesforanstaltninger for operatører.
Tilslutning og håndtering forberedt til industriel installation
Kabelforskruninger 2-M63X1.5 hjælper med design af koblingsanlæg og kabelruter og forenkler sikker installation af strømforsyningen til motorens terminalområde. Emballagemål på 1412*727*1026 mm og en emballeret vægt på 989 kg bør medregnes ved modtagelse, lagring og planlægning af installation på linjen. I miljøer, hvor produktionskontinuitet er kritisk, forkorter disse detaljer forberedelsestiden og reducerer risikoen for uplanlagt nedetid.
Konkret anvendelse i maskiner og teknologiske enheder
Modellen 3LC-315M-4 er egnet til følgende applikationer:
- Hoveddrev til en båndtransportør i en pakkelinje til bulkmateriale.
- Omrørerdrev i en kemisk reaktor med kontinuerlig drift.
- Drivmotor til en skruekompressor i en teknologisk station.
- Motor til en tilslagsknuser i bygge- og stenbrudsforarbejdning.
- Drev til en pumpeenhed i et cirkulationskredsløb for kølevand.
- Hovedventilatormotor til støvudsugning i træforarbejdning.
- Drev til en ekstruderingslinje i produktion af plastprofiler.
- Motor til en valsestation i metalforarbejdning.
- Drev til en tromleblander i fødevareforarbejdningsteknologi.
- Hoveddrev til en sorteringstransportør i et materialelogistikcenter.
1500 omdr./min. elektrisk motor til projekter, hvor langsigtet driftsbalance er vigtig
Mere end 15 års erfaring med valg og implementering af industrielle motorer afspejles i praktiske drevdesign, der er beregnet til at fungere uden unødvendige kompromiser. Denne 1500 omdr./min. elektriske motor kombinerer effekt, effektivitet og installationsrobusthed for at understøtte produktionen selv i krævende skiftregimer. For ingeniører, konstruktører og operatører af store fabrikker er det en løsning, der hjælper med at holde teknologien kørende og samtidig kontrollere energiomkostningerne. Udnyt tilbuddet og vælg en motor, der understøtter stabil drift og lange serviceintervaller.
