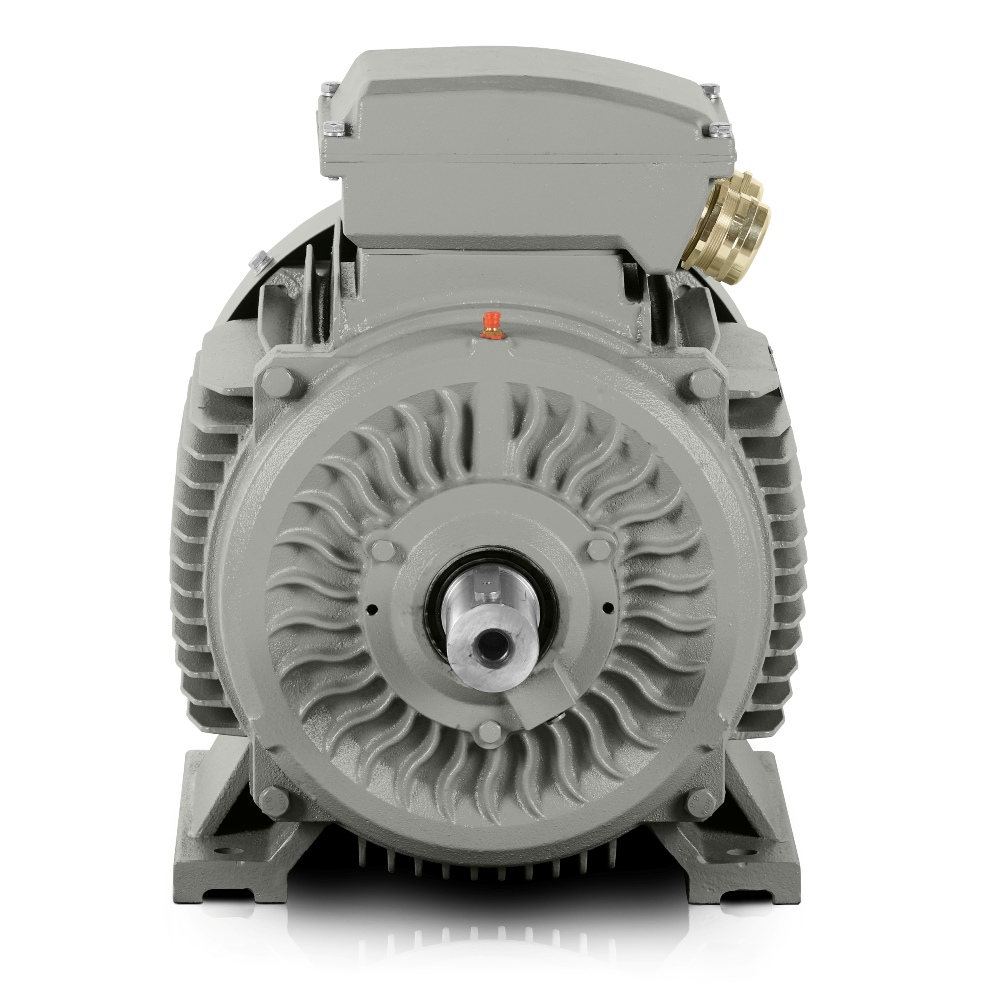

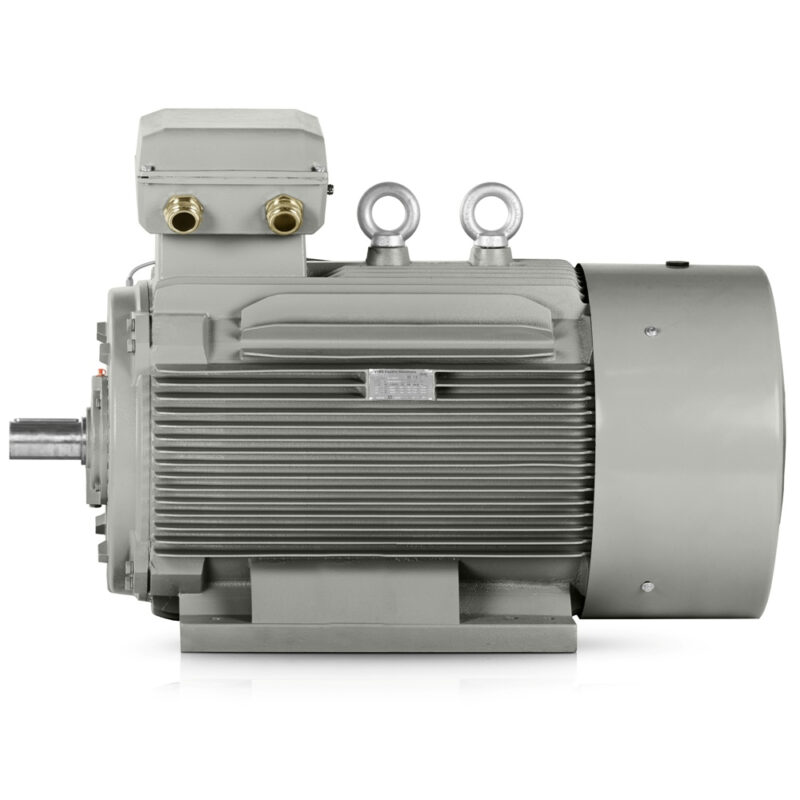

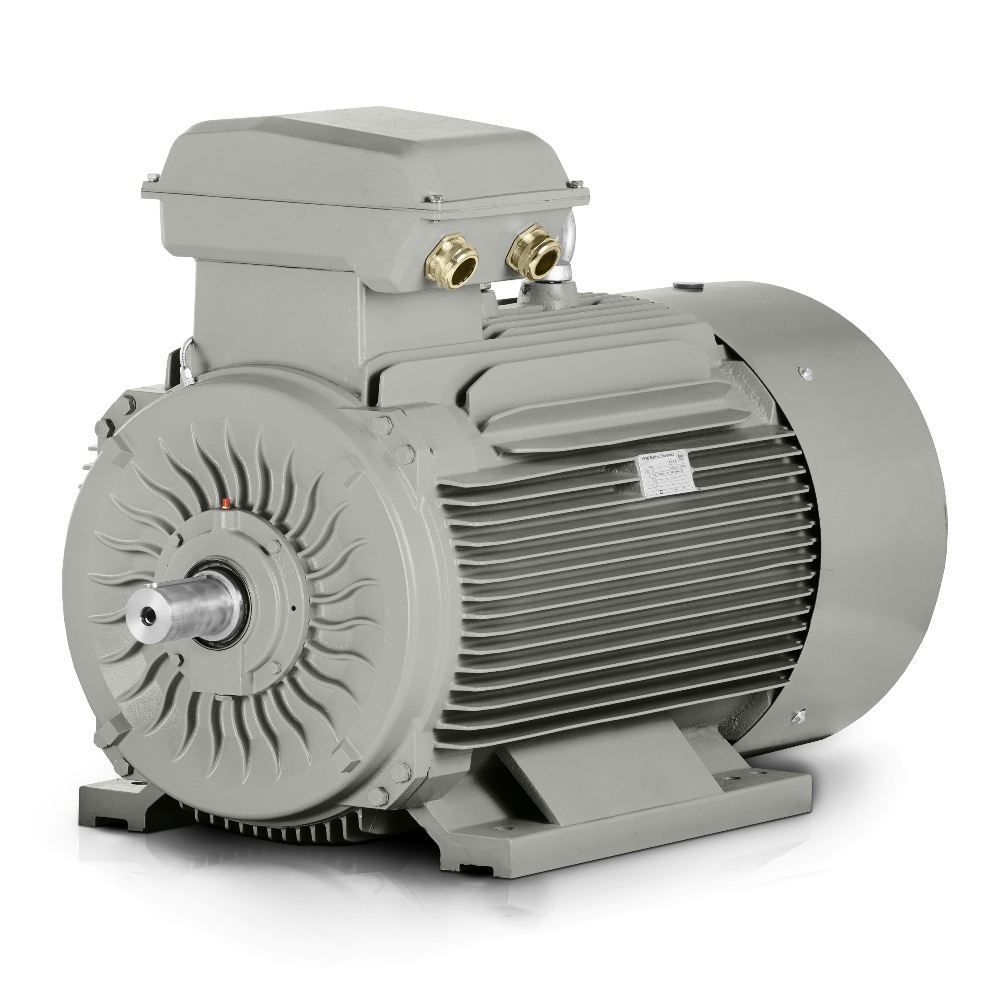

Trefaset elmotor: 3LC-315M-2, 132 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-315M-2 |
| Nominel effekt (kW) | 132 |
| Rammestørrelse (mm) | 315 |
| Antal poler | 2 |
| Nominelt omdrejningstal (omdr./min.) | 2980 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 224 |
| Nominel strøm 690 V (A) | 129,86 |
| Virkningsgrad ved 100 % belastning (%) | 94,5 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,9 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,1 |
| Rotorens inertimoment (kg·m²) | 2,111 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1412*727*1026 |
| Pakkevægt (kg) | 923 |
| Lejer og smøring | |
| DE/NDE-lejer | 6317-C3/6317-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
3LC-315M-2 med en effekt på 132 kW giver en fremragende balance mellem indkøbspris og energibesparelser i anlæg, hvor en 3000 omdr./min. elektrisk motor skal følge med kontinuerlig produktion, pumper, ventilationssystemer og transportsystemer.
I konstruktioner til mellemstore virksomheder og store fabrikker er denne asynkrone elektriske motor velegnet, hvor stabilt moment, enkel integration i drevet og disciplineret langtidsdrift er afgørende.
IE3-elektrisk motor for lavere driftstab under kontinuerlig belastning
IE3-virkningsgradsklassen understøtter mere økonomisk drift i daglig brug på produktionslinjer, pumpestationer og udstyr, der kører over flere skift. Industriel automatisering kræver en motor, der reagerer forudsigeligt uden at belaste driftsbudgettet med unødvendige tab.
En nominel hastighed på 2980 omdr./min. hjælper med at opretholde jævn acceleration af teknologiske enheder og understøtter præcis forbindelse til gear, koblinger og andre drevkomponenter. Et startmomentforhold på 1.8, kipmomentforhold på 2.3 og startstrømforhold på 7.1 er vigtige ved dimensionering af starter, hvor både netforhold og udstyrets mekaniske belastning skal tages i betragtning.
Robust støbejernsramme til vibrationer, stød og lang levetid
Den robuste støbejernsramme med forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder øger modstanden mod vibrationer og påvirkninger under installation. Ingeniører værdsætter denne løsning, når motoren monteres i tungere rammer, stålkonstruktioner og teknologiske fundamenter, hvor stivheden af hele drevenheden skal verificeres.
DE-leje 6317-C3 og NDE-leje 6317-C3 er velegnede til anlæg, der er dimensioneret omkring lange serviceintervaller og omhyggelig støjovervågning, da et lydniveau på 92 dB(A) er et vigtigt kriterium ved placering af maskinen i en hal.
Industrielle applikationer til produktion, logistik og vandhåndtering
Krav til installation og håndtering er også vigtige ved integration af motoren, fordi en emballagevægt på 923 kg og emballagemål på 1412×727×1026 mm påvirker transport, opbevaring og placering i teknologien.
- Hoveddrev til blæser i en malelinje.
- Drev til en højkapacitetscentrifugalpumpe i et vandbehandlingsanlæg.
- Drev til bulkmaterialetransportør i en cementfabrik.
- Drev til skruekompressor i en industrihal.
- Drev til mixer i en kemisk reaktor.
- Drev til sekundær støvudsugningsventilator.
- Drev til rulletransportør i en emballagelinje.
- Drev til briketteringspresse i biomasseforarbejdning.
- Drev til ekstruder i plastforarbejdning.
- Drev til fræseenhed i industriel produktion.
- Drev til afvandingspumpe i minedrift.
- Drev til blandeenhed i fødevareproduktion.
- Drev til varmegenvindingsventilator i et HVAC-system.
- Drev til spåntransportør i et bearbejdningscenter.
- Drev til vikleudstyr i kabelproduktion.
400/690 V til fleksibel tilslutning i eltavle
Nominel strøm på 224 A ved △ 400V og 129.86 A ved Y 690V forenkler tavledesign, valg af beskyttelse og dimensionering af kabler. For konstruktører betyder det en mere præcis konfiguration af drevet i overensstemmelse med spændingssystemet og den krævede startmetode.
Rotorinerti på 2.111 kg/m² er vigtig ved beregning af startdynamik og vurdering af egnethed til applikationer med hyppige starter. Mere end 15 års erfaring med industridrev omsættes til valg af løsninger, der svarer til de faktiske driftsbelastninger frem for kun katalogværdier.
Hastighed og moment for stabil ydelse i daglig drift
For produktionsapplikationer er det afgørende, at en 3000 omdr./min. elektrisk motor med en nominel hastighed på 2980 omdr./min. kan holde et konstant arbejdstempo selv ved langvarig brug i automatiserede linjer. Denne løsning passer til operatører, der har brug for en pålidelig drevkerne uden unødvendige ændringer af maskinens mekaniske koncept.
Hvis du har brug for en motor til ny eller moderniseret teknologi, så vælg 3LC-315M-2 og få et drev, der kombinerer energibesparelser, strukturel stivhed og driftssikkerhed i krævende industrielle applikationer.
