Trefaset elmotor: 3LC-160M-4, 11 kW

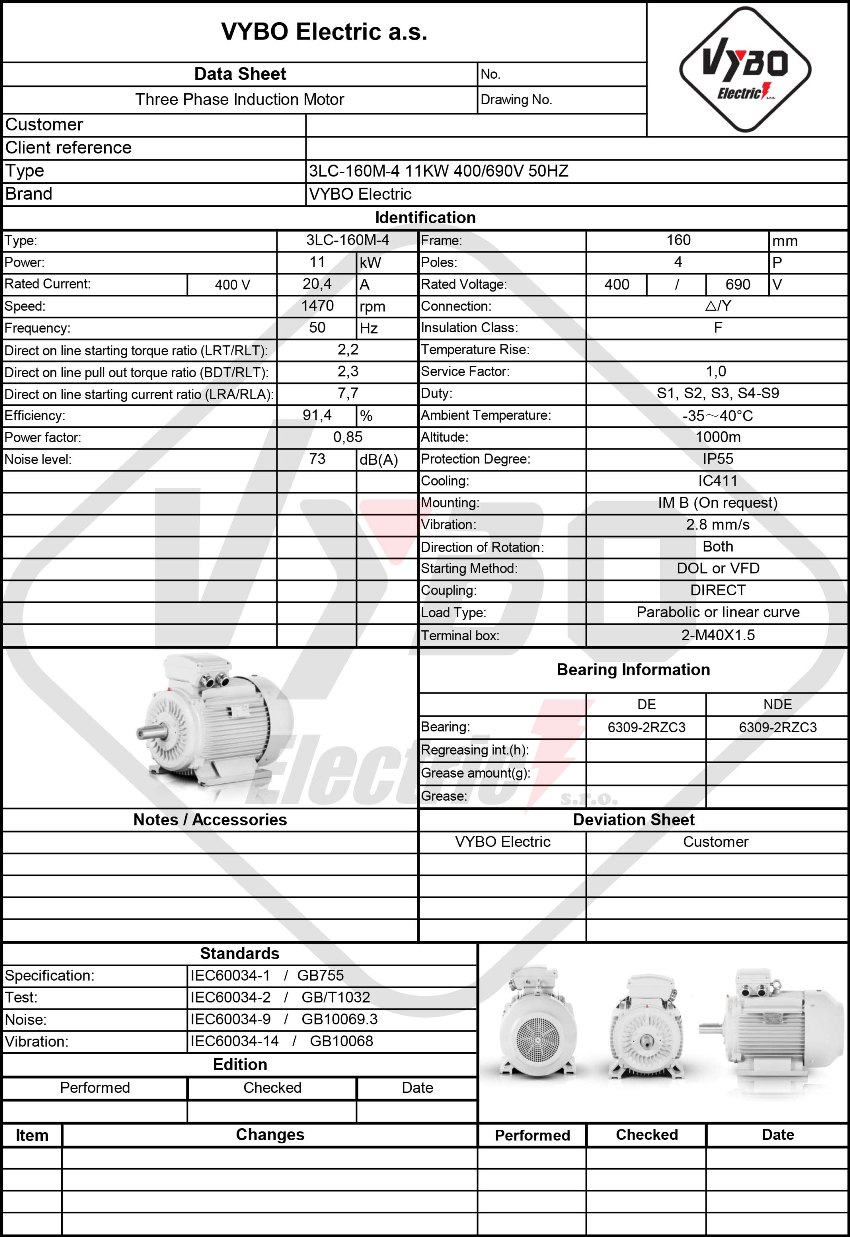

| Grundlæggende tekniske data | |
| Motortype | 3LC-160M-4 |
| Nominel effekt (kW) | 11 |
| Rammestørrelse (mm) | 160 |
| Antal poler | 4 |
| Nominelt omdrejningstal (omdr./min.) | 1470 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 20,4 |
| Nominel strøm 690 V (A) | 11,83 |
| Virkningsgrad ved 100 % belastning (%) | 91,4 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,85 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2,2 |
| Forhold for kipmoment (BDT/RLT) | 2,3 |
| Forhold for startstrøm (LRA/RLA) | 7,7 |
| Rotorens inertimoment (kg·m²) | 0,0852 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M40X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 752*407*566 |
| Pakkevægt (kg) | 131 |
| Lejer og smøring | |
| DE/NDE-lejer | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
En robust støbejernsramme giver 3LC PRO motoren 3LC-160M-4 den holdbarhed, der værdsættes ved daglige belastninger i let og mellemstor industri. Denne elektriske motor på 1500 omdr./min. kombinerer effektiviteten og værdien af modellen 3LC-160M-4, så den fungerer godt i maskiner, hvor pålidelig start, jævn drift og langsigtet driftssikkerhed er afgørende.
En effekt på 11 kW og et mærkeomdrejningstal på 1470 omdr./min. giver et solidt grundlag for transportører, pumper, ventilatorer og blandeenheder. Byggestørrelsen på 160 mm gør integration i eksisterende enheder lettere, og 400/690 V-forsyningen gør det muligt nemt at integrere motoren i almindelige industrielle strømforsyningssystemer.
Elektrisk motor 1500 omdr./min. til jævn drift af produktionslinjer
I praksis er denne elektriske motor velegnet overalt, hvor stabil ydelse uden unødvendige udsving forventes. Trefasede elektriske motorer med disse egenskaber bruges i OEM-maskiner såvel som mindre teknologiske enheder, hvor hver driftstime tæller.

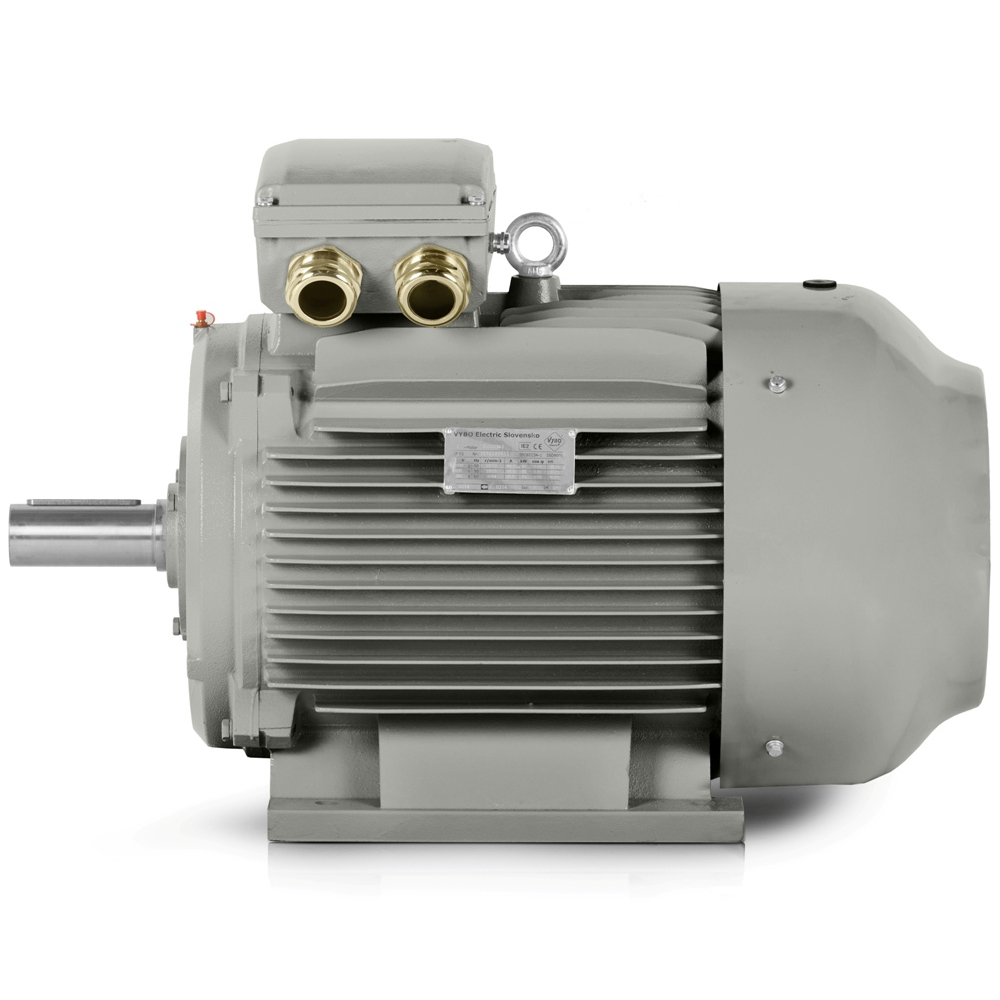

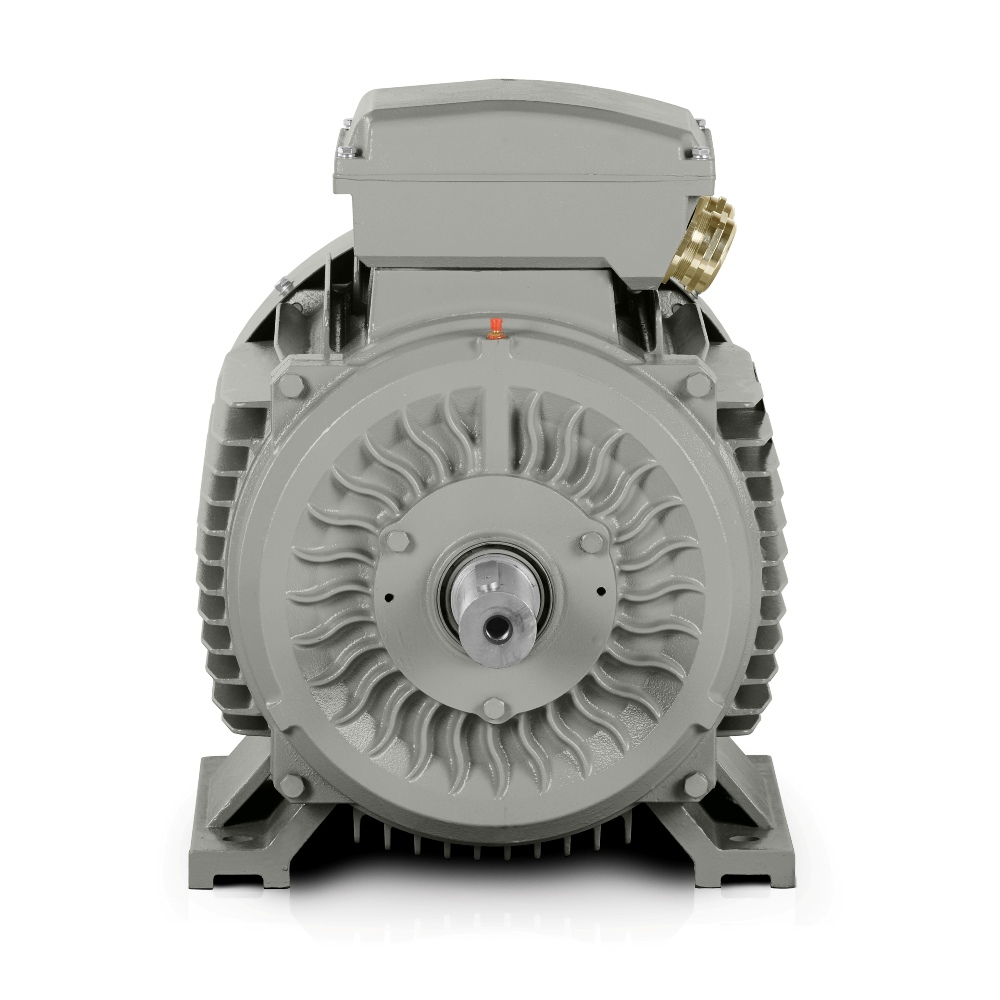

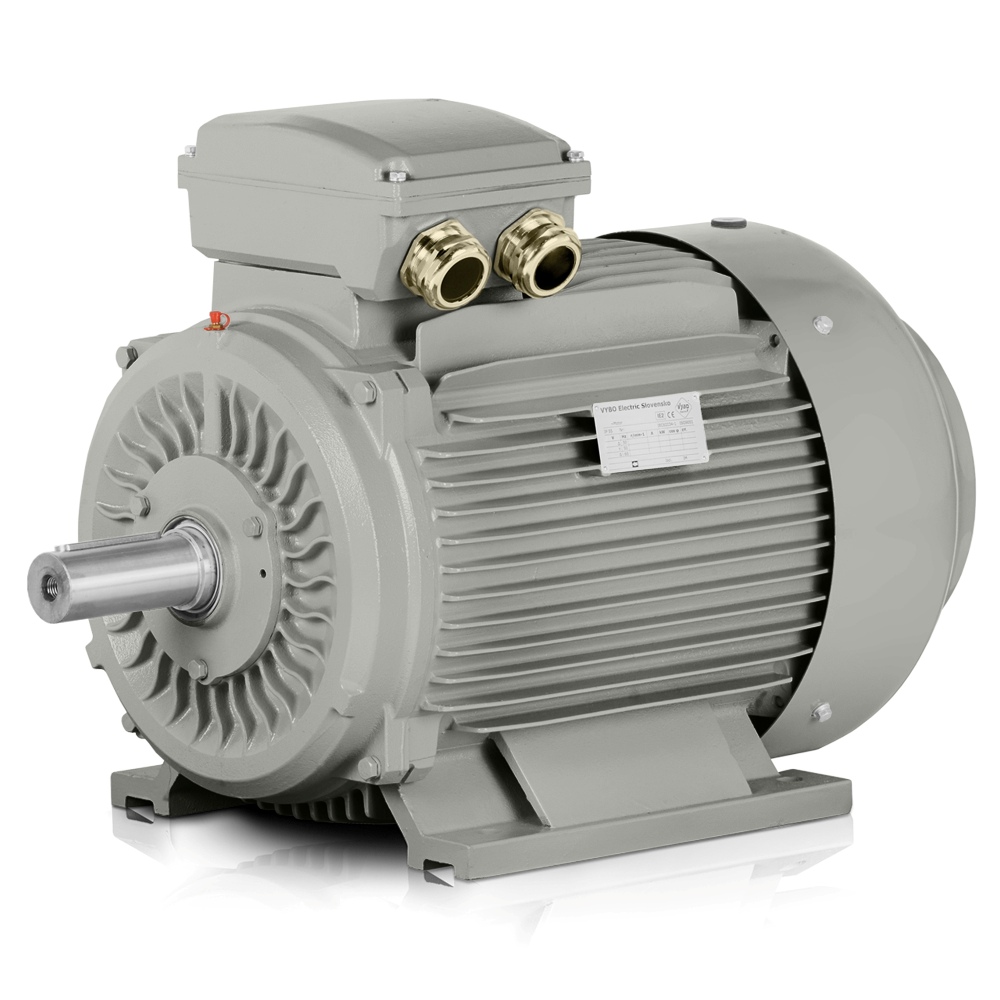

Den robuste støbejernsramme forbedrer enhedens mekaniske styrke og hjælper også med at modstå belastninger i krævende drift. Forstærkede lejeskjolde i støbejern og forstærkede fødder i støbejern giver sikker montering i maskinen og hjælper motoren med bedre at håndtere vibrationer, hyppige starter og længere driftscyklusser.
- Transportørdrev i en emballagelinje.
- Procesvandspumpe i et vandbehandlingsanlæg.
- Udsugningsventilator i træforarbejdning.
- Omrører i et kemisk behandlingssystem.
- Presseenhed i en montagecelle.
- Briketteringslinje til træspåner.
- Granulator til mindre produktionsserier.
- Snegletransportør til bulkmaterialer.
- Rulletransportørdrev i et lager.
- Separator i fødevareforarbejdningsteknologi.
Robust støbejernsramme til maskiner med højere mekanisk belastning
I miljøer, hvor maskiner startes og stoppes hver dag, er en stiv konstruktion afgørende for problemfri drift. En asynkron elektrisk motor med denne type ramme modstår mekaniske stød bedre og opretholder stabil montering i udstyret på lang sigt.
Denne elektriske motor er konstrueret til drift, hvor ensartet ydelse forventes selv under øget belastning. Producentens mange års erfaring ses i konstruktionsdetaljerne, som gør implementeringen lettere både i serieproduktion og ved erstatningsinstallationer.
IE3 understøtter besparelser i den daglige drift af en elektrisk motor på 1500 omdr./min.
IE3-effektivitetsklassen viser især sin fordel, hvor motoren kører en stor del af dagen. Under lange driftsintervaller hjælper den med at holde forbruget rimeligt under kontrol, hvilket er vigtigt både for maskinproducenter og operatører, der vurderer drevets tilbagebetaling over en længere tidshorisont.
Meget høj effektivitet er særligt fordelagtig i anvendelser med jævne belastninger. Kombineret med en effektfaktor på 0.85 og en virkningsgrad på 91.4% skaber det et drev, der er egnet til teknologier med fokus på økonomisk drift.
Praktiske parametre for installation og lang levetid
En mærkestrøm på △ 400V 20.4 A og en mærkestrøm på Y 690V 11.83 A forenkler design af koblingsudstyr og valg af beskyttelsesudstyr. Et startmomentforhold på 2.2 og et maksimalt momentforhold på 2.3 hjælper ved start under belastning, mens et startstrømsforhold på 7.7 understøtter korrekt dimensionering af hele det elektriske system.
Et støjniveau på 73 dB(A) er fortsat rimeligt for industrilokaler, mens rotorinerti på 0.085 kg/m² hjælper ved vurdering af drevets dynamik. Kabelforskruninger 2-M40X1.5 forenkler tilslutning i typiske installationer, og DE-lejet 6309-2RZC3 samt NDE-lejet 6309-2RZC3 understøtter pålidelig drift over lange perioder.
Emballagemål på 752*407*566 mm og en emballagevægt på 131 kg forenkler logistik- og installationsplanlægning både i værksteder og på montagelinjer. Hvis du har brug for en elektrisk motor på 1500 omdr./min. til en bestemt maskine, så bestil modellen 3LC-160M-4 i god tid for at fremskynde idriftsættelsen af teknologien.
