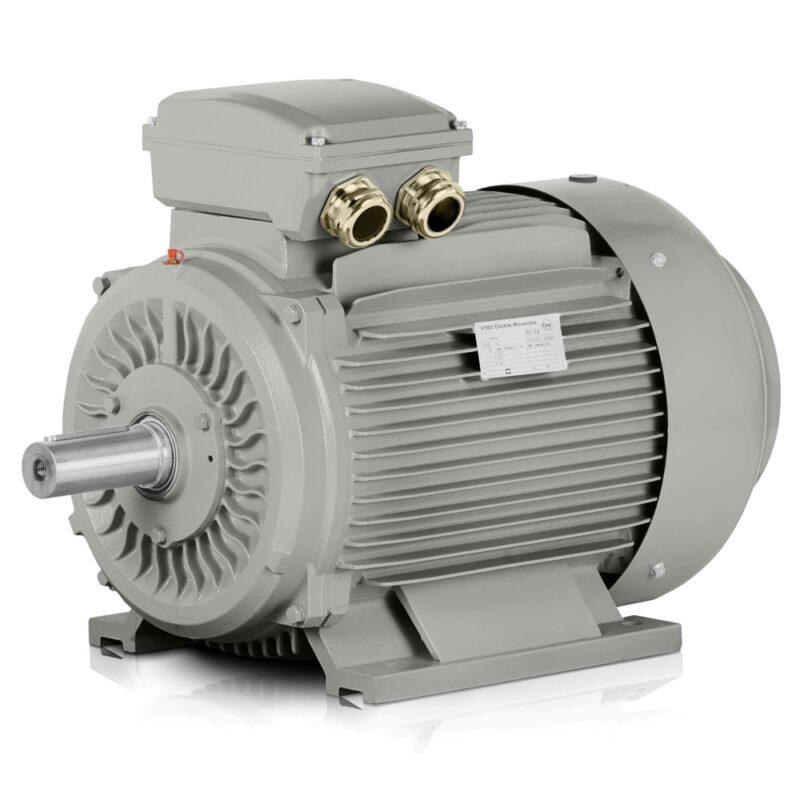

Elektrisk motor 11 kW, 980 omdr./min., 400/690 V, 3LC-160L-6

6-polet 11 kW elektrisk motor til stabil industriel drift

Den elektriske motor 3LC-160L-6 med en effekt på 11 kW og et nominelt omdrejningstal på 980 omdr./min. er beregnet til anlæg, hvor drevteknikken skal køre jævnt uden unødige serviceindgreb og samtidig bidrage med besparelser og værdi til den samlede løsning. Denne 6-polede elektriske motor fungerer godt i let og mellemstor industri, OEM-samlinger og mindre teknologiske enheder, som kræver pålidelig start og ensartet drejningsmoment under belastning.

IE3-effektivitetsklassen reducerer tab under normal drift og hjælper med at holde forbruget under kontrol, også i anvendelser med længere driftstider. I praksis betyder det mindre pres på energiomkostningerne og bedre udnyttelse af den tilgængelige effekt, hvilket er værdifuldt for alle, der dimensionerer eller driver en asynkron elektrisk motor i gentagne cyklusser.

IE3-effektivitetsklasse reducerer omkostninger ved langvarig drift

I mange maskinsamlinger vurderes et elektrisk drev ikke kun efter mærkeeffekten, men først og fremmest efter, hvordan det opfører sig i den daglige drift. En IE3-elektrisk motor er derfor et fornuftigt valg overalt, hvor motoren kører regelmæssigt, håndterer varierende belastninger og skal bevare langsigtet driftsstabilitet uden uforholdsmæssig stigning i forbruget. Ved denne type brug afspejles effektiv drift langt hurtigere i driftsomkostningerne end ved konstruktioner med mindre reserve.

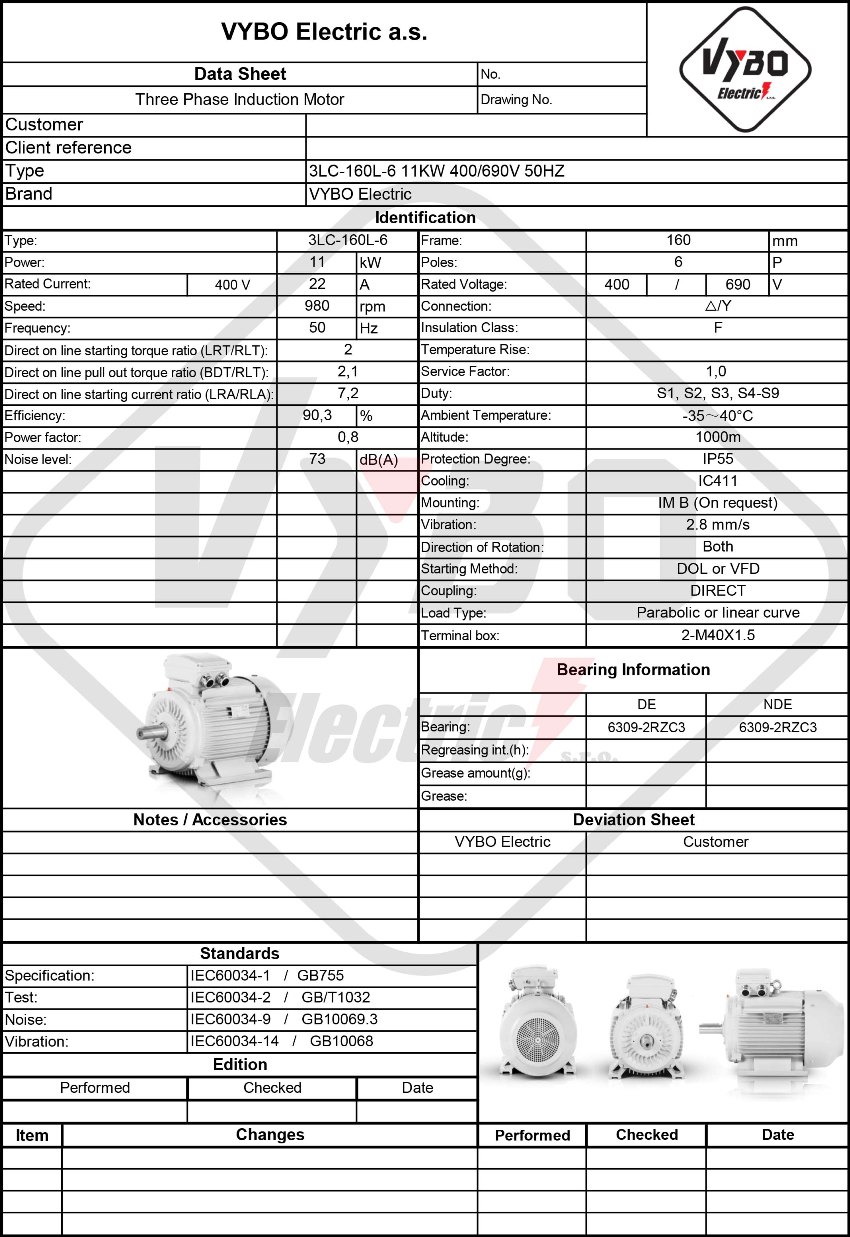

For integratorer og maskinbyggere er det også vigtigt, at motoren arbejder med en mærkestrøm på 22 A ved △ 400 V og 12,75 A ved Y 690 V, hvilket muliggør en fornuftig integration i standard industrielle tilslutninger. Det hjælper ved dimensionering af eltavler, valg af beskyttelsesudstyr og indstilling af det komplette drev i overensstemmelse med den teknologiske cyklus.

Drift, der følger produktionslinjens tempo

I drev til transportører, pumper og omrørere er det vigtigt, at motoren ikke svinger ved ændringer i belastningen, og at dens adfærd er forudsigelig for både konstruktøren og vedligeholdelsesteamet. Et nominelt omdrejningstal på 980 omdr./min. understøtter en stabil drift i anvendelser, hvor jævn gang, trækkraft og tilstrækkelig startreserve er vigtig. Et startmomentforhold på 2 og et kipmomentforhold på 2,1 hjælper ved start af belastede mekanismer, mens et startstrømsforhold på 7,2 forenkler dimensioneringen af strømforsyningen.

Et støjniveau på 73 dB(A) bidrager til et rimeligt akustisk komfortniveau i maskinhaller, hvor teknologien ofte er placeret tæt på operatører. For brugeren betyder det en motor, der også kan integreres i linjer, hvor der ikke kun tages hensyn til ydelsen, men også til miljøet omkring maskinen.

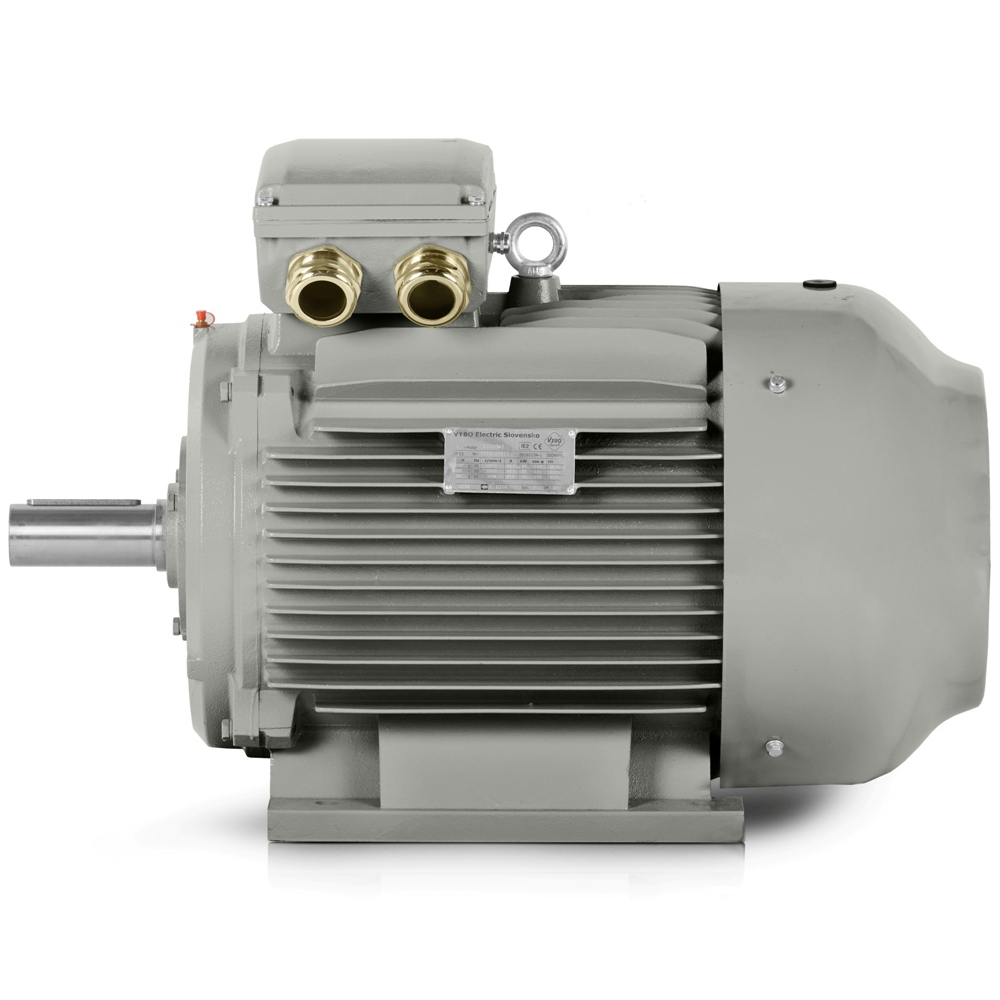

Robust støbejernshus øger samlingens holdbarhed

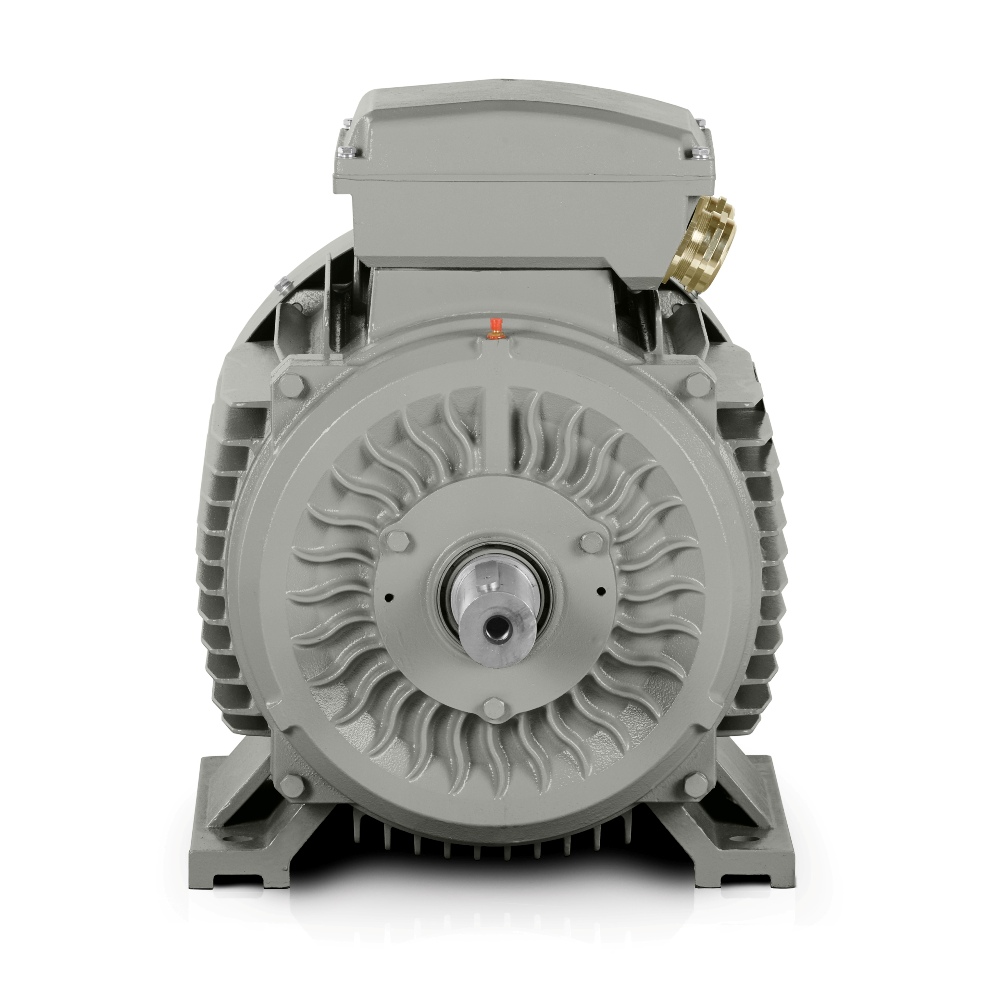

Et robust støbejernshus er velegnet, hvor motoren arbejder under vibrationer, gentagne koblinger eller langvarig drift på et stift fundament. Forstærkede lejeskjolde af støbejern og forstærkede støbejernsfødder hjælper med at bevare monteringsstyrken selv ved mere krævende mekaniske belastninger, hvilket er særligt vigtigt for maskiner, der kræver præcis opretning, og samlinger, der er følsomme over for torsionsbelastning.

Denne konstruktion er velegnet til virksomheder, der ikke blot ser motoren som en separat komponent, men som en del af den samlede maskine. Praktisk service er også tænkt ind i konstruktionen og understøttes af kabelforskruninger 2-M40X1.5, DE-leje 6309-2RZC3 og NDE-leje 6309-2RZC3. Rotorinertien på 0,140 kg/m² understøtter forudsigelig adfærd under start og ved overgange mellem driftsformer.

Dimensioner og tilslutning forenkler integration i OEM-maskiner

I OEM-projekter er installationsdisciplin og pladsudnyttelse også afgørende. En byggestørrelse på 160 mm giver konstruktørerne et klart grundlag for integration i teknologien, mens emballagemål på 822*407*566 mm og en emballeret vægt på 151 kg er nyttige ved planlægning af logistik, håndtering og forsendelse. 3LC-160L-6 fungerer derfor godt i samlinger, hvor præcis tilslutning til eksisterende mekaniske komponenter er vigtig.

En forsyning på 400/690 V er egnet til industrielle samlinger med standard strømsystemer og muliggør fleksibel integration i forskellige typer anvendelser. I praksis værdsættes dette af både service- og indkøbsteams, fordi det forenkler valget af kompatible komponenter og reducerer risikoen for unødige ændringer under installationen.

Konkrete anvendelser i daglig praksis

Denne asynkrone elektriske motor er velegnet til følgende industrielle anvendelser:

• drev til båndtransportør i en emballagelinje
• drev til skruetransportør for bulkmaterialer
• drev til lameltransportør i fødevareforarbejdning
• drev til centrifugalpumpe i et vandbehandlingsanlæg
• drev til omrører i en kemisk doseringstank
• drev til ventilator i et luftbehandlingsanlæg
• drev til kompressorenhed i værkstedsteknologi
• drev til granuleringsmaskine i plastproduktion
• drev til tørblandingsmixer i produktion af byggematerialer
• drev til rulletransportør i træforarbejdning
• drev til mindre knuser i en genbrugslinje

Gennemprøvet grundlag for service og serieproduktion

Ved valg af drev står den praktiske beslutning ofte mellem en lagerløsning, der er tilgængelig med det samme, og langsigtet driftssikkerhed. Denne model kombinerer begge dele, fordi den er bygget til teknologier, der kører regelmæssigt, med fokus på besparelser, levetid og enkel integration i eksisterende samlinger. Derfor bygger 3LC PRO-serien også på mere end 15 års erfaring med levering til industrielle anvendelser.

Hvis du har brug for en motor til en maskine, hvor effekt, installationskompatibilitet og holdbarhed i den daglige drift er afgørende, så kontakt os.
