Elektrisk motor 11 kW, 2930 omdr./min., 400 V, 1AL-160M1-2

Elmotor 1AL-160M1-2 11 kW til drift, hvor sikkerhed i strømforsyning, opstart og længerevarende belastning er afgørende

Elmotor 1AL-160M1-2 fra VYBO Electric er en trefaset asynkron elmotor udviklet til industrielt udstyr, der arbejder i et højt tempo og kræver pålidelig drift gennem hele skiftet. Modellen har en effekt på 11 kW, en 2-polet konstruktion og når ved en frekvens på 50 Hz et nominelt omdrejningstal på 2930 o/min. Den nominelle spænding på 400/690 V med trekant/stjerne-kobling giver et egnet grundlag for industrielle systemer, hvor korrekt elektrisk dimensionering, pålidelig opstart og stabil ydelse under regelmæssig belastning er vigtig.

Rammestørrelsen 160 svarer til en effektklasse, der ofte anvendes i praksis i teknologier med større krav til jævn drift og driftssikkerhed. 1AL-160M1-2 er velegnet til transportsystemer, ventilatoraggregater, udsugningsenheder, pumpemoduler, blandeteknologi, sorteringsstationer, pakkearbejdspladser, håndteringslinjer og teknologiske enheder, hvor motoren arbejder regelmæssigt og i lange perioder. I sådant udstyr er pålidelig opstart, stabil hastighed og en konstruktion forberedt til daglig industriel brug vigtig.

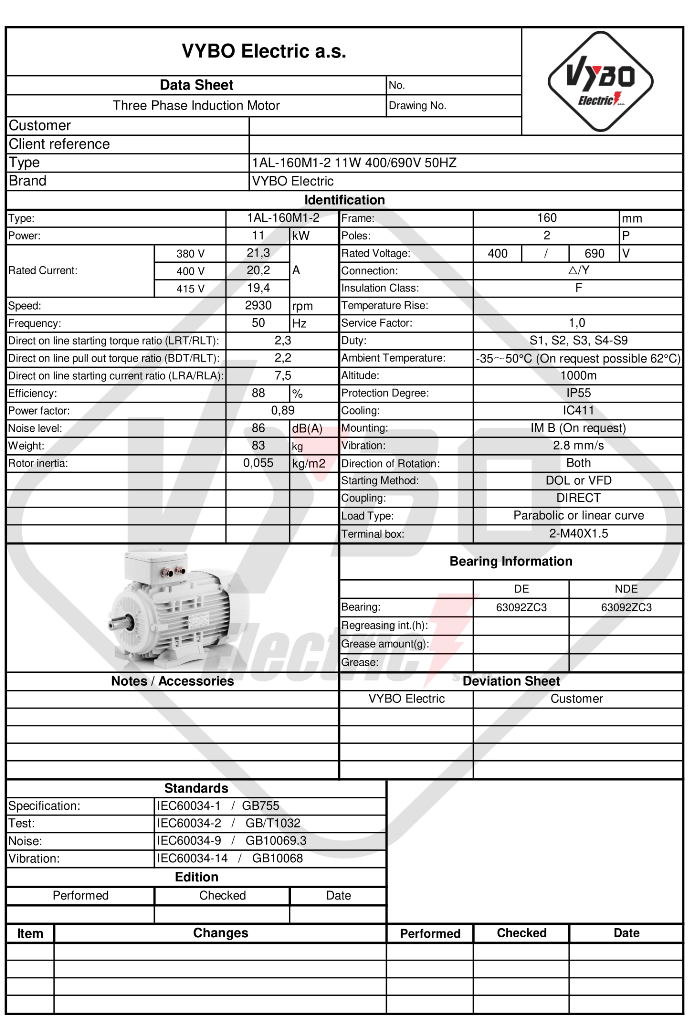

Elektriske data, der er vigtige for udstyrsdesignet

Fra et konstruktionsmæssigt synspunkt arbejder motoren med en effektfaktor på 0,89 og en virkningsgrad på 88 %. Den nominelle strøm er 19,4 A ved 400 V og 11,71 A ved 690 V, hvilket er vigtigt ved valg af beskyttelse, dimensionering af strømforsyningen og indstilling af hele drevgrenen. I udstyr med regelmæssig drift er disse data afgørende både for den elektriske dels korrekte funktion og for hele teknologiens stabilitet.

Startparametrene er også vigtige. Et startmomentforhold på 2, et maksimalt momentforhold på 2,2 og et startstrømsforhold på 7,5 svarer til en motor, der er klar til en sikker start ind i driftstilstanden. For transportører betyder det pålidelig start af transportlinjen, for ventilatorer stabil indkøring, for pumper sikker start af arbejdscyklussen og for blandere en afbalanceret start på bevægelsen. I teknologier, der startes gentagne gange under et skift eller arbejder med varierende belastning, er disse egenskaber meget vigtige.

Konstruktion forberedt til langvarig drift

Elmotor 1AL-160M1-2 fremstilles i en aluminiumsramme og har kapslingsklasse IP55. I et industrielt miljø er dette en praktisk kombination, fordi motoren er beskyttet mod støv og vandstråler. Det er vigtigt i produktionshaller, maskinvirksomheder, teknikrum og udstyr, hvor drevet forventes at fungere pålideligt under normal daglig belastning.

IC411-kølingen understøtter et stabilt termisk niveau ved længere tids brug. Isolationsklasse F og temperaturstigningsklasse B supplerer det tekniske grundlag, der er egnet til regelmæssig og langvarig drift. I effektklassen 11 kW har disse data stor praktisk betydning, fordi de påvirker motorens stabilitet ved højere belastning og ved gentagen drift gennem hele skiftet.

Mekanisk stabilitet og driftskvalitet

Motoren arbejder med en vibrationshastighed på 2,8 mm/s i klasse A og et støjniveau på 86 dB(A). Balanceringen udføres med halv kile, og motoren kan rotere i begge retninger, hvilket udvider anvendelsesmulighederne i forskellige typer udstyr og mekaniske enheder. I praksis er dette især vigtigt, hvor der konstrueres en mere universel maskinløsning, eller hvor reversibel drift er nødvendig.

På DE- og NDE-siden anvendes lejer 6309-2ZC3. Smøringen sikres med lithiumbaseret fedt nr. 2. Dette lejeprincip skaber et pålideligt grundlag for regelmæssig drift under industrielle forhold, hvor motoren forventes at køre i længere perioder, starte gentagne gange og opføre sig mekanisk stabilt under belastning.

Driftsformer til forskellige typer arbejdscyklus

Modellen 1AL-160M1-2 er egnet til driftsformerne S1, S2, S3 og S4-S9. Det giver brede anvendelsesmuligheder i kontinuerlig drift såvel som i processer, hvor arbejdsbelastningen regelmæssigt afbrydes eller ændrer sig efter den konkrete drift. Servicefaktoren på 1,0 svarer til nominelle arbejdsforhold, og den parabolske eller lineære belastningskarakteristik udvider anvendeligheden i teknologier med forskellige forløb af mekanisk modstand.

Denne driftsmæssige fleksibilitet er vigtig i udstyr til materialetransport, udsugning, teknologisk pumpning, blanding eller gentagen bevægelse af arbejdsenheden. Motoren kan indbygges i produktionssystemer med forskellig takt og forskellige driftsformer uden at være begrænset til kun én anvendelsestype.

Installation, tilslutning og praktisk integration i teknologien

Fra installationssynspunkt er motoren udstyret med kabelforskruninger 2-M40X1.5, hvilket svarer til dens effektklasse og industrielle anvendelse. Den emballerede vægt på 83 kg og rotorens inertimoment på 0,055 kg·m² fuldender billedet med hensyn til håndtering, logistik og adfærd ved opstart. Disse data er vigtige ved konstruktion af motorens montering, serviceplanlægning og valg af passende håndteringsmetode i driften.

Motoren er egnet til start efter DOL-metoden. Afhængigt af teknologiens krav er den også egnet til styring med en frekvensomformer eller softstarter, hvilket udvider anvendelsesmulighederne i regulerede drev og mere moderne teknologiske enheder.

Kort om 1AL OPTIMAL-platformen

1AL OPTIMAL-serien fås i monteringsformerne IM B3, IM B35, IM B5, IM B14 og IM B34. Fordelene omfatter høj kompatibilitet, en forstærket klemkasse, gennemtænkt beskyttelse af klemkassens dæksel til IP55, en ventilatorkappe i stål, kompatible fødder, mulighed for at udskifte det forreste lejeskjold og en ramme udviklet til effektiv køling.

1AL-160M1-2 kombinerer en effekt på 11 kW, et omdrejningstal på 2930 o/min, IP55-beskyttelse og en konstruktion forberedt til langvarig arbejdsdrift. Til teknologier, hvor pålidelig opstart, stabil drift og holdbarhed under regelmæssig brug er vigtig, er denne model et solidt og professionelt valg.
