Elektrisk motor 11 kW, 1460 omdr./min., 400 V, 1AL-160M-4

Elmotor 1AL-160M-4 til produktionsenheder med lange driftscyklusser og stabile belastninger

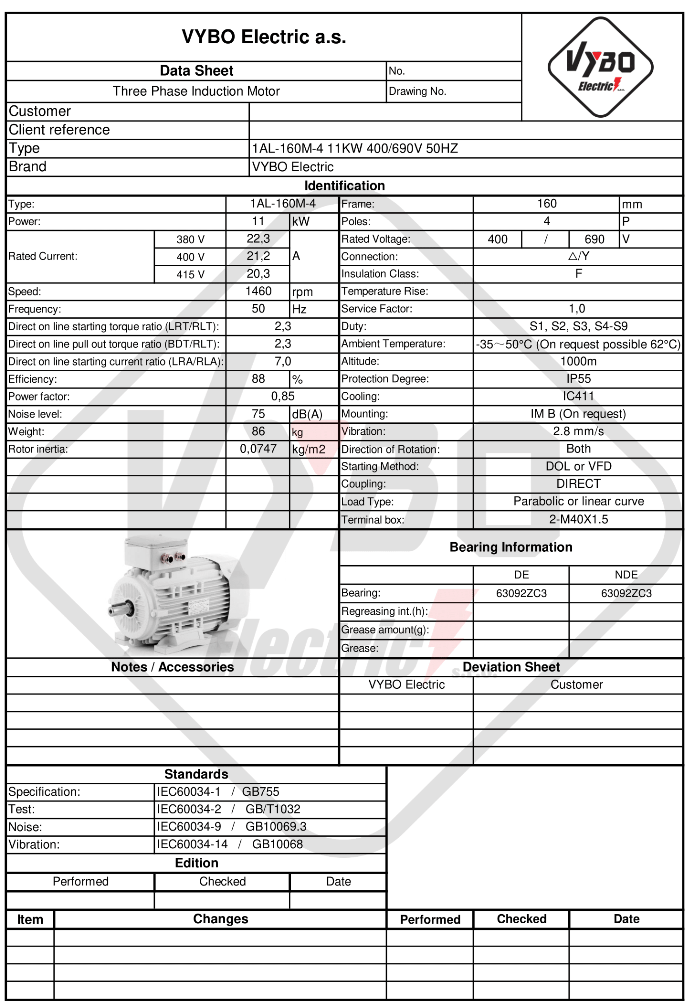

I teknologier, hvor drevet arbejder gennem hele skiftet, og hvor processtabiliteten afhænger af dets drift, har hver detalje betydning. Elmotor 1AL-160M-4 er forberedt til applikationer, hvor materiale flyttes uden afbrydelser, medier pumpes i en stabil driftstilstand, og linjens arbejdsrytme ikke må brydes ved hver start. Denne trefasede asynkronmotor fra serien 1AL OPTIMAL arbejder med en effekt på 11 kW, en mærkespænding på 400/690 V, trekant/stjerne-kobling og når ved 50 Hz 1460 o/min. Den 4-polede udførelse understøtter en rolig og afbalanceret kraftoverførsel i udstyr, hvor der forventes lange arbejdscyklusser uden unødige udsving.

Modellen 1AL-160M-4 anvendes naturligt i transportlinjer, pumpestationer, ventilatorenheder, udsugningssystemer, blandeanlæg, doseringsteknologi, sorteringsstationer, håndteringsmoduler, genvindingslinjer samt i maskiner, hvor materiale flyttes i et regelmæssigt tempo. I sådanne applikationer er det ikke kun selve effekten, der er vigtig. Det er også afgørende, om motoren efter start går over i en stabil driftstilstand og holder den uden uønskede udsving, selv ved længerevarende belastning.

Integration i strømforsyning og driftsstyring

Ved mærkespændingen 400/690 V har motoren en mærkestrøm på 21,2 A ved 400 V og 12,29 A ved 690 V. Ved dimensionering af tavle, beskyttelse og elektrisk tilslutning er dette vigtige data, fordi en pålidelig integration af drevet i hele teknologien afhænger af dem. Motoren er egnet til DOL-start og understøtter samtidig styring via en frekvensomformer og en softstarter. Det gør det muligt at vælge en enkel direkte start eller en mere skånsom opstart efter udstyrets karakter – fra pumper og ventilatorer til transportører og blandeenheder.

Motoren kan rotere i begge retninger, hvilket udvider anvendelsen i reverserende mekanismer, tovejsfremføringer og enheder, hvor bevægelsesretningen ændres efter procesfasen. I teknologier med regelmæssigt skift af arbejdsretning er dette en praktisk egenskab, som forenkler integrationen af drevet i styresystemet.

Adfærd under opstart og belastning

For motorer i denne effektklasse er det meget vigtigt, hvordan de opfører sig ved start og under overgangen til arbejdsbelastning. Modellen 1AL-160M-4 har et startmomentforhold på 2,3, et maksimalt momentforhold på 2,3 og et startstrømsforhold på 7. I drift hjælper dette med at bevare en forudsigelig opstart i udstyr, der startes gentagne gange, arbejder med regelmæssig belastning eller hurtigt skal gå over i en stabil driftstilstand efter start. I både pumpeteknik, ventilation, transportører og blandeprocesser er dette en parameter med direkte betydning for hele linjens rolige drift.

Motoren er beregnet til en belastning med en parabolsk eller lineær belastningskarakteristik. Det giver brede anvendelsesmuligheder i teknologier, hvor modstanden ændrer sig efter flow, tryk, mekanismens bevægelse eller det bearbejdede materiales karakter. Også rotorens inertimoment på 0,0747 kg·m² er vigtigt og understøtter pålidelig drift ved længere indkoblinger, regelmæssig arbejdsrytme og sekventielt styrede processer.

Mekanisk sikkerhed i daglig drift

Denne model har en akselhøjde på 160 mm, som passer til udstyr, hvor fast montering og regelmæssig kraftoverførsel til den teknologiske enhed forventes. På både DE- og NDE-siden er der monteret 6309-2ZC3-lejer, og smøringen sker med lithiumbaseret fedt nr. 2 i den relevante temperaturklasse. Afbalancering med halv kile understøtter rolig drift ved montering af remskiver, koblinger og andre transmissionselementer, hvilket er vigtigt for stabiliteten af den mekaniske forbindelse under langvarig drift.

Et støjniveau på 75 dB(A) og vibrationer på 2,8 mm/s i klasse A understøtter en afbalanceret mekanisk drift. I samlinger, hvor flere drev arbejder samtidig, har en sådan rolig drift betydning ikke kun for selve motoren, men også for hele konstruktionens stabilitet.

Forberedt til industrielle produktionsforhold

IP55-beskyttelsen hjælper med at beskytte motorens indvendige dele mod støv og vandsprøjt. I transportteknologi, materialehåndtering, produktionshaller og teknikrum er dette et vigtigt element i driftssikkerheden. En stabil termisk drift understøttes af IC411-køling. Motoren anvender isolationsklasse F og temperaturstigning B og er beregnet til en omgivelsestemperatur op til +65 °C og en højde op til 1000 m.

Servicefaktor 1,0 og driftsarterne S1, S2, S3, S4-S9 gør det muligt at bruge motoren både i kontinuerlig drift og i intermitterende cyklusser. Det er vigtigt i anlæg, hvor én del af linjen kører uden stop, mens en anden kobles ind efter produktionsrytmen eller batchen. De 2-M40X1.5-kabelforskruninger er også praktiske og understøtter en pålidelig elektrisk tilslutning. En emballagevægt på 86 kg og emballagemålene hjælper ved planlægning af håndtering, transport og serviceudskiftning. Inden for serien 1AL OPTIMAL kan der desuden arbejdes med monteringsformer IM B3, IM B35, IM B5, IM B14, IM B34. Elmotor 1AL-160M-4 er dermed et professionelt drev til applikationer, der kræver 11 kW effekt, høj driftssikkerhed og stabil drift over lange perioder.
