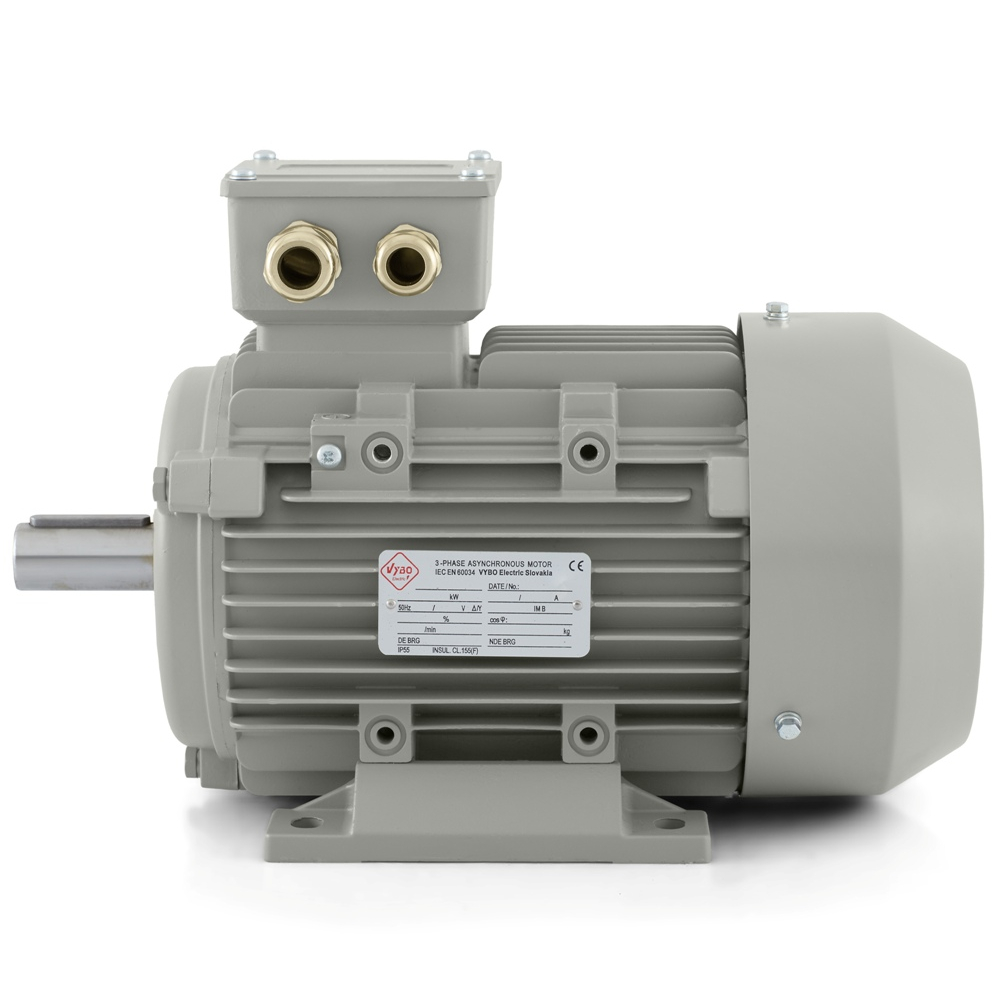

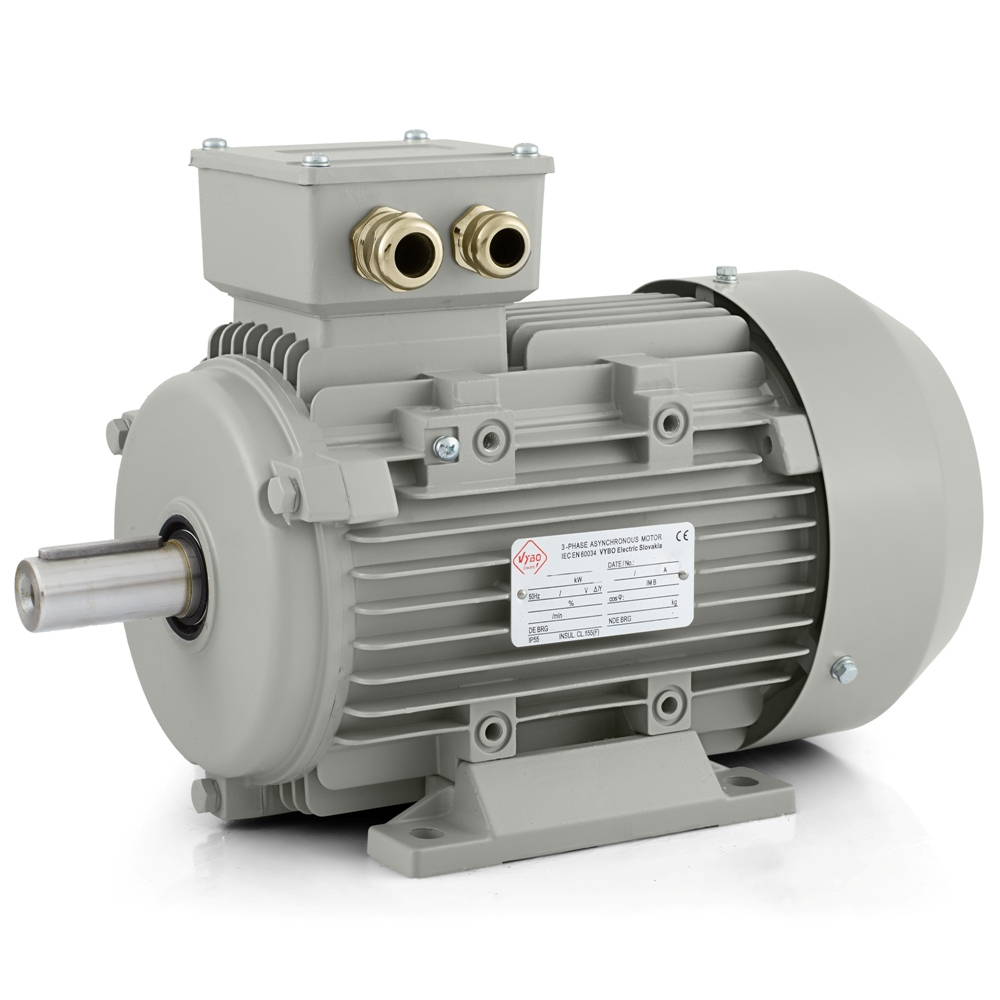

Elektrisk motor 0,75 kW, 905 omdr./min., 400 V, 1AL-90S-6

Elektrisk motor 1AL-90S-6 til teknologier med jævn 6-polet drift

Elektrisk motor 1AL-90S-6 fra VYBO Electric er udviklet til drift, hvor drevet ikke skal arbejde aggressivt, men stabilt, regelmæssigt og med god kontrol over bevægelsen. Effekten på 0,75 kW og det nominelle omdrejningstal på 905 omdr./min. ved 50 Hz skaber en driftsprofil, der passer til udstyr, hvor roligere gang og jævn kraftoverførsel er vigtig. Løsningen anvendes naturligt i ventilatorer, luftbehandlingsanlæg, cirkulationspumper, transportbånd, mindre blandere, emballagemaskiner, filtreringsenheder, doseringsmekanismer, sorteringsudstyr, tørremoduler samt teknologier til behandling af luft eller væske. I disse anvendelser er det ofte afgørende, at motoren holder et stabilt tempo og fungerer godt sammen med maskinens mekanik.

Effekt og hastighed med praktisk betydning

Ved den 6-polede udførelse er det især vigtigt, hvordan motoren opfører sig gennem en længere arbejdscyklus. De nominelle 905 omdr./min. hjælper med at opretholde jævn drift ved materialetransport, ventilation, blanding og drift af teknologiske hjælpeenheder. Effekten på 0,75 kW er egnet, hvor udstyret har brug for et pålideligt drev uden unødigt aggressiv dynamik. Motoren er beregnet til en parabolsk eller lineær belastningskurve og passer derfor både til anlæg med ensartet modstand og systemer, hvor den mekaniske belastning ændres med driftspunktet. Rotorens inertimoment på 0,0029 kg·m² understøtter en passende respons ved start og ændringer i styringen. I praksis betyder det, at drevet ikke virker trægt, og systemet kan reagere forudsigeligt.

Start, strømforsyning og styringsmuligheder

Modellen arbejder med en nominel spænding på 230/400 V i △/Y-forbindelse. Den nominelle strøm er 3,79 A ved 230 V og 2,18 A ved 400 V, hvilket gør det lettere at dimensionere strømforsyning, beskyttelse og vælge passende komponenter i eltavlen. Ved start leverer motoren et startmomentforhold på 2,1, hvilket hjælper med at overvinde indledende modstand uden usikker opstart. Kipmomentforholdet på 2,0 bidrager til stabilitet ved belastningsudsving under drift. Startstrømsforholdet på 5,3 er vigtigt ved den tekniske dimensionering af hele strømgrenen, især hvis motoren startes ofte eller indgår i en kompakt linje.

Den elektriske motor er egnet til direkte DOL-start, frekvensomformerstyring og drift med softstarter. Det betyder, at den kan bruges i enkle faste drev såvel som i teknologier, hvor en blødere start eller tilpasning af hastigheden til processen er ønskelig. På transportører hjælper det med en mere jævn igangsætning af materialet. I luftbehandling er reguleringsmuligheden nyttig. Ved dosering og blanding er kontrolleret adfærd for hele enheden ofte en fordel.

Beskyttelse og driftsbestandighed

Kapslingsklassen IP55 er vigtig i et normalt industrimiljø, hvor støv, fine urenheder eller driftsfugt forekommer. IC411-køling understøtter en stabil termisk tilstand ved regelmæssig belastning. Isolationsklasse F og temperaturstigningsklasse B giver en passende reserve til langvarig daglig drift. Motoren er konstrueret til omgivelsestemperaturer op til +65 °C og højder op til 1000 m og passer derfor både til almindelige industrihaller og varmere arbejdsområder. Servicefaktor 1,0 og driftsformerne S1, S2, S3 og S4-S9 giver mulighed for kontinuerlig drift såvel som intermitterende cyklusser afhængigt af udstyrets funktion.

Et støjniveau på 57 dB(A) og en vibrationshastighed på 2,8 mm/s i vibrationsklasse A understøtter en rolig mekanisk drift. Det er nyttigt, hvor motoren indgår i udstyr med mere præcis montering, hvor mere følsom mekanik følger drevet, eller hvor der lægges vægt på en roligere driftsadfærd.

Mekanisk konstruktion og installationssikkerhed

Akselhøjden på 90 mm giver modellen et godt grundlag for alsidig brug i industrimaskiner og -udstyr. På både DE- og NDE-siden anvendes 6205-2Z-lejer, som understøtter stabil rotorlejring under regelmæssig belastning. Lithiumfedt nr. 2 er velegnet til normale driftsforhold. Afbalancering med halv pasfeder gør korrekt tilslutning til remskive, kobling eller andet transmissionselement lettere. Konstruktionen omfatter 2-M25X1.5-kabelforskruninger, som hjælper med en ren og pålidelig strømtilslutning. Motoren kan rotere i begge retninger og passer derfor også til konstruktioner, hvor den endelige indretning først fastlægges under montering eller idriftsættelse.

1AL OPTIMAL-serien fra VYBO Electric er opbygget som en professionel platform af lavspændingsmotorer i aluminiumshus til bred industriel anvendelse. Fokus ligger på hurtig idriftsættelse, et meget godt forhold mellem pris og kvalitet samt dokumenteret kvalitet i den daglige praksis.

Et drev, der passer godt til regelmæssig drift

Elektrisk motor 1AL-90S-6 kombinerer 0,75 kW effekt, roligt 6-polet omdrejningstal, IP55-beskyttelse og fleksibilitet i styringen. Den passer til teknologier, der kræver stabil gang, pålidelig opstart og en robust mekanisk konstruktion uden unødige komplikationer ved montering og kabling. I industrielle anvendelser giver motoren en rolig driftskarakter og god parathed til daglig brug.
