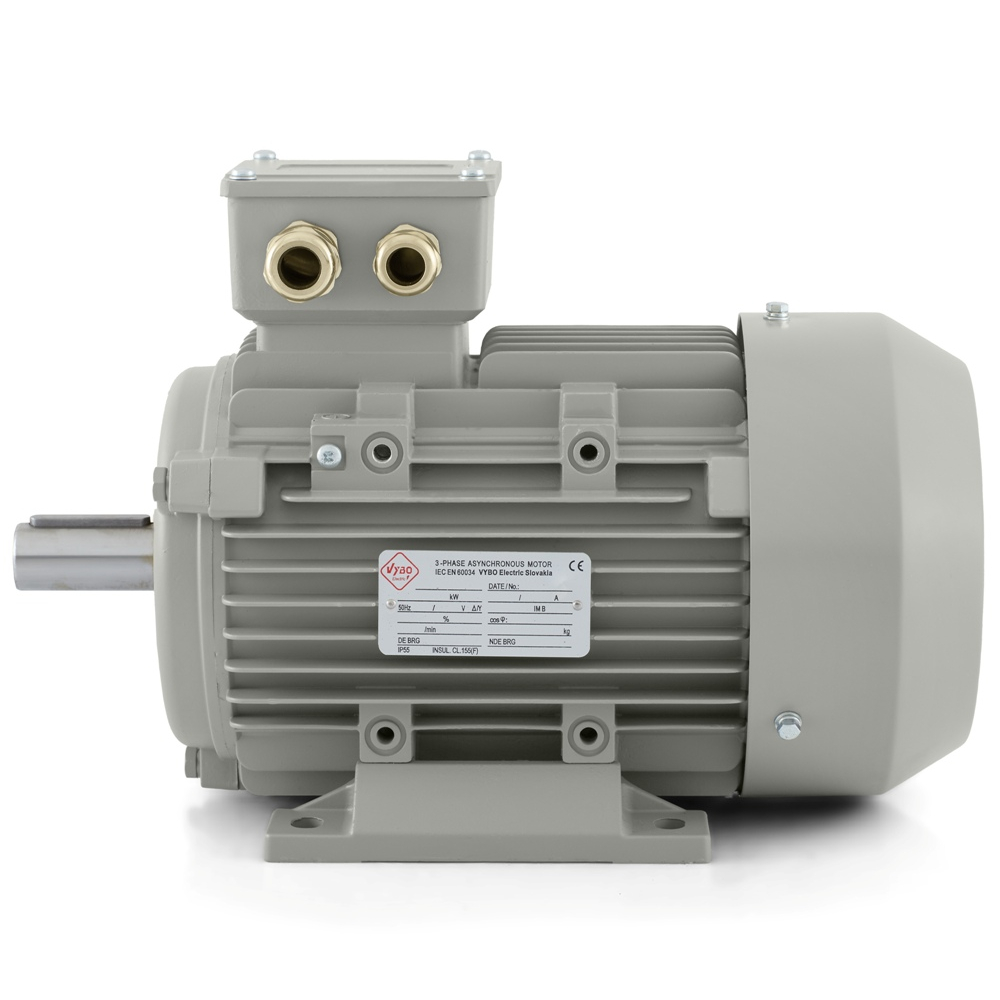

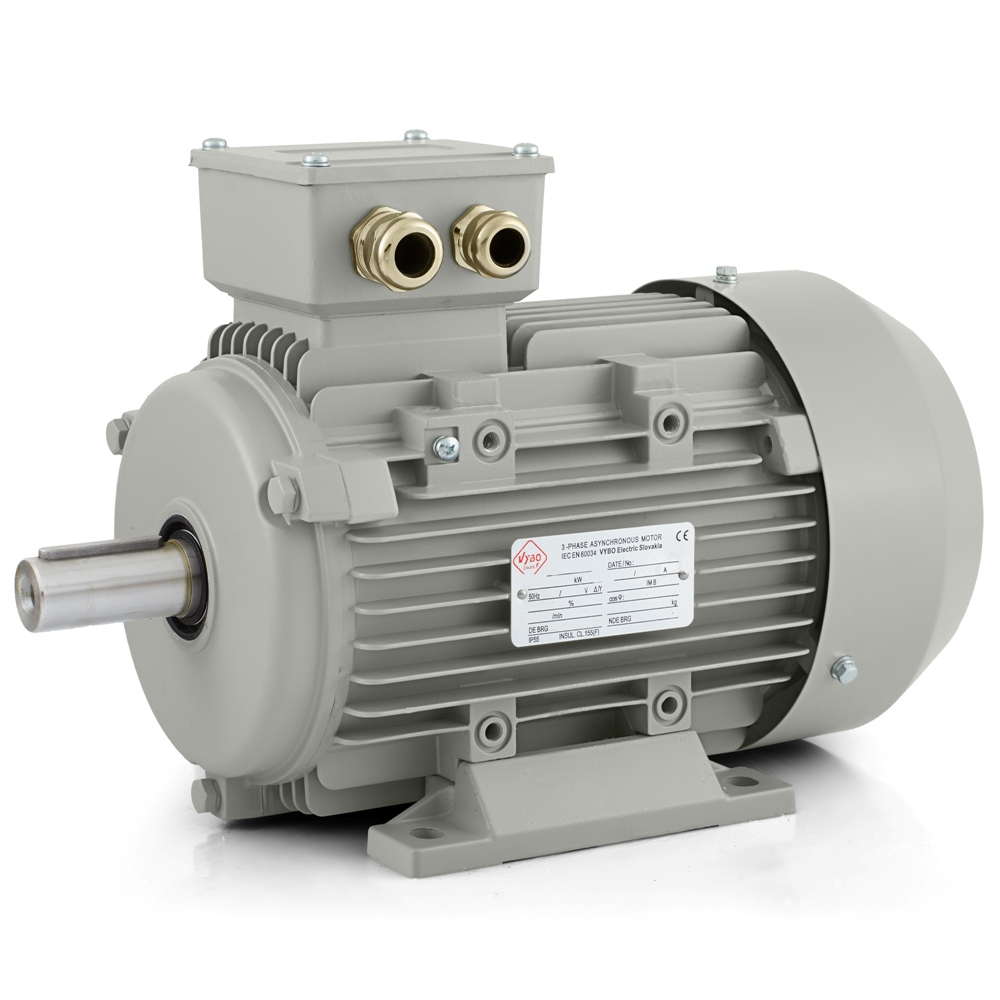

Elektrisk motor 0,75 kW, 1390 omdr./min., 400 V, 1AL-80M2-4

Når et kompakt drev allerede bærer en mærkbar arbejdsbelastning

Elektrisk motor 1AL-80M2-4 fra 1AL OPTIMAL-serien tilhører en effektklasse, hvor der forventes mere af drevet end blot grundlæggende drift. Med en effekt på 0,75 kW, en mærkespænding på 230/400 V og kobling Delta/Y er den klar til teknologier, hvor driften skal være stabil, installationen rimeligt pladsbesparende og motorens adfærd tydeligt forudsigelig gennem hele skiftet. Ved en frekvens på 50 Hz når den et mærkeomdrejningstal på 1390 omdr./min. og arbejder i en 4-polet udførelse. 80 mm byggestørrelsen, dvs. en akselhøjde på 80 mm, giver et solidt grundlag for maskiner, der allerede overfører en mere mærkbar mekanisk belastning, samtidig med at en kompakt konstruktionsløsning bevares.

Denne model passer naturligt til båndtransportører, emballagelinjer, fyldeudstyr, sorteringsmoduler, etiketteringssystemer, blandeanlæg, ventilatorenheder, pumpeenheder, doseringsmekanismer, fødeteknologi, materialehåndteringsudstyr og forskellige automatiserede arbejdsstationer. I disse anvendelser er det ofte afgørende, at motoren kan håndtere en regelmæssig arbejdsrytme uden unødigt urolig karakter og nemt kan integreres i både eksisterende og ny teknologi.

En pålidelig start og en jævn arbejdscyklus er vigtig

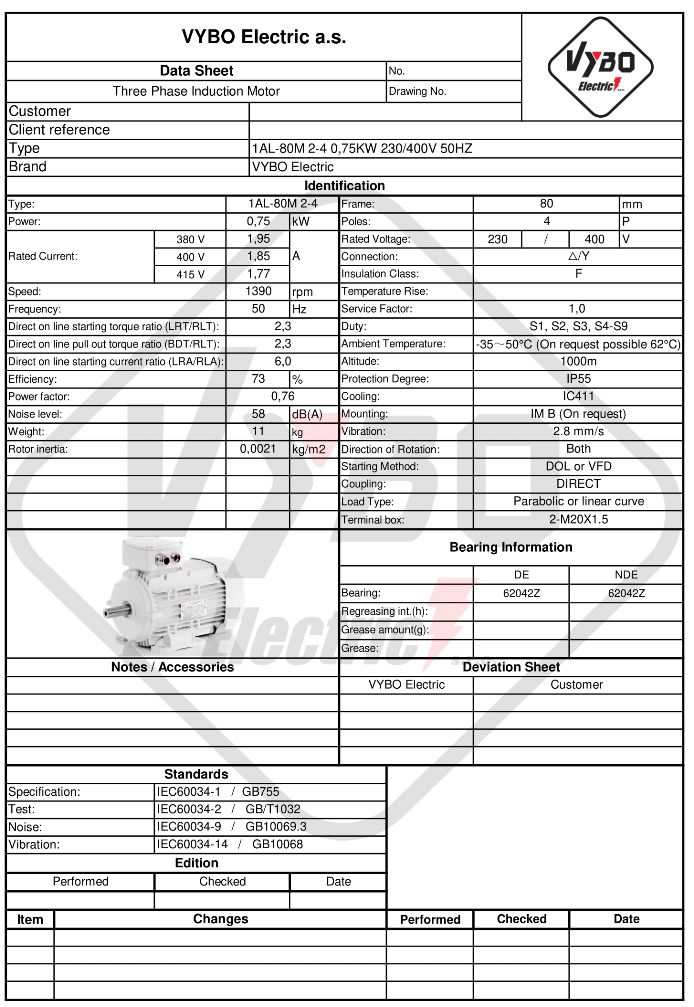

I udstyr med hyppige starter eller et gentaget arbejdstrin er motorens adfærd under opstart meget vigtig. Modellen 1AL-80M2-4 arbejder med en mærkestrøm på 3,22 A ved 230 V og 1,85 A ved 400 V. Startmomentforholdet når 2,3, kipmomentforholdet 2,3 og startstrømsforholdet 6. I praksis er dette en fordel i teknologier, hvor der forventes en forudsigelig start, stabil indkobling og pålidelig adfærd fra drevet, også ved regelmæssig start i produktionen.

En virkningsgrad på 73 % og en effektfaktor på 0,76 understøtter afbalanceret drift under længere belastning. Motoren er beregnet til en belastningstype med en parabolsk eller lineær belastningskarakteristik og er derfor velegnet til mekanismer med varierende modstand, middel flow og materialebevægelse. Også rotorens inertimoment på 0,0021 kg·m² er vigtigt. I udstyr, hvor arbejdstrinnet gentages med regelmæssige intervaller, hjælper det med at bevare en god respons i drevet og en mere jævn adfærd i hele enheden.

Drift i et produktionsmiljø stiller tydelige krav til motoren

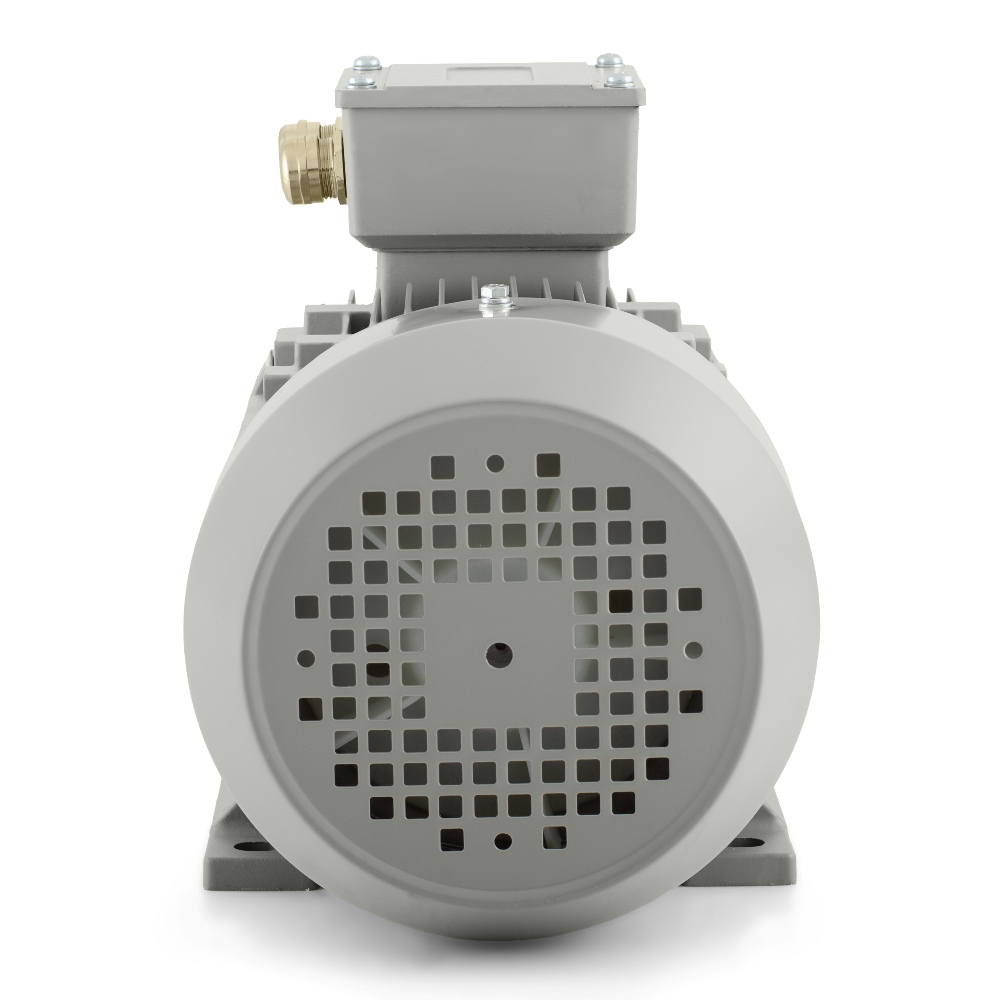

Et drev i industrien skal fungere pålideligt også i miljøer, hvor der forekommer støv, højere temperaturer eller regelmæssig mekanisk belastning. Derfor er kapslingsklasse IP55 vigtig, da den hjælper med at beskytte motorens indvendige dele mod støv og vandsprøjt. I emballeringsmaskiner, transportmoduler, blandeudstyr eller materialehåndteringsteknologi er dette en praktisk fordel, der understøtter langsigtet driftssikkerhed. Den termiske stabilitet sikres af IC411-køling, mens rammen i 1AL OPTIMAL-serien er konstrueret til effektiv varmeafledning.

Motoren anvender isolationsklasse F og temperaturstigning B. Den er beregnet til en omgivelsestemperatur på op til +65 °C og højder op til 1000 m. Servicefaktoren 1,0 sammen med driftsformerne S1, S2, S3, S4-S9 udvider anvendelsesområdet fra kontinuerlig drift til intermitterende sekvenser. Et støjniveau på 58 dB(A) og vibrationer på 2,8 mm/s i klasse A hjælper med at bevare en kultiveret mekanisk karakter, hvilket er vigtigt i maskiner, hvor stabilitet, præcision og den samlede arbejdskomfort i hallen overvåges.

Mekanisk udførelse og styring uden unødige begrænsninger

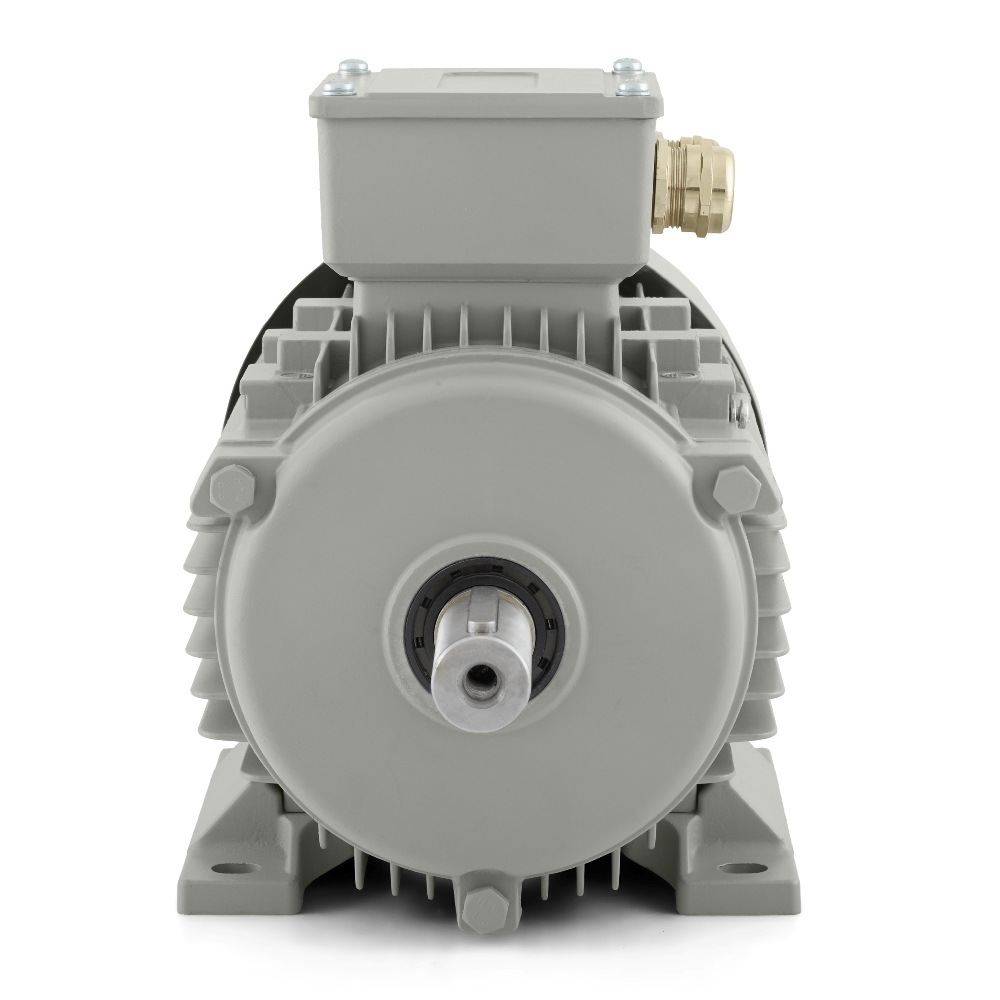

Både DE- og NDE-enden er udstyret med 6204-2Z-lejer. Smøringen foretages med lithiumbaseret fedt nr. 2 i den passende temperaturklasse. Afbalancering med halv pasfeder understøtter jævn gang ved montering af remskiver, koblinger og andre kraftoverføringselementer. Motoren er egnet til DOL-start og understøtter også styring via en frekvensomformer og en softstarter. Den kan derfor tilpasses både enklere anvendelser og teknologier, der kræver en blødere opstart eller bedre startstyring.

Motoren kan rotere i begge retninger, hvilket udvider anvendelsen i reverserende mekanismer, tovejsfødninger og udstyr med skiftende retning af arbejdsbevægelsen. Til elektrisk tilslutning er der forberedt 2-M20X1.5 kabelforskruninger. Også logistikken er praktisk. Emballagevægten er 11 kg, og emballagemålene er 320 × 220 × 260 mm, så håndteringen ved installation, opbevaring og serviceudskiftning forbliver enkel.

1AL OPTIMAL som en gennemprøvet platform til industrien

1AL OPTIMAL-serien er en af VYBO Electrics bedst sælgende serier med mere end 30.000 installerede enheder i industrien. 1AL OPTIMAL hører til blandt de bedst sælgende elmotorer fra VYBO Electric og har mere end 30.000 installerede enheder i industrien. Serien er kendt for et meget godt forhold mellem pris og ydelse, dokumenteret kvalitet, høj kompatibilitet og hurtig idriftsættelse. Praktiske fordele omfatter også funktioner som en forstærket klemkasse, forbedret beskyttelse af IP55-klemkassedækslet, et ventilatordæksel af stål og kompatible fødder. Ved installation kan følgende udførelser anvendes: IM B3, IM B35, IM B5, IM B14, IM B34. Den elektriske motor 1AL-80M2-4 er dermed et pålideligt trefaset drev til virksomheder, der har brug for kompakte dimensioner, et solidt mekanisk fundament og stabil drift i den daglige industrielle anvendelse.
