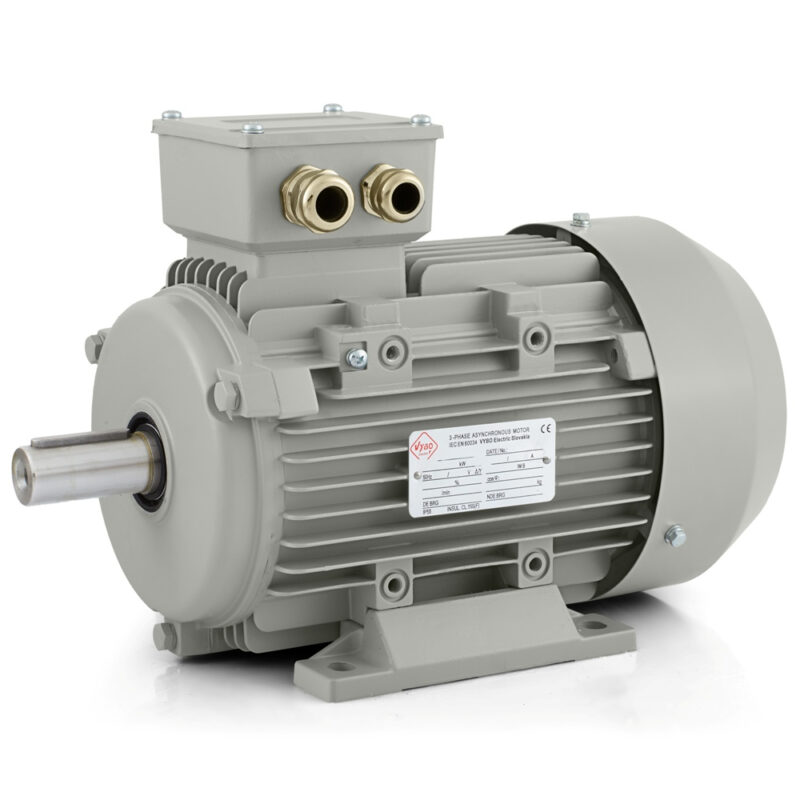

Elektrisk motor 0,55 kW, 880 omdr./min., 400 V, 1AL-80M2-6

Elektrisk motor 1AL-80M2-6 til pålidelig kraftoverførsel og jævn 6-polet drift

Elektrisk motor 1AL-80M2-6 fra VYBO Electric er udviklet til drift, hvor stabil opstart, jævnt omdrejningstal og problemfri integration i et almindeligt trefasesystem forventes. Effekten på 0,55 kW, den nominelle spænding på 230/400 V og △/Y-forbindelsen gør den til et praktisk drev for teknologier, der kræver en afbalanceret kombination af kompakt størrelse og pålidelig drift. Den nominelle strøm på 2,78 A ved 230 V og 1,6 A ved 400 V giver et godt grundlag for korrekt dimensionering af tilslutning, beskyttelse og styring. Ved 50 Hz når det nominelle omdrejningstal 880 omdr./min.; der er derfor tale om en 6-polet motor med en roligere og mere ensartet gang, der passer til udstyr, hvor stabil bevægelse er vigtigere end hurtig dynamik.

Elektriske egenskaber og deres praktiske betydning

I en teknisk installation er det ikke kun vigtigt, at motoren kører, men også hvordan den opfører sig ved start og under normal belastning. Startmomentforholdet på 2,1 hjælper motoren med at overvinde den indledende modstand uden usikker opstart. Kipmomentforholdet på 1,9 understøtter stabilitet, når belastningen svinger og den mekaniske belastning ændres i løbet af cyklussen. Startstrømsforholdet på 4,7 er vigtigt for den elektriske dimensionering af hele systemet, især ved hyppigere starter eller tilslutning til mere kompakte eltavler. Motoren er egnet til direkte DOL-start, frekvensomformerstyring og drift med softstarter. Det udvider anvendelsesområdet fra enkle faste drev til applikationer, hvor en blødere start eller regulering af arbejdsrytmen er nødvendig.

Denne udførelse er eksempelvis praktisk i ventilatorer, udsugningsenheder, mindre pumper, transportbånd, emballagemaskiner, blandeudstyr, sorteringsmoduler, doseringsteknologi, filtreringsenheder, etiketteringslinjer og servicemekanismer i produktionsudstyr. I disse anvendelser er det afgørende, at motoren arbejder tydeligt, jævnt og uden unødigt pludselige reaktioner.

Omdrejningstal, belastning og driftskarakter

Det nominelle omdrejningstal på 880 omdr./min. definerer denne models driftskarakter meget tydeligt. Det er et tempo, der passer til teknologier med fokus på jævn gang, mere præcis fremføring eller kontrolleret mekanisk adfærd. Motoren er beregnet til en parabolsk eller lineær belastningskurve og egner sig derfor både til udstyr med jævn modstand og til applikationer, hvor belastningen ændrer sig efter driftspunktet. Rotorens inertimoment på 0,0019 kg·m² giver en hurtig reaktion uden unødig træghed. Ved start, stop og styring via frekvensomformer opfører motoren sig derfor forudsigeligt, hvilket er vigtigt i teknologiske enheder med gentagne cyklusser.

Driftsformerne S1, S2, S3 og S4-S9 giver modellen et bredt anvendelsesområde. Afhængigt af udstyrets karakter kan den arbejde både kontinuerligt og i intermitterende cyklusser. Servicefaktoren på 1,0 svarer til en præcist defineret og pålidelig arbejdsbelastning inden for de nominelle betingelser.

Konstruktion, beskyttelse og temperaturbestandighed

Rammestørrelsen på 80 mm er en afbalanceret løsning til maskiner, hvor kompakthed er nødvendig, men hvor der samtidig kræves en tilstrækkeligt robust mekanisk konstruktion. Kapslingsklassen IP55 hjælper med at beskytte motoren mod støv og normal driftsfugt, hvilket er afgørende i industrielle miljøer. IC411-køling understøtter et stabilt termisk niveau ved daglig brug. Isolationsklasse F og temperaturstigningsklasse B giver en passende reserve til langvarig drift. Motoren er beregnet til omgivelsestemperaturer op til +65 °C og højder op til 1000 m og fungerer derfor godt under både normale og varmere driftsforhold.

Et støjniveau på 54 dB(A) og en vibrationshastighed på 2,8 mm/s med vibrationsklasse A understøtter rolig mekanisk gang. Det er ofte vigtigt i udstyr, hvor motoren arbejder sammen med mere præcise dele af linjen, eller hvor en roligere driftsprofil overvåges. 1AL OPTIMAL-serien er bygget som en professionel VYBO Electric-platform til bred industriel brug med aluminiumshus, dokumenteret kvalitet og hurtig idriftsættelse.

Mekanisk konstruktion og monteringsdetaljer

På både DE- og NDE-siden anvendes 6204-2Z-lejer, som bidrager til stabil rotorlejring og pålidelig drift under regelmæssig belastning. Lithiumfedt nr. 2 er egnet til normale industrielle forhold. Afbalancering med halv pasfeder understøtter korrekt kobling til udstyrets mekaniske elementer. Konstruktionen omfatter 2-M20X1.5-kabelforskruninger, som gør det lettere at føre strømforsyningen ind på en ren måde. Motoren kan rotere i begge retninger og kan derfor let tilpasses konstruktionen af en bestemt maskine eller linje.

Den emballerede vægt på 11 kg og emballagemålene 320 × 220 × 260 mm er praktiske ved logistik, håndtering og forberedelse af installationen. Effektfaktoren på 0,72 og virkningsgraden på 65 % bidrager til en mere præcis teknisk dimensionering af udstyret og planlægning af driftsforholdene.

Praktisk drev til daglig industriel drift

Elektrisk motor 1AL-80M2-6 er egnet alle steder, hvor teknologien skal arbejde roligt og pålideligt uden unødige komplikationer ved tilslutning eller styring. Den kombinerer 0,55 kW effekt, 6-polet udførelse, IP55-beskyttelse og fleksibilitet ved både start og regulering. Til produktion, bygningsinstallationer og forskellige industrielle mekanismer udgør den en stabil løsning, som er let at integrere i driften og bevarer en afbalanceret arbejdsform på lang sigt.
