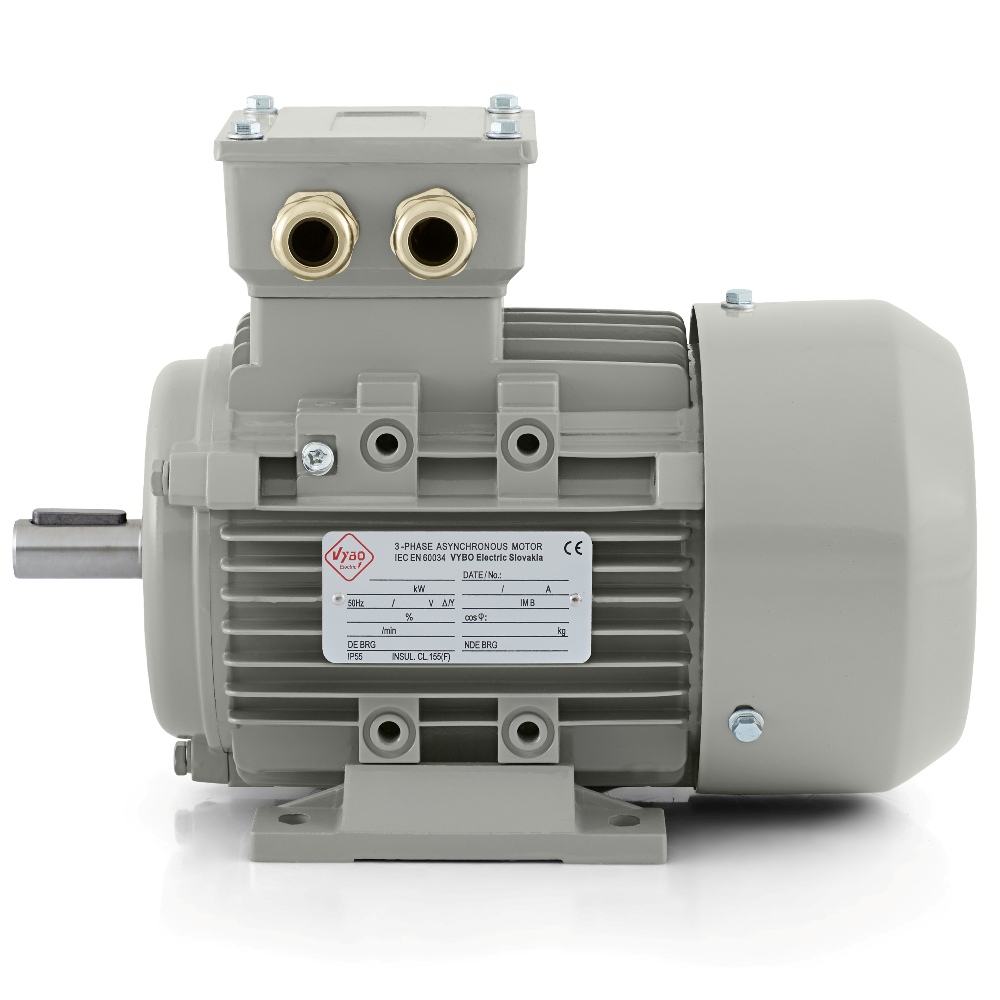

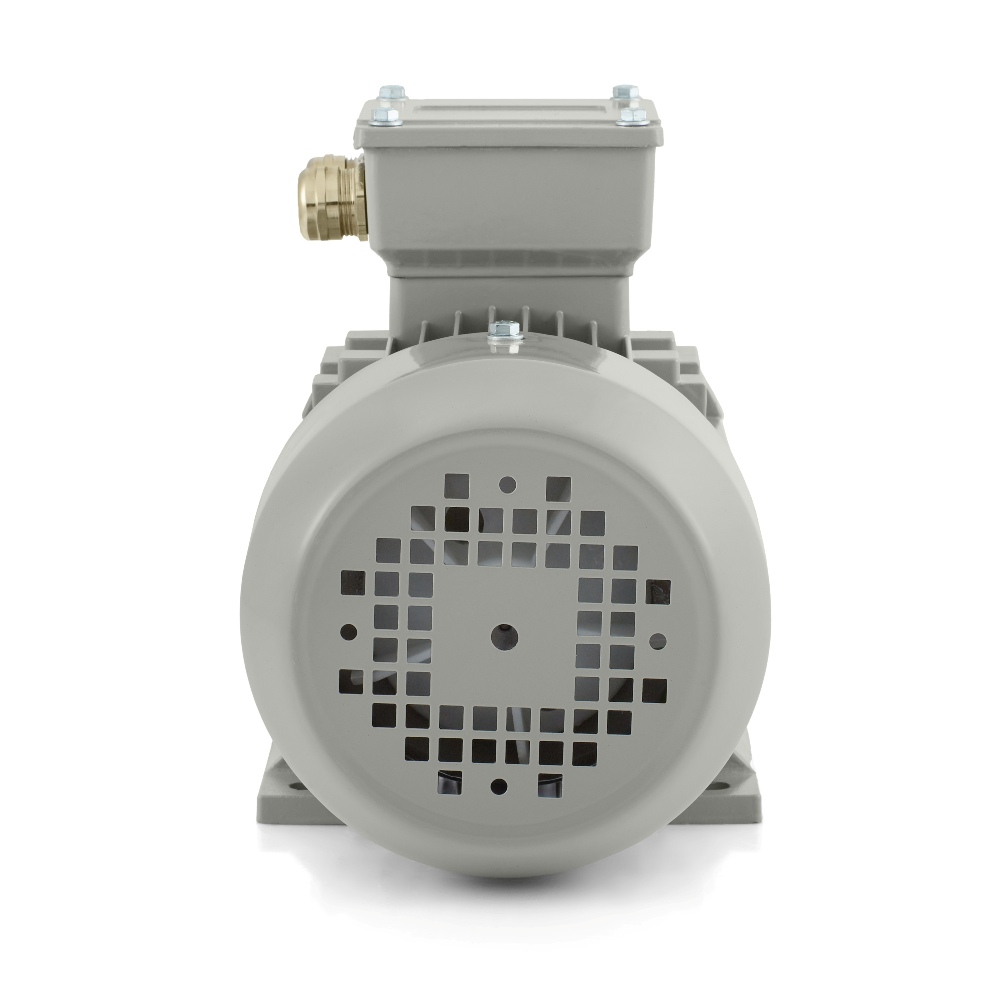

Elektrisk motor 0,37 kW, 1340 omdr./min., 400 V, 1AL-71M2-4

Elektrisk motor 1AL-71M2-4 til regelmæssig drift af produktions- og håndteringsenheder

Elektrisk motor 1AL-71M2-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor med en effekt på 0,37 kW, mærkespænding på 230/400 V og trekant/stjerne-kobling. Ved en frekvens på 50 Hz når den et nominelt omdrejningstal på 1340 omdr./min. og arbejder i en 4-polet udførelse. 71 mm byggestørrelsen, altså en akselhøjde på 71 mm, er egnet til maskiner og teknologiske moduler, hvor kompakt installation af drevet, god adgang ved montage og pålidelig drift under gentagne arbejdscyklusser er nødvendig.

Modellen anvendes naturligt i båndtransportører, doseringsenheder, pakkeudstyr, etiketteringsmoduler, sorteringsmekanismer, lettere blandeenheder, ventilatorenheder, pumpemoduler, fødesystemer, lukkemekanismer, laboratorieudstyr og automatiserede arbejdspladser. I sådanne anvendelser er det vigtigt, at motoren kører jævnt, kan integreres i linjen uden problemer og håndterer både længere drift og gentagne starter uden unødigt hård mekanisk reaktion.

Effektniveau egnet til kompakte industrimaskiner

Effekten på 0,37 kW er et praktisk valg, når drevet allerede skal have en mærkbar reserve til regelmæssig drift, men samtidig bevare kompakte mål og enkel montage. Med en nominel strøm på 1,91 A ved 230 V og 1,1 A ved 400 V integreres motoren godt i standard industrielle systemer. En virkningsgrad på 67 % og en effektfaktor på 0,75 understøtter en afbalanceret drift i udstyr, hvor drevet arbejder i lange perioder som en stabil del af maskinen.

Ved opstart er det vigtigt, at forholdet for startmoment er 2,2, forholdet for kipmoment 2,1 og forholdet for startstrøm 5,2. I praksis hjælper dette i udstyr, der startes regelmæssigt, arbejder med lette til middelstore belastninger og skal bevare forudsigelig adfærd uden unødige stød. Belastningstypen med en parabolsk eller lineær belastningskarakteristik udvider også anvendelsen i teknologier med skiftende modstand, ved materialebevægelse og ved arbejde med strømmende medier.

Rolig drift i teknologier, der kører hver dag

I små og mellemstore maskiner bliver enhver unøjagtighed, overdreven støj eller uønsket vibration hurtigt tydelig. Model 1AL-71M2-4 skiller sig derfor ud med et støjniveau på 55 dB(A) og vibrationer på 2,8 mm/s i klasse A. Denne udførelse understøtter en jævn linjedrift og hjælper med at begrænse overførsel af svingninger til maskinrammen. I sorteringsmoduler, pakkemaskiner, transportører eller overføringsmekanismer er en rolig mekanisk respons også vigtig for hele teknologiens stabilitet.

Rotorens inertimoment på 0,0013 kg·m² er også vigtigt. I anvendelser med regelmæssig start, stop eller korte arbejdssekvenser bidrager det til en god respons fra drevet. Ved gentagen dosering, trinvis fremføring eller periodisk materialetransport har denne egenskab direkte betydning for arbejdscyklussens jævnhed og gentagelighed.

Modstandsdygtighed over for støv, varme og normal belastning

1AL-71M2-4 har kapslingsklasse IP55, som hjælper med at beskytte motorens indvendige dele mod støv og vandsprøjt. Det er praktisk i drift, hvor materialer håndteres, pakkes eller sorteres, eller hvor drevet er placeret i tekniske enheder med større forekomst af urenheder. IC411-køling understøtter et stabilt termisk niveau, og rammen i 1AL OPTIMAL-serien er konstrueret til effektiv varmeafledning.

Motoren anvender isolationsklasse F og temperaturstigningsklasse B. Den er beregnet til omgivelsestemperaturer op til +65 °C og en højde på op til 1000 m. Servicefaktoren 1,0 og driftsformerne S1, S2, S3, S4-S9 gør det muligt at bruge motoren både i kontinuerlig drift og i intermitterende processer. Det er nyttigt i drift, hvor én maskine kører uden afbrydelse, mens en anden udfører gentagne sekvenser efter linjens rytme eller styringens krav.

Mekanisk montage og styring i overensstemmelse med industriel praksis

På DE- og NDE-siden er der monteret 6202-2Z-lejer. Smøringen sker med lithiumbaseret fedt nr. 2 i den relevante temperaturklasse. Afbalancering med halv pasfeder understøtter sikker montering af remskiver, koblinger og andre kraftoverføringselementer. Ved montering af mekaniske dele er jævn gang vigtig for langvarig stabilitet og rolig opførsel i hele enheden.

Motoren er egnet til DOL-start, styring med en frekvensomformer og brug med en softstarter. Derfor kan den tilpasses både enklere og mere krævende driftskrav. Motoren kan rotere i begge retninger, hvilket udvider anvendelsen i reverserende mekanismer, tovejs-fødninger og teknologiske enheder, hvor arbejdsretningen skifter efter procesfasen. Til elektrisk tilslutning er 2-M20X1.5 kabelforskruninger forberedt.

1AL OPTIMAL-serien som en gennemprøvet løsning til industrien

Serien 1AL OPTIMAL er en af VYBO Electrics bedst sælgende serier, med mere end 30.000 installerede enheder i industrien. 1AL OPTIMAL er blandt VYBO Electrics bedst sælgende elektriske motorer. Det er en professionel lavspændingsløsning med aluminiumshus til både standard og krævende drift, med meget godt forhold mellem pris og kvalitet, gennemprøvet kvalitet og høj kompatibilitet. Mere end 30.000 enheder er installeret i industrien, hvilket bekræfter, at serien har bevist sin værdi gennem lang tid i virkelig drift. Til montage kan udførelserne IM B3, IM B35, IM B5, IM B14, IM B34 anvendes.

Logistikken er også praktisk. Den emballerede vægt er 6,3 kg og emballagemålene 260 × 170 × 215 mm, så håndtering ved montage, opbevaring og serviceudskiftning forbliver enkel. Elektrisk motor 1AL-71M2-4 er derfor et velegnet valg til drift, der kræver et kompakt trefaset drev med IP55-beskyttelse, afbalanceret gang og et pålideligt teknisk grundlag for daglig industriel anvendelse.
