Elektrisk motor 0,37 kW, 2755 omdr./min., 400 V, 1AL-71M1-2

Elektrisk motor 1AL-71M1-2 0,37 kW til udstyr, hvor rolig gang og driftssikkerhed er vigtige

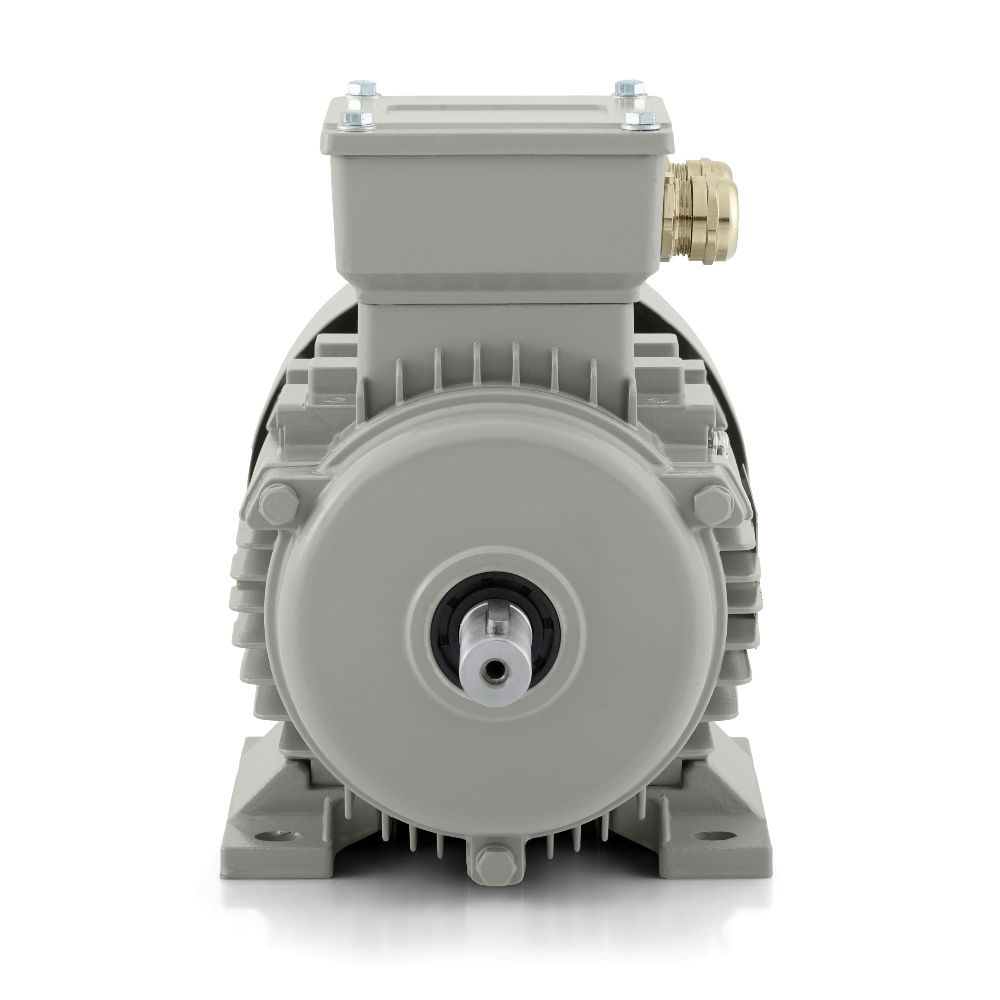

Til mindre og mellemlight industrielle drev er det afgørende, at motoren ikke kun er kompakt, men også kan arbejde stabilt gennem hele driftscyklussen. Den elektriske motor 1AL-71M1-2 fra VYBO Electric er netop forberedt til denne type anvendelse. Det er en trefaset asynkronmotor med en effekt på 0,37 kW, 2-polet udførelse og et nominelt omdrejningstal på 2755 omdr./min. ved 50 Hz. Den nominelle spænding på 230/400 V og trekant/stjerne-forbindelsen gør den nem at integrere i standard trefasede systemer i industrien.

Rammestørrelse 71 giver modellen et praktisk grundlag for teknologi, hvor regelmæssig drift, pålidelig start og god holdbarhed i daglig brug forventes. Effektniveauet på 0,37 kW er særlig interessant, hvor drevet allerede udfører en vigtigere arbejdsopgave, men der stadig kræves en pladsbesparende løsning. I udstyr, der indgår i serielle processer, hjælpeoperationer i produktionen eller teknologi med gentagne starter, tilbyder denne motor en meget god balance mellem størrelse, driftssikkerhed og praktisk anvendelighed.

Et godt valg, hvor start og stabil drift veksler

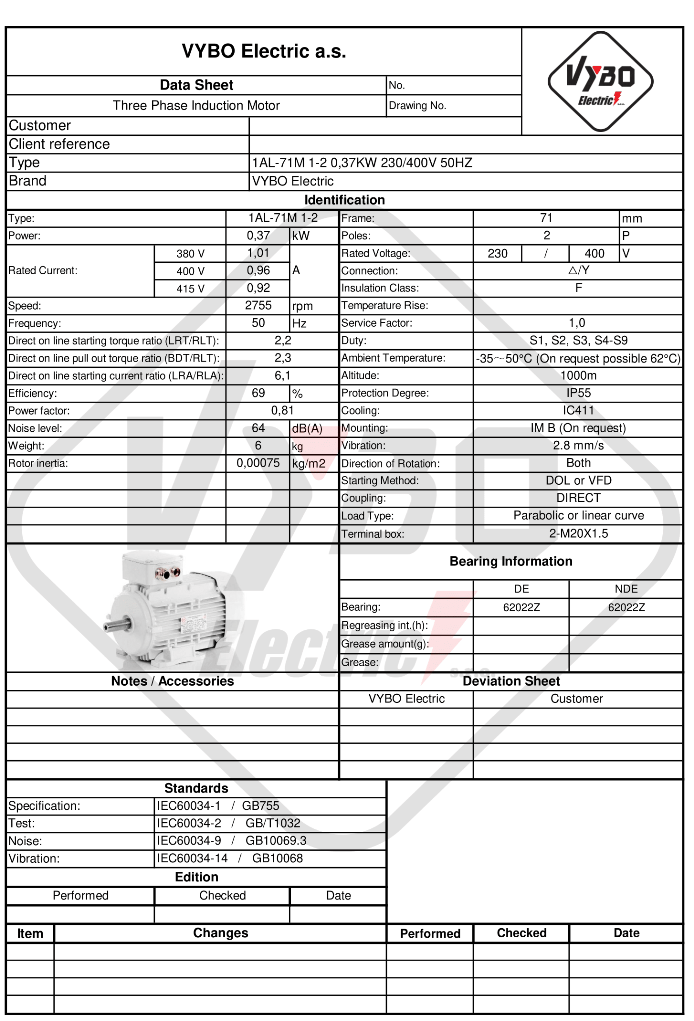

Modellen 1AL-71M1-2 arbejder med en effektfaktor på 0,81 og en virkningsgrad på 69 %. Den nominelle strøm er 1,67 A ved 230 V og 0,96 A ved 400 V, hvilket giver konstruktører og serviceteknikere et præcist grundlag for korrekt elektrisk dimensionering. I praksis er startkarakteristikken og reaktionen på belastningsændringer dog ofte afgørende i denne effektklasse. Et startmomentforhold på 2,2, et maksimalt momentforhold på 2,3 og et startstrømsforhold på 6,1 viser, at motoren er klar til at håndtere arbejdsstarter sikkert og uden unødigt uroligt forløb.

Det er især vigtigt i udstyr, der ikke kører i én konstant tilstand. Fødere, transportørgrene, emballagemoduler, ventilationsenheder eller doseringsmekanismer arbejder ofte i en rytme, hvor start, stabil drift og belastningsændringer veksler regelmæssigt. Netop i sådanne omgivelser bliver forskellen tydelig mellem en motor, der blot kører, og en motor, der hjælper hele teknologien med at arbejde jævnt og pålideligt.

Driftsformer tæt på den virkelige produktion

1AL-71M1-2 er egnet til driftsformerne S1, S2, S3 og S4-S9. Det betyder, at den kan anvendes både i kontinuerlig drift og i teknologi med intermitterende eller cyklisk belastning. Servicefaktoren 1,0 svarer til nominelle arbejdsforhold, og den parabolske eller lineære belastningskarakteristik udvider anvendelsesmulighederne i udstyr med forskellige modstandskarakteristikker gennem driftscyklussen.

I den daglige produktion er dette en praktisk fordel. I mange processer driver motoren ikke blot en enkel, ensartet mekanisme. Den er ofte en del af et forløb, hvor dosering, tilførsel, udsugning, blanding eller materialeoverførsel skifter med kortere intervaller. At kunne stole på motoren også i denne driftsrytme er vigtigt for et jævnt forløb i hele teknologien.

Holdbarhed med reel betydning i industrien

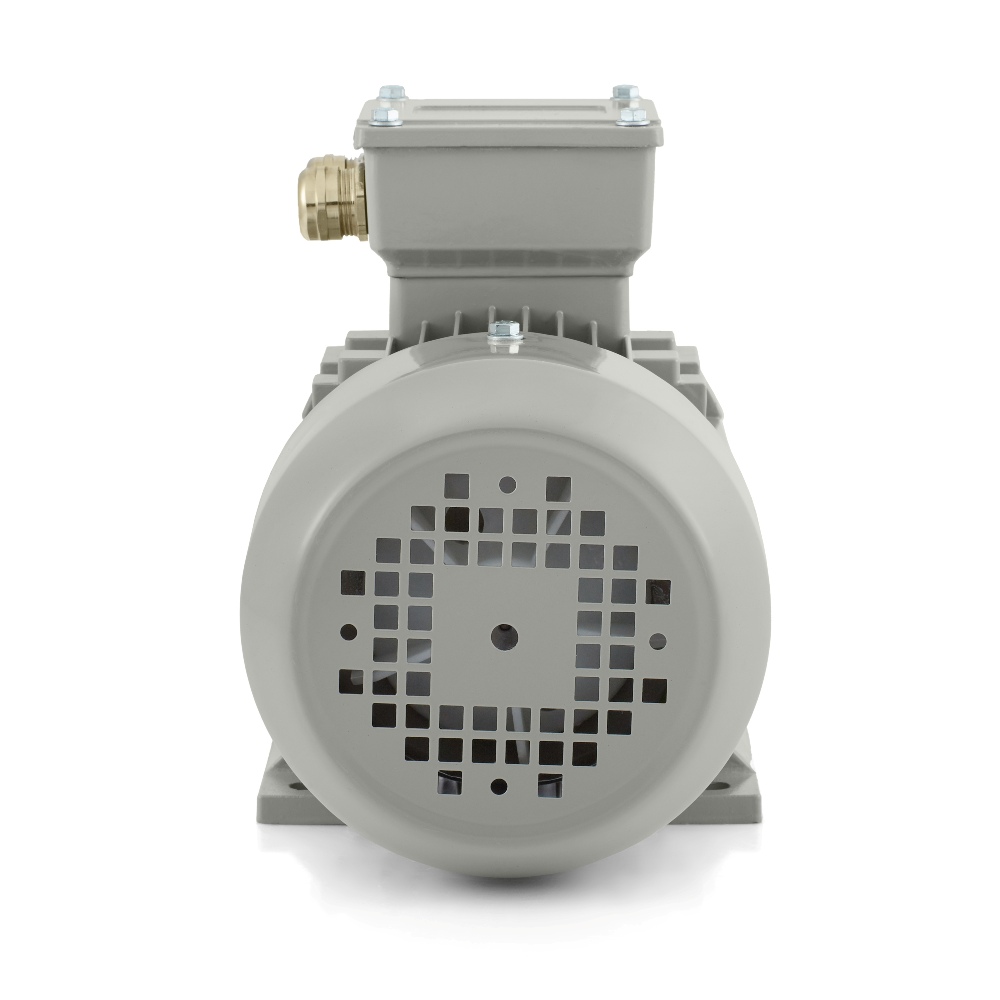

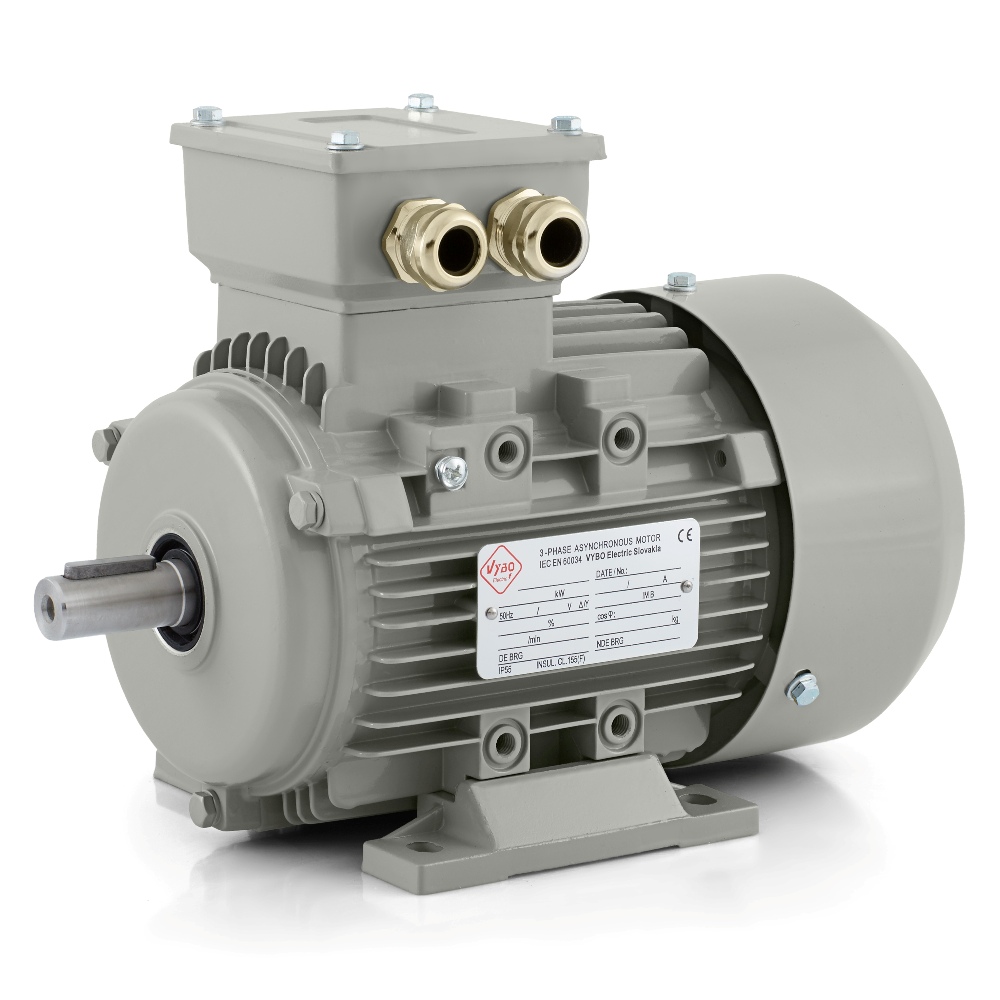

Motoren leveres i en aluminiumsramme og har beskyttelsesklasse IP55. Det betyder beskyttelse mod støv og vandstråler, hvilket er særdeles vigtigt i den daglige drift i værksteder, produktionshaller og teknikrum. IC411-køling understøtter stabile termiske forhold ved længere drift og hjælper med at opretholde pålidelig gang også under mere krævende arbejdsforhold. Isolationsklasse F og temperaturstigning B fuldender billedet af en motor, der er klar til regelmæssig industriel brug.

Rolig gang understøttes af en vibrationshastighed på 2,8 mm/s i klasse A og et støjniveau på 64 dB(A). For udstyr, der indgår i mindre produktionslinjer eller står tæt på operatøren, er dette en praktisk værdi. Motoren kan rotere i begge retninger, hvilket udvider anvendelsen i universelle eller reversible mekanismer. Afbalanceringen udføres med halv pasfeder. På både DE- og NDE-siden anvendes lejer 6202-2Z, og smøringen sker med lithiumbaseret fedt nr. 2.

Hvor modellen naturligt finder anvendelse

Effekten på 0,37 kW og omdrejningstallet på 2755 omdr./min. gør motoren ideel til teknologi, der kræver hurtig mekanisk ydelse og pålidelig daglig drift. Den egner sig godt til mindre transportører, råvarefødere, emballageudstyr, mærkningsmoduler, sorteringsenheder og doseringsstationer. Den finder også anvendelse i ventilatorenheder, udsugningssystemer, cirkulationspumper, lettere blandere, fyldestationer, laboratorieudstyr, montagelinjer, servicemoduler og hjælpedrev i produktionssystemer.

Den vigtigste fordel er, at motoren ikke fungerer som et unødigt kraftigt element i maskinen, men som et præcist valgt drev til opgaver, hvor driftssikkerhed, god integration og stabil gang betyder noget. I udstyr med begrænset plads er dette en væsentlig driftsmæssig fordel.

Fordelene ved 1AL OPTIMAL-platformen uden unødig kompleksitet

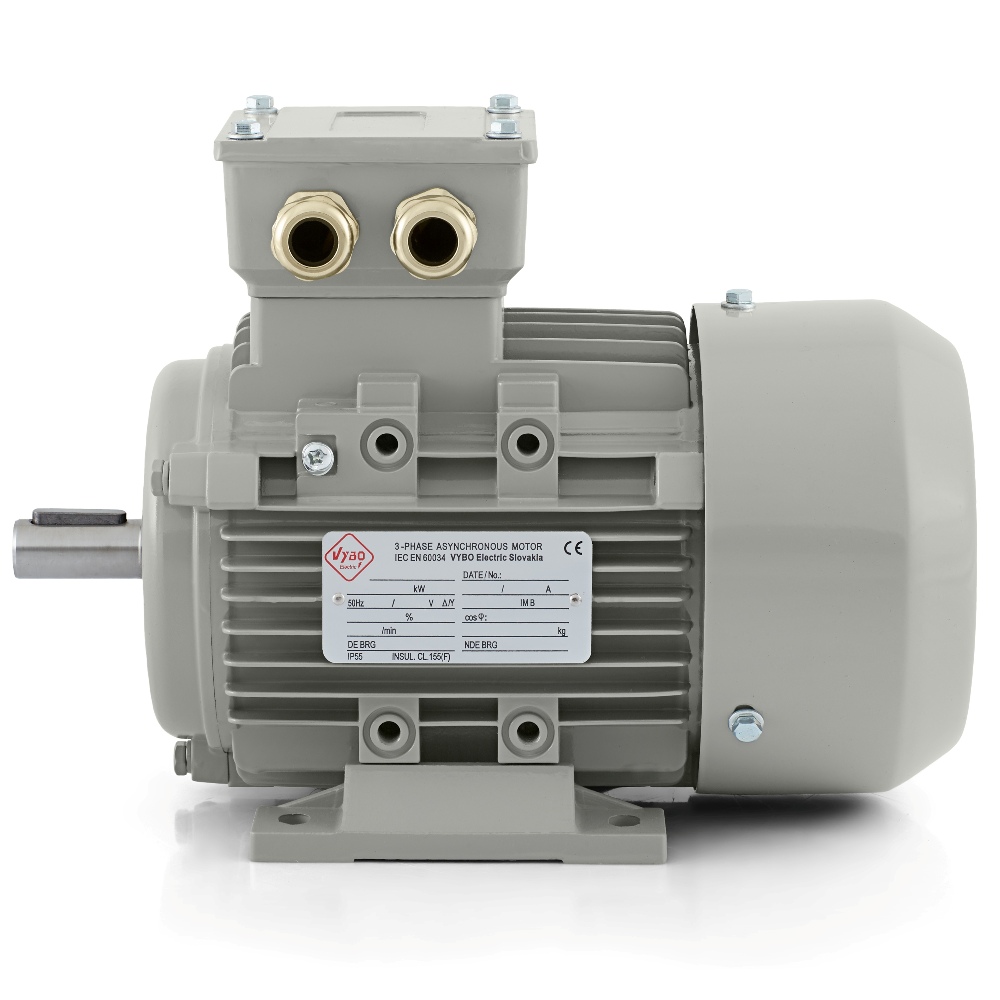

Modellen tilhører 1AL OPTIMAL-serien, som er kendt som en gennemprøvet løsning til både standarddrift og mere krævende anvendelser. Platformens styrker er høj kompatibilitet, hurtig og enkel idriftsættelse, dokumenteret kvalitet og meget god værdi for pengene. Ved montage og integration er det også vigtigt, at serien fås i udførelserne IM B3, IM B35, IM B5, IM B14 og IM B34. Motoren er udstyret med kabelforskruninger 2-M20X1.5. Emballagemål på 260 × 170 × 215 mm, emballagevægt på 6 kg og rotorens inertimoment på 0,00075 kg·m² fuldender det tekniske billede af håndtering og mekanisk adfærd.

Motoren er egnet til start med DOL-metoden og, hvis den konkrete teknologi kræver det, også til styring med en frekvensomformer eller softstarter. 1AL-71M1-2 er derfor et praktisk valg til industrielle drev, hvor kompakte mål, stabil drift og egnethed til regelmæssig arbejdsbrug kombineres.
