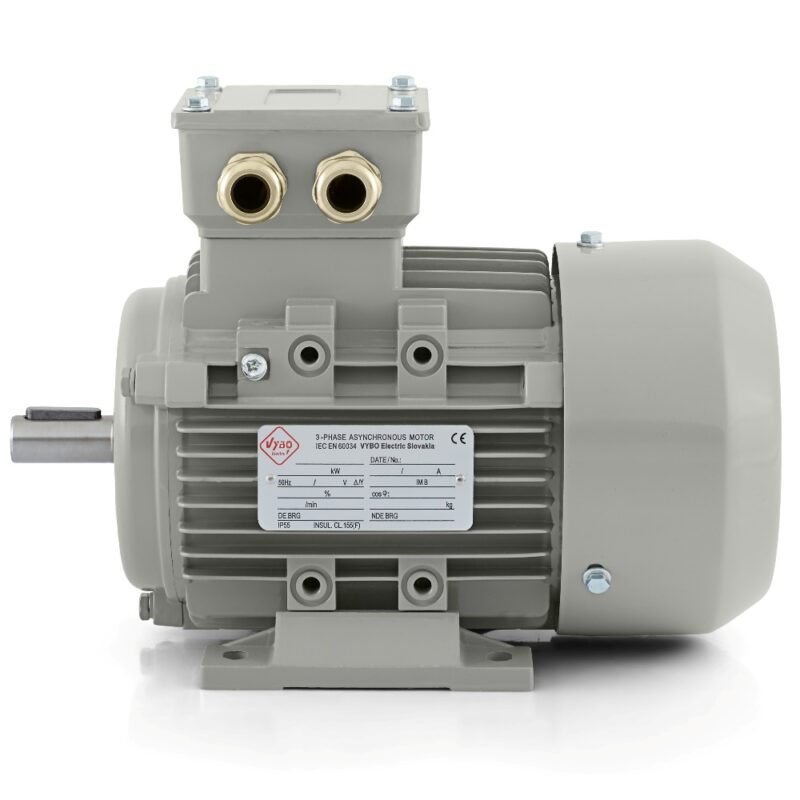

Elektrisk motor 0,25 kW, 870 omdr./min., 400 V, 1AL-71M2-6

Kompakt elmotor 1AL-71M2-6 til præcis montering og rolig drift

Elmotor 1AL-71M2-6 fra VYBO Electric er en af de 6-polede trefaseløsninger til teknologier, hvor jævn bevægelse, kompakte mål og pålidelig idriftsættelse er vigtige. Rammestørrelsen på 71 mm hjælper ved installation i mindre maskiner og udstyr, hvor hver millimeter plads ofte er afgørende. Effekten på 0,25 kW og mærkehastigheden på 870 o/min skaber en driftsprofil til udstyr, der ikke behøver hurtig kørsel, men en ren og jævn energioverførsel. Drevet anvendes blandt andet i mindre ventilatorer, cirkulationspumper, emballagemekanismer, doseringsudstyr, sorteringsenheder, filtreringsmoduler, transportørfremføringer, mærkningsmaskiner og lettere blandeenheder.

71 mm ramme og lettere integration i maskinen

Den kompakte ramme spiller en vigtig rolle. Den mindre motor er lettere at montere i lukkede skabe, hjælpeteknologiblokke og udstyr, hvor maskinens samlede vægt skal holdes på et fornuftigt niveau. Emballagevægten på 6,3 kg gør håndtering lettere under opbevaring, transport og forberedelse til installation. Emballagemålene 260 × 170 × 215 mm forenkler logistikken på værkstedet og ved forsyning til produktionen. Konstruktionen indeholder 2-M20X1.5-kabelforskruninger, der understøtter en ren og sikker strømtilslutning uden improviserede ændringer. Afbalancering med halv kile egner sig til standardtilslutning til udstyrets mekaniske dele, hvor korrekt montering af kobling, remskive eller andet transmissionselement forventes.

Mekanisk sikkerhed i daglig drift

På både DE- og NDE-siden anvendes 6202-2Z-lejer. Løsningen bidrager til stabil rotorføring og rolig drift under regelmæssig belastning. Lithiumbaseret fedt nr. 2 egner sig til normale industrielle forhold, hvor pålidelig mekanisk drift forventes over lang tid. Vibration på 2,8 mm/s og vibrationsklasse A understøtter jævn drift, især vigtigt for mere præcist monteret udstyr, mindre transportører, emballagemoduler eller samlinger med mere følsomme mekaniske dele efter motoren. Rotation er mulig i begge retninger, så motoren passer også til konstruktioner, hvor den endelige retning først fastlægges under idriftsættelsen.

Elektrisk tilslutning og styringsmuligheder

Modellen arbejder med 230/400 V og △/Y-kobling. Mærkestrømmen er 1,57 A ved 230 V og 0,9 A ved 400 V. Værdierne er vigtige ved dimensionering af forsyning, beskyttelse og valg af styringselementer. Motoren egner sig til DOL-start, frekvensomformerstyring og softstarter. I simpelt udstyr kan den startes direkte, mens den i teknologier med behov for blødere opstart eller hastighedsregulering kan integreres i et styret system. Det er en fordel i ventilation, dosering, fremføringsmekanismer, mindre emballagelinjer og applikationer, hvor driften skal tilpasses en bestemt produktionscyklus.

Ydelsesadfærd under drift

Effekten på 0,25 kW sammen med 6 poler og 870 o/min giver en karakteristik, der understøtter jævnhed og god kontrol over bevægelsen. Startmomentforholdet på 2 hjælper udstyret med at overvinde den indledende modstand uden usikker opstart. Det maksimale momentforhold på 1,9 er vigtigt ved varierende belastning, når stabil drift uden uønsket fald kræves. Startstrømsforholdet på 4 gør også den tekniske dimensionering lettere. Rotorens inertimoment på 0,0014 kg·m² understøtter hurtig respons ved start og regulering. Motoren er konstrueret til en parabolsk eller lineær belastningskurve og passer godt i samlinger, hvor det mekaniske systems modstand ændres med driftsformen. Effektfaktoren 0,68 og virkningsgraden 59 % gør det muligt at planlægge driften af mindre industrielle enheder mere præcist.

Beskyttelse, køling og driftsforhold

IP55-kapslingen beskytter motoren i miljøer med støv og normal driftsfugt. IC411-køling understøtter et stabilt termisk regime i daglig drift. Isolationsklasse F og temperaturstigning B giver et egnet grundlag for langvarig drift. Motoren er beregnet til omgivelsestemperaturer op til +65 °C og højder op til 1000 m. Servicefaktor 1,0 og driftsarterne S1, S2, S3 og S4-S9 tillader kontinuerlige og intermitterende cyklusser efter udstyrets karakter. Støjniveauet på 52 dB(A) understøtter en raffineret drift i teknologier, hvor operatørens arbejdsmiljø også overvåges.

Serien 1AL OPTIMAL er udviklet som en professionel VYBO Electric-platform til bred industriel anvendelse med aluminiumsramme, godt pris-kvalitetsforhold og fokus på hurtig idriftsættelse. Elmotor 1AL-71M2-6 er derfor et passende valg, hvor kompakt størrelse, pålidelig start, IP55-beskyttelse og driftssikkerhed fra første start kræves.
