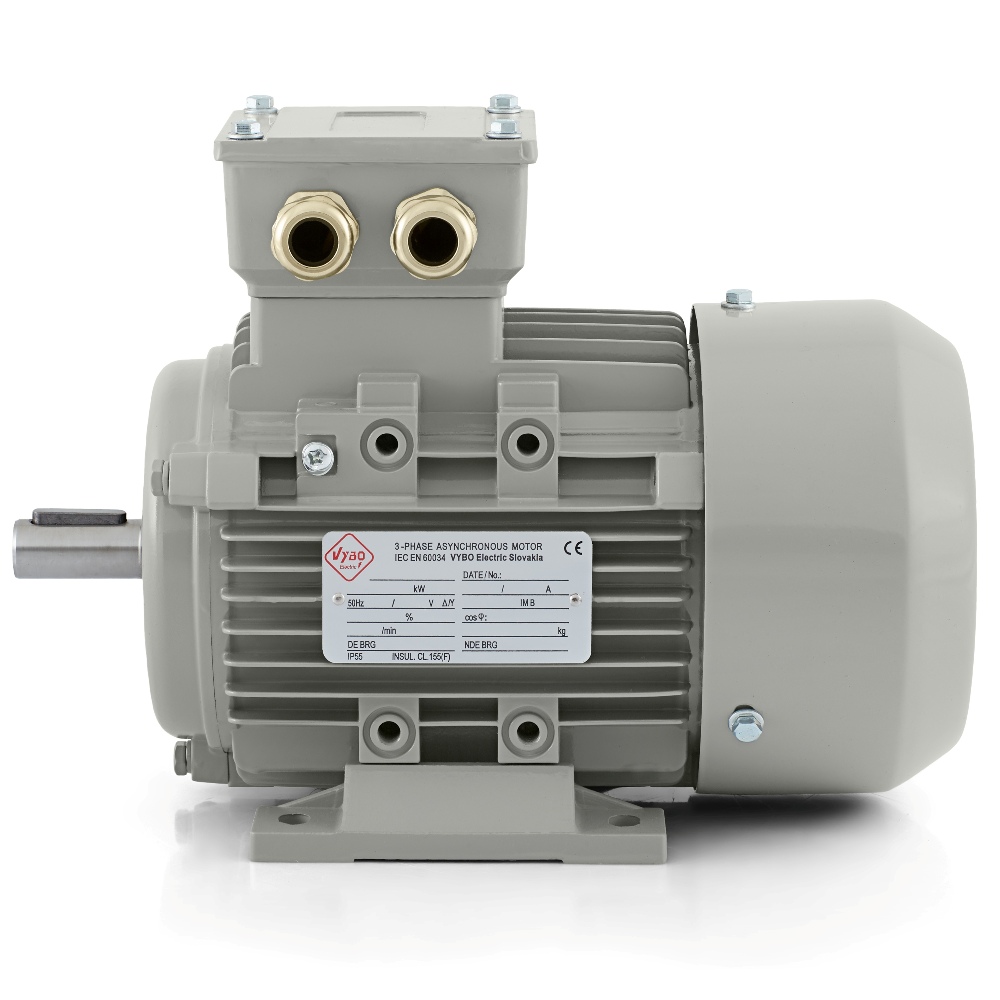

Elektrisk motor 0,25 kW, 1340 omdr./min., 400 V, 1AL-71M1-4

71 mm byggestørrelse til drev med enkel installation og pålidelig drift

Elektrisk motor 1AL-71M1-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor med en effekt på 0,25 kW, mærkespænding på 230/400 V og trekant/stjerne-kobling. Ved en frekvens på 50 Hz når den et nominelt omdrejningstal på 1340 omdr./min. og arbejder i en 4-polet udførelse. 71 mm byggestørrelsen, det vil sige en akselhøjde på 71 mm, er velegnet til maskiner, hvor kompakt installation af drevet er nødvendig, samtidig med at effektniveauet allerede kan bruges til et bredere udvalg af industrielle opgaver. Modellen integreres godt i teknologier, hvor præcis montering, en regelmæssig arbejdscyklus og stabil mekanisk kraftoverføring er påkrævet.

I praksis anvendes 1AL-71M1-4 i doseringsudstyr, båndtransportører, etiketteringsmoduler, pakkelinjer, sorteringsmekanismer, fødeenheder, mindre blandeenheder, ventilatorer, pumpemoduler, lukkesystemer, laboratorieudstyr og forskellige automationsarbejdspladser. I sådanne enheder er det vigtigt, at motoren ikke er unødigt stor, kører jævnt og kan anvendes pålideligt både i maskiner med gentagne starter og i udstyr med kontinuerlig drift.

Elektriske data og drift under arbejdsbelastning

Motoren har en nominel strøm på 1,30 A ved 230 V og 0,75 A ved 400 V. Virkningsgraden er 65 % og effektfaktoren 0,74, hvilket er en vigtig værdi i denne effektklasse ved dimensionering af et stabilt og økonomisk drev. Forholdet for startmoment på 2,2, forholdet for kipmoment på 2,1 og forholdet for startstrøm på 5,2 giver konstruktøren et klart billede af motorens adfærd ved start og under belastning. På mindre maskiner er opstarten ofte afgørende, især når flere drev startes regelmæssigt, eller når der kræves jævn acceleration uden unødige stød.

Model 1AL-71M1-4 er beregnet til en belastningstype med en parabolsk eller lineær belastningskarakteristik. Det er praktisk i maskiner, hvor belastningen ændrer sig i takt med mekanismens bevægelse eller det materiale, der behandles. Også rotorens inertimoment på 0,0008 kg·m² er vigtigt, fordi det understøtter god respons i udstyr med gentagne starter, kortere cyklusser eller regelmæssig trinvis fremføring. I sådanne anvendelser er det en fordel, at drevet reagerer forudsigeligt, og at linjens mekanik arbejder uden unødige forstyrrelser.

Forhold motoren kan klare i den daglige drift

En industriel elektrisk motor skal fungere pålideligt også under mindre ideelle forhold. 1AL-71M1-4 har kapslingsklasse IP55 og er derfor egnet til miljøer med støv, fine urenheder eller vandsprøjt. Det er vigtigt i pakketeknologier, materialehåndtering og i service- og produktionsenheder, hvor motoren kører i lange perioder som en del af en maskine. Stabile termiske driftsforhold sikres af IC411-køling. Motoren anvender isolationsklasse F og temperaturstigningsklasse B, hvilket skaber et passende grundlag for regelmæssig industriel drift.

Den kan arbejde ved omgivelsestemperaturer på op til +65 °C og er beregnet til højder op til 1000 m. Servicefaktoren på 1,0 og driftsformerne S1, S2, S3, S4-S9 gør det muligt at anvende motoren både i kontinuerlig drift og i intermitterende arbejdscyklusser. Støjniveauet på 55 dB(A) er gunstigt for teknologier, hvor jævn drift og lavere akustisk belastning på arbejdspladsen er vigtig. Vibrationer på 2,8 mm/s i klasse A hjælper med at opretholde stabil mekanisk drift i hele enheden. Motoren kan rotere i begge retninger, hvilket udvider anvendelsen i reverserende mekanismer og tovejs-fødninger.

Lejer, afbalancering og styringsmuligheder

På både DE- og NDE-siden er der monteret 6202-2Z-lejer. Smøringen sker med lithiumbaseret fedt nr. 2 i den relevante temperaturklasse. Afbalancering med halv pasfeder er vigtig ved montering af remskiver, koblinger og andre kraftoverføringselementer, hvor jævn og rolig gang er afgørende. Motoren er egnet til DOL-start og også til styring med frekvensomformer eller softstarter. Dermed kan man vælge enkel direkte start eller en mere præcis tilpasning af acceleration og drift til den konkrete maskines behov.

Serien 1AL OPTIMAL er en af VYBO Electrics bedst sælgende serier med mere end 30.000 installerede enheder i industrien. Til den elektriske forbindelse er motoren udstyret med 2-M20X1.5 kabelforskruninger. En emballeret vægt på 6 kg og emballagemål på 260 × 170 × 215 mm gør håndteringen lettere ved installation, opbevaring og service. Serien 1AL OPTIMAL har længe været populær på grund af sit meget gode forhold mellem pris og kvalitet, sin gennemprøvede kvalitet og hurtige idriftsættelse. I industrien er der mere end 30.000 installerede enheder, og serien er desuden kendt for bred kompatibilitet. Ved installation kan udførelserne IM B3, IM B35, IM B5, IM B14, IM B34 anvendes. Model 1AL-71M1-4 er derfor et fremragende valg til drift, der kræver en kompakt elektrisk motor med IP55-beskyttelse, pålidelig funktion og parametre klar til dagligt industriarbejde.
