Elektrisk motor 0,25 kW, 2720 omdr./min., 400 V, 1AL-63M2-2

Elektrisk motor 1AL-63M2-2 0,25 kW til kompakte maskiner, der skal arbejde stabilt hver dag

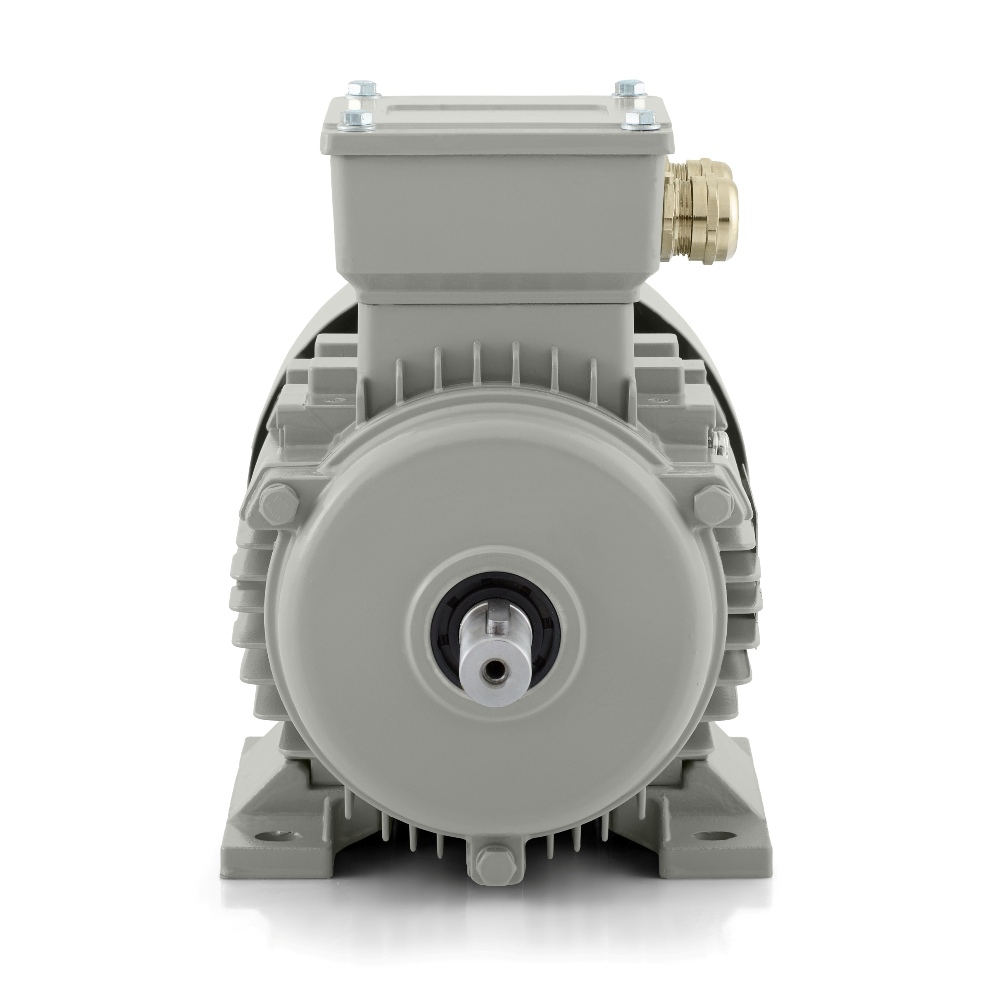

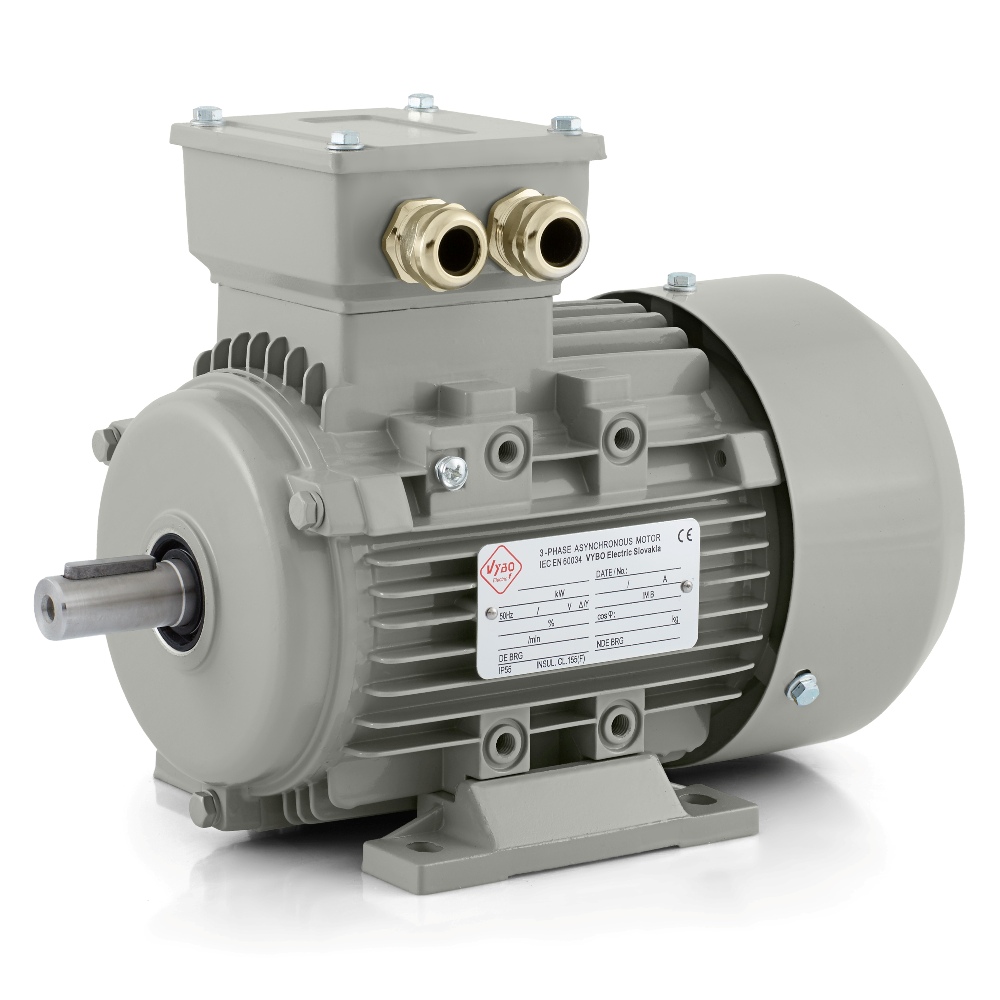

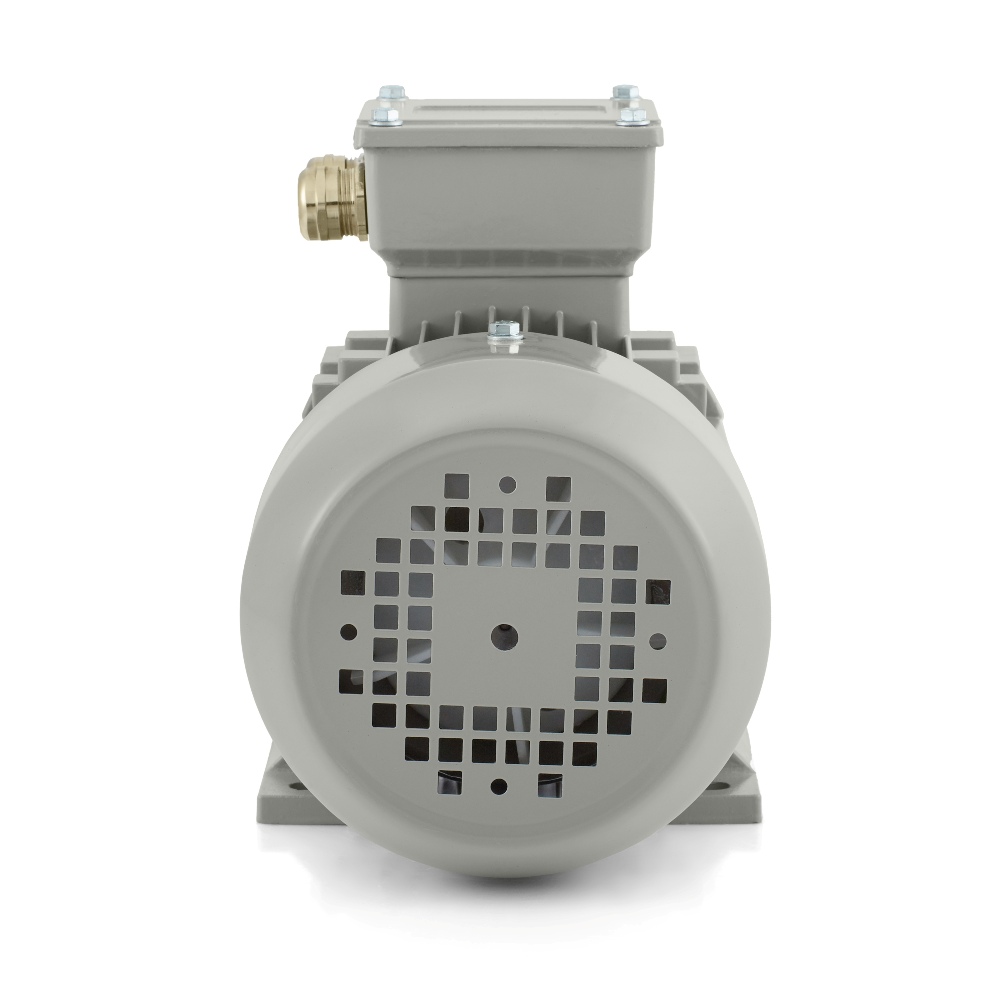

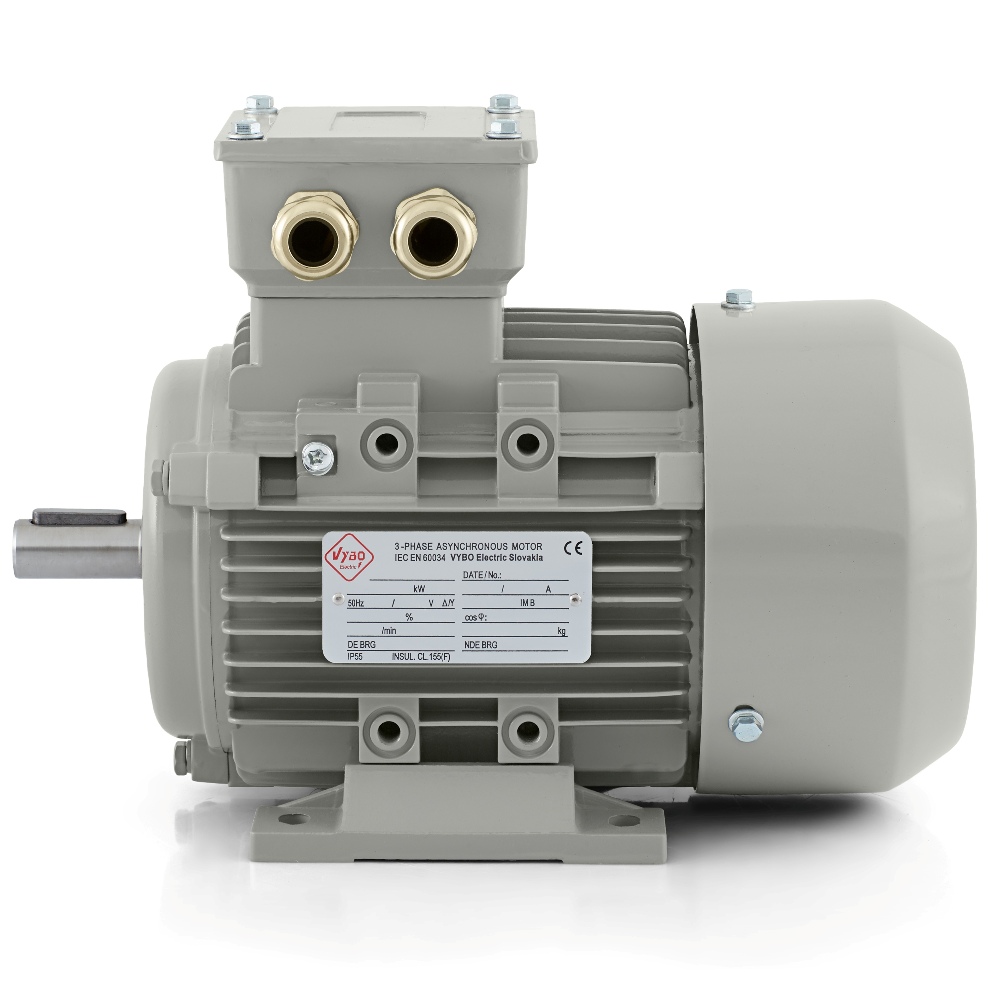

Den elektriske motor 1AL-63M2-2 fra VYBO Electric er en trefaset asynkronmotor udviklet til mindre industrielt udstyr, hvor en jævn arbejdsrytme, kompakte mål og en robust konstruktion er vigtige. Effekten på 0,25 kW, den 2-polede konstruktion og et nominelt omdrejningstal på 2720 omdr./min. ved en frekvens på 50 Hz giver et velegnet grundlag for teknologier, der kræver hurtig bevægelsesoverførsel og stabil drift ved regelmæssig belastning. Den nominelle spænding på 230/400 V og forbindelsen trekant/stjerne gør integrationen i almindelige trefasede systemer lettere.

Rammestørrelse 63 gør modellen til en praktisk løsning i både produktions- og teknikmiljøer, hvor hver centimeter plads tæller. Motoren passer godt ind i mere kompakte enheder og tilbyder samtidig egenskaber, der er vigtige i den daglige drift. Ved drev af denne type er det ikke kun effekttallet, der betyder noget. Det er lige så vigtigt, at motoren kan håndtere regelmæssige starter, længere driftstider og almindelige industrielle forhold uden at gøre integrationen i maskinen unødigt kompliceret.

Praktisk ydelse til mindre drev med regelmæssig belastning

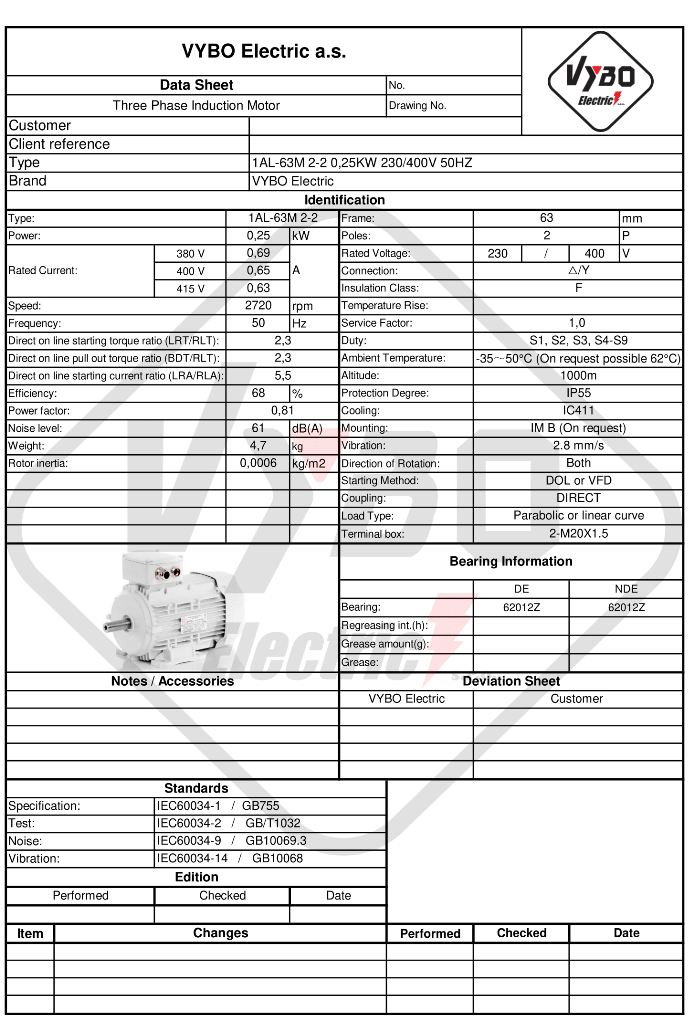

Modellen 1AL-63M2-2 er velegnet til teknologi, hvor der forventes hurtig mekanisk respons og pålidelig drift i gentagne arbejdscyklusser. Den nominelle strøm er 1,13 A ved 230 V og 0,65 A ved 400 V, hvilket hjælper ved dimensionering af strømforsyningen og valg af de korrekte elektriske komponenter. Motoren arbejder med en effektfaktor på 0,81 og en virkningsgrad på 68 %, hvilket gør den til en afbalanceret løsning til kompakte industrielle drev, hvor både størrelse og praktisk anvendelighed i hverdagen tæller.

Startparametrene er også vigtige. Et startmomentforhold på 2,3, et maksimalt momentforhold på 2,3 og et startstrømsforhold på 5,5 skaber gode betingelser for en stabil start og forudsigelig adfærd ved belastningsændringer. I praksis er dette værdifuldt, når motoren ikke kun starter én gang om dagen, men arbejder med regelmæssige intervaller, i kortere produktionsserier eller i gentagne arbejdssekvenser.

Naturlig anvendelse i teknologi med lavere effektbehov

Modellens egenskaber passer til en lang række maskiner, hvor der overføres lavere effekt, men hvor driftssikkerhed og holdbarhed stadig er afgørende. Den egner sig godt til mindre transportører, materialefødere, emballageenheder, mærkningsudstyr, doseringsudstyr og sorteringsmoduler. Den har også sin naturlige plads i ventilatorenheder, udsugningsanlæg, hjælpepumper, lettere blandere, fyldestationer, laboratoriemekanismer, montageborde og servicelinjer.

Disse anvendelser har én vigtig ting til fælles. Drevet skal spare plads, være pålideligt i normal daglig drift og kunne klare gentagne starter uden at komplicere maskinkonstruktionen. Netop her ligger den praktiske styrke ved 1AL-63M2-2. Den fylder lidt, opnår et højt omdrejningstal og kan nemt integreres i udstyr, hvor der kræves ren og stabil mekanisk gang.

Drift i driftsformer tæt på den virkelige produktion

Motoren er egnet til driftsformerne S1, S2, S3 og S4-S9. Det er vigtigt i udstyr, der ikke kun arbejder på én måde, men veksler mellem kontinuerlig drift, intermitterende perioder eller cyklisk belastning. Servicefaktoren 1,0 svarer til de nominelle forhold, og den parabolske eller lineære belastningskarakteristik udvider anvendelsesmulighederne i teknologi med forskellige modstandsprofiler gennem arbejdscyklussen.

Denne driftsmæssige fleksibilitet er ofte meget vigtig i praksis. En mindre motor udfører ofte en hjælpefunktion i en maskine, men funktionen er på ingen måde uvigtig. Den kan drive indføringsbevægelser, dosering, udsugning, blanding eller enkel transport. Hvis hele udstyret skal arbejde pålideligt, skal også et så kompakt drev have et godt grundlag for regelmæssig og stabil drift.

Konstruktion klar til industrielle forhold

Den elektriske motor 1AL-63M2-2 er bygget med en aluminiumsramme og har IP55-beskyttelse mod støv og vandstråler. Det er vigtigt i værksteder, produktionshaller, teknikrum og udstyr, hvor motoren udsættes for normale industrielle belastninger. Kølemetoden IC411 understøtter stabile termiske forhold ved længere drift. Isolationsklasse F og temperaturstigning B svarer til en driftssikker konstruktion til daglig brug.

Rolig drift understøttes af en vibrationshastighed på 2,8 mm/s i klasse A og et støjniveau på 61 dB(A). I mere kompakt udstyr, som arbejder tæt på operatøren eller indgår i mindre arbejdspladser, er god gangkvalitet særlig vigtig. Motoren kan rotere i begge retninger, hvilket også udvider anvendelsen til universelle eller reversible mekanismer.

Mekanisk sikkerhed og fordelene ved 1AL OPTIMAL-platformen

Afbalanceringen udføres med halv pasfeder. På både DE- og NDE-siden anvendes lejer 6201-2Z, og smøringen sker med lithiumbaseret fedt nr. 2. Rotorens inertimoment på 0,0006 kg·m² fuldender det tekniske billede af motorens adfærd ved start og ved ændringer i driftstilstanden. Emballagemål på 235 × 140 × 185 mm og en emballagevægt på 4,7 kg gør logistik, opbevaring og håndtering ved service lettere.

Motoren tilhører serien 1AL OPTIMAL, som er afprøvet i et stort antal industrielle installationer og er blandt de bedst sælgende løsninger fra VYBO Electric. Platformens styrker er høj kompatibilitet, fremragende værdi for pengene, en forstærket klemkasse, gennemtænkt IP55-beskyttelse af klemkassen, ventilatordæksel i stål, kompatible fødder, mulighed for udskiftning af frontdækslet, en omhyggeligt udformet ramme for bedre køleeffektivitet samt forstærkede lejer. 1AL OPTIMAL-serien fås i montageudførelserne IM B3, IM B35, IM B5, IM B14 og IM B34, hvilket giver større frihed ved konstruktion af udstyr og modernisering af drev.

Motoren er udstyret med kabelforskruninger 2-M20X1.5 og er egnet til start med DOL-metoden. Afhængigt af kravene i den konkrete teknologi er den også egnet til styring med en frekvensomformer eller softstarter. 1AL-63M2-2 er derfor et praktisk valg til kompakte industrielle drev, hvor højt omdrejningstal, robusthed, gode montagemuligheder og pålidelig drift gennem hele arbejdscyklussen kombineres.
