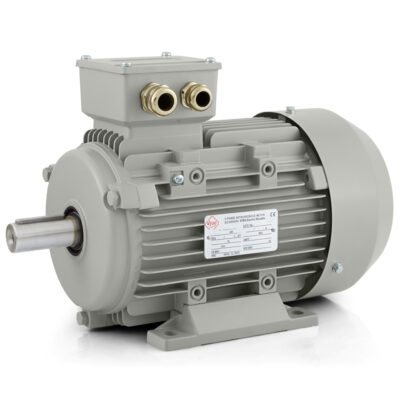

Elektrisk motor 0,18 kW, 645 omdr./min., 400 V, 1AL-80M1-8

Elmotor til jævn og kontrolleret drift

Elmotor 1AL-80M1-8 med en effekt på 0,18 kW hører til de 8-polede løsninger, der er udviklet til anlæg, hvor jævn drift, lavere omdrejningstal og en forudsigelig respons fra drevet er vigtig. Mærkeomdrejningstallet på 645 o/min ved en frekvens på 50 Hz giver modellen karakter af en langsomtgående industrimotor, der egner sig til udstyr med fokus på ensartet drift. Den anvendes eksempelvis i mindre transportører, doseringsudstyr, sorteringsborde, fødemoduler i produktionslinjer, pakkeenheder, roterende arbejdsborde, blandere med lettere belastning, ventilatorsektioner, udsugningsmoduler og mindre pumpeaggregater. I sådanne applikationer er høj hastighed ikke afgørende; regelmæssig bevægelse og stabilitet ved længere drift er vigtigere.

Strømforsyning og integration i teknologien

Motoren er konstrueret til 230/400 V ved 50 Hz og bruger en trekant/stjerne-kobling. Mærkestrømmen er 1,37 A ved 230 V og 0,79 A ved 400 V, hvilket gør det lettere at vælge beskyttelsesudstyr, koblingskomponenter og strømforsyningsløsningen i et standard industrielt net. I drift er det vigtigt, at modellen kan startes med direkte DOL-start, styres med en frekvensomformer eller bruges med en softstarter. Det giver større frihed i maskinkonstruktionen. I et enkelt anlæg kan motoren arbejde direkte tilsluttet, i mere følsom mekanik kan opstarten blødgøres, og i teknologier der kræver justering af arbejdstempoet, kan en frekvensomformer anvendes. Løsningen er praktisk til dosering af materiale, jævn produkttransport, skånsomt drev af et roterende element og udstyr, hvor motoren ofte tændes og slukkes.

Start, moment og adfærd under belastning

Forholdet for startmoment på 1,9 og forholdet for maksimummoment på 1,8 i forhold til mærkemomentet betyder, at motoren har en sikker adfærd ved opstart og under normale belastningsændringer. Startstrømsforholdet på 3,3 hjælper med at vurdere den elektriske adfærd ved start og med at indstille beskyttelseselementerne korrekt i teknologien. Modellen er beregnet til en parabolsk eller lineær belastningskurve og egner sig derfor naturligt til drift af ventilatorer, cirkulationspumper, mindre transportørsektioner, viklemekanismer, fødeborde eller lettere blandeanlæg. I drift betyder det, at motoren bruges, hvor bevægelsen skal opretholdes uden pludselige stød, med tilstrækkelig reserve ved start og et godt grundlag for en længere arbejdscyklus. Effekten på 0,18 kW har et klart formål i sådanne anvendelser. Den er ikke beregnet til tung kraftoverførsel, men til pålidelig og præcis udførelse af mindre drevopgaver i et industrielt miljø.

Beskyttelse og driftsforhold

Ved stabil industriel drift er kapsling og termisk modstandsdygtighed også afgørende. Denne elmotor har en kapslingsklasse IP55 og er derfor klar til miljøer, hvor støv, fugt og industrielle forureninger forekommer normalt. Kølingen IC411 understøtter effektiv varmeafledning ved standardbrug, og isolationsklasse F sammen med temperaturstigning B skaber et passende grundlag for pålidelig drift. Servicefaktoren er 1,0, og motoren er konstrueret til driftsformerne S1, S2, S3 og S4-S9, hvilket udvider anvendelsen fra kontinuerlig drift til cykliske driftsformer. Den kan anvendes ved en omgivelsestemperatur på op til +65 °C og i en højde på op til 1000 m. Støjniveauet på 52 dB(A) hjælper med at opretholde rolig drift af udstyret, især hvor enkelte maskiner står tættere på operatøren eller i kompakte produktionsområder.

Kompakt design og mekanisk pålidelighed

Modellen bruger en byggestørrelse på 80 mm og passer derfor godt ind i udstyr med begrænset installationsplads. Stabiliteten i den roterende del understøttes af lejer 6204-2Z på både DE- og NDE-siden. En vibrationshastighed på 2,8 mm/s i klasse A bidrager til rolig drift ved forbindelse til remskive, kobling eller et andet transmissionselement. Motoren kan rotere i begge retninger, og afbalancering med halv pasfeder hjælper med standardtilslutning til mekanismen. Konstruktionen omfatter kabelforskruninger 2-M20X1.5. Rotorens inertimoment på 0,0025 kg·m² understøtter en hurtig respons ved start og ændringer i driftstilstanden. Ved håndtering er de kompakte emballagemål på 320 × 220 × 260 mm og den emballerede vægt på 13 kg nyttige. Lejeopbygningen er forberedt med lithiumbaseret fedt nr. 2. Modellen er en del af serien 1AL OPTIMAL, som omfatter professionelle lavspændingsmotorer fra VYBO Electric i aluminiumshus til standard- og mere krævende anlæg.

Elmotor 1AL-80M1-8 er et velegnet valg til teknologier, hvor jævn bevægelse, kompakte mål og pålidelighed i daglig drift er afgørende. Den kombinerer lav hastighed, industriel IP55-beskyttelse, fleksible styringsmuligheder og en mekanisk stabil konstruktion, som let kan integreres i forskelligt produktions- og serviceudstyr.
