Elektrisk motor 0,18 kW, 870 omdr./min., 400 V, 1AL-71M1-6

VYBO Electric 1AL-71M1-6 motor til stabil 6-polet drift

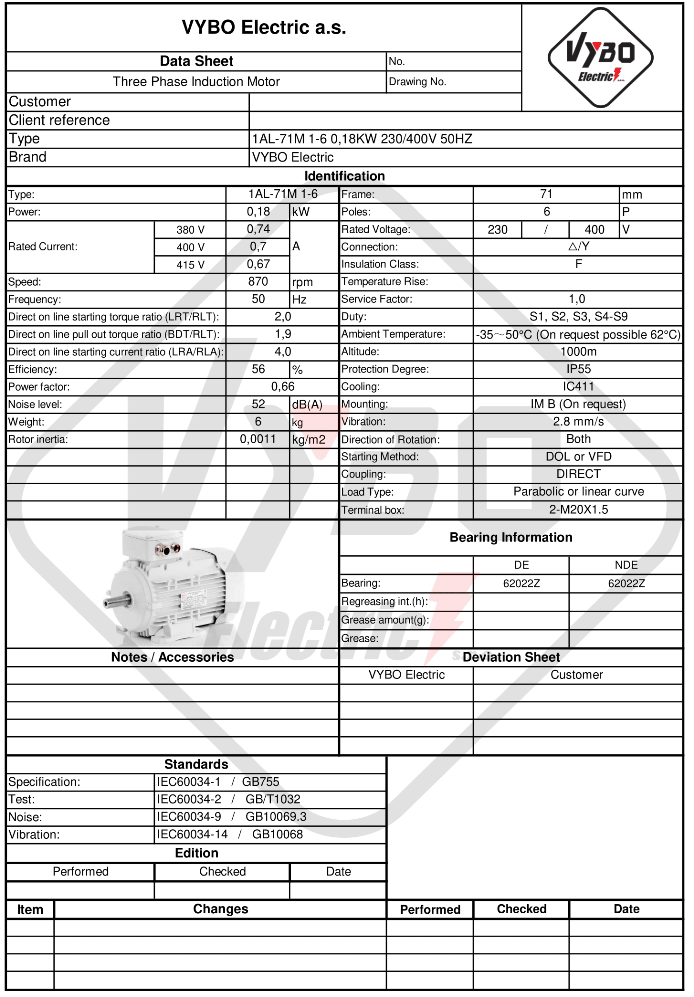

Elmotor 1AL-71M1-6 med en effekt på 0,18 kW arbejder ved 50 Hz og en mærkehastighed på 870 o/min. Den 6-polede konstruktion er velegnet, hvor der kræves roligere drift og mere præcis bevægelsesstyring uden unødigt hurtig respons fra drevet. Mærkespændingen på 230/400 V med △/Y-kobling gør integration i standard trefasede systemer lettere. Mærkestrømmen på 1,22 A ved 230 V og 0,7 A ved 400 V hjælper ved dimensionering af forsyning, beskyttelse og styring i kompakte teknologier. I praksis er det en motor, som fungerer godt, hvor drevet forventes at arbejde regelmæssigt, rent og med beskedne pladsbehov.

Start, styring og driftsform

Ved start giver den et startmomentforhold på 2 og et maksimalt momentforhold på 1,9. Det betyder en sikker start, også når udstyret skal overvinde en indledende modstand uden rykkende adfærd. Startstrømsforholdet på 4 hjælper desuden med at vurdere belastningen på nettet under start. Motoren er egnet til direkte DOL-start, frekvensomformerstyring og drift med softstarter og kan derfor anvendes i både enkle og regulerede drev. Den passer eksempelvis til ventilatorer i lokale udsugningssystemer, transportbånd, doseringsenheder, blandere med lettere arbejdsmodstand, sorteringsmekanismer, emballageudstyr, enkle pumpesystemer, luftbehandlingsenheder, fremføringer i værkstedsmaskiner og rengøringsteknologier. Driftsarterne S1, S2, S3 og S4-S9 giver mulighed for både kontinuerlig drift og afbrudte cyklusser efter linjens karakter.

Hvad hastighed og inerti betyder i reel drift

Mærkehastigheden på 870 o/min giver en roligere arbejdsrytme, som ofte ønskes, hvor udstyret ikke skal arbejde brat, men jævnt og gentageligt. Rotorens inertimoment på 0,0011 kg·m² understøtter hurtig reaktion ved start og ændringer i styringen uden unødig træghed. Ved en lineær eller parabolsk belastningskurve opfører motoren sig forudsigeligt og integreres godt i drev, hvor stabil drift gennem hele skiftet er vigtig. Rotation i begge retninger er mulig, hvilket udvider anvendelsesmulighederne ved reverseringsopgaver eller konstruktioner, hvor retningen først fastlægges under samlingen.

Beskyttelse, køling og holdbarhed

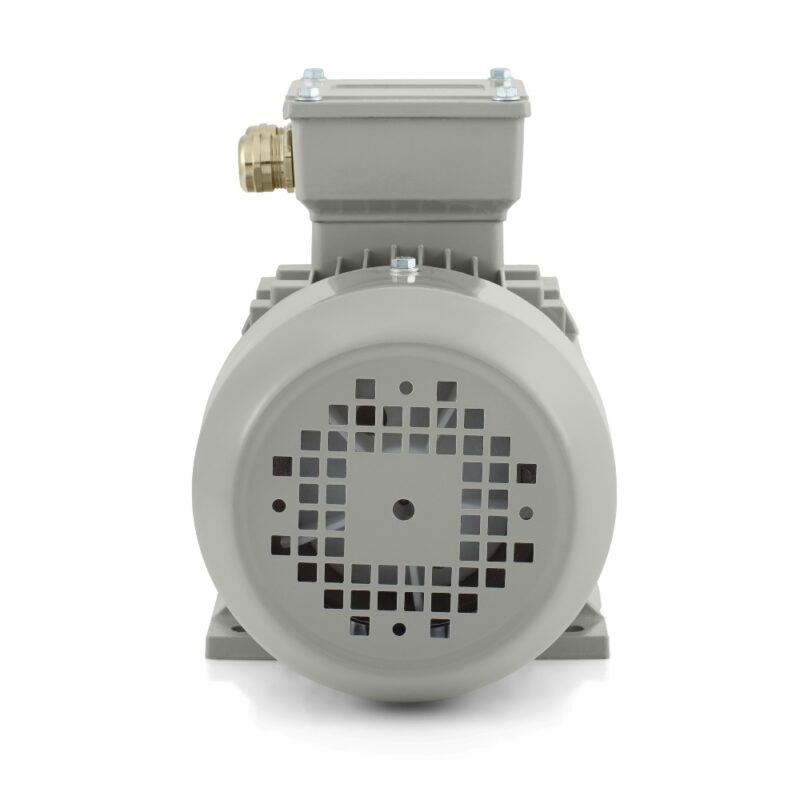

Til industriel drift er IP55-beskyttelse vigtig. Beskyttelsesgraden hjælper i miljøer med støv, normal driftsfugt eller spredte forurenende stoffer. IC411-køling understøtter et stabilt termisk regime under normal drift, mens isolationsklasse F sammen med temperaturstigning B giver en passende reserve til langvarig brug. Motoren er beregnet til omgivelsestemperaturer op til +65 °C og højder op til 1000 m. Vibrationsklasse A og en vibrationsværdi på 2,8 mm/s hjælper med at bevare rolig mekanisk drift, hvilket er vigtigt for præcis maskinmontering og beskyttelse af tilsluttede teknologidele. På 1AL OPTIMAL-platformen kombinerer VYBO Electric kompakte mål med gennemprøvet kvalitet og en konstruktion udviklet til effektiv køling.

Mekanisk konstruktion og servicepålidelighed

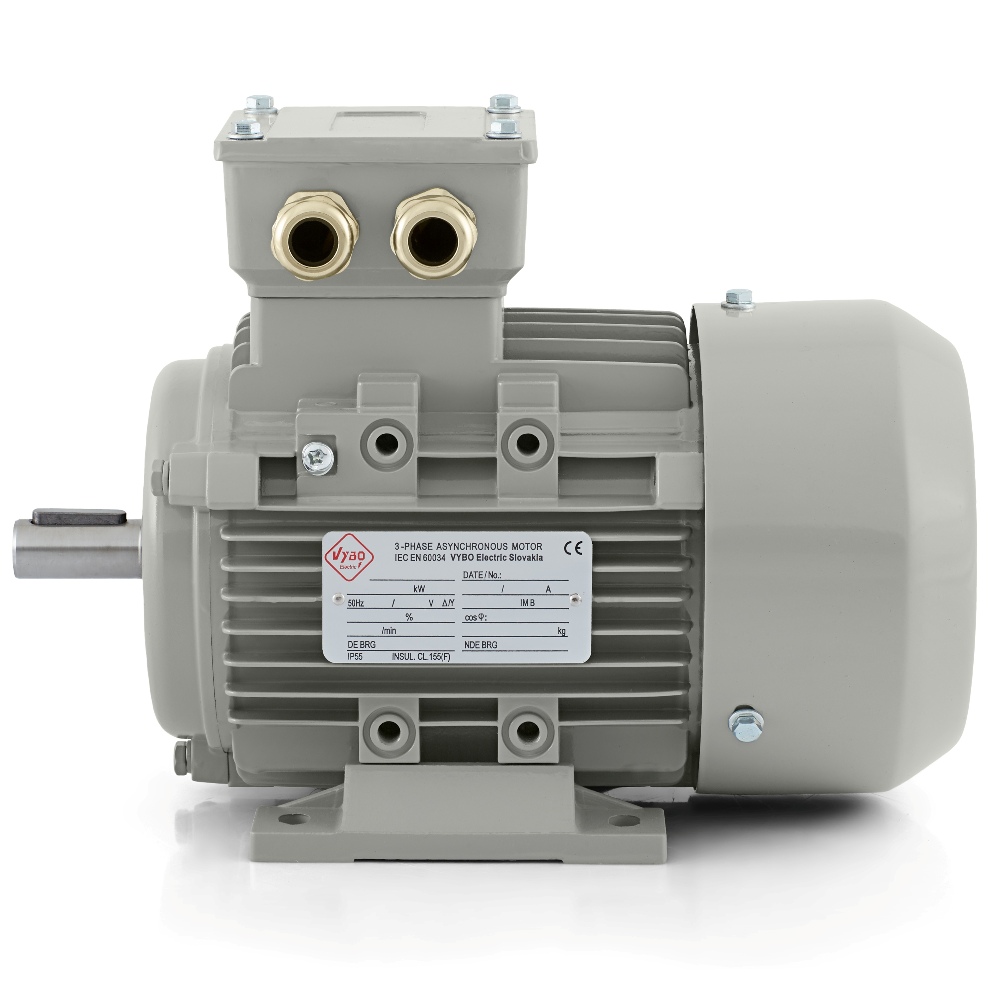

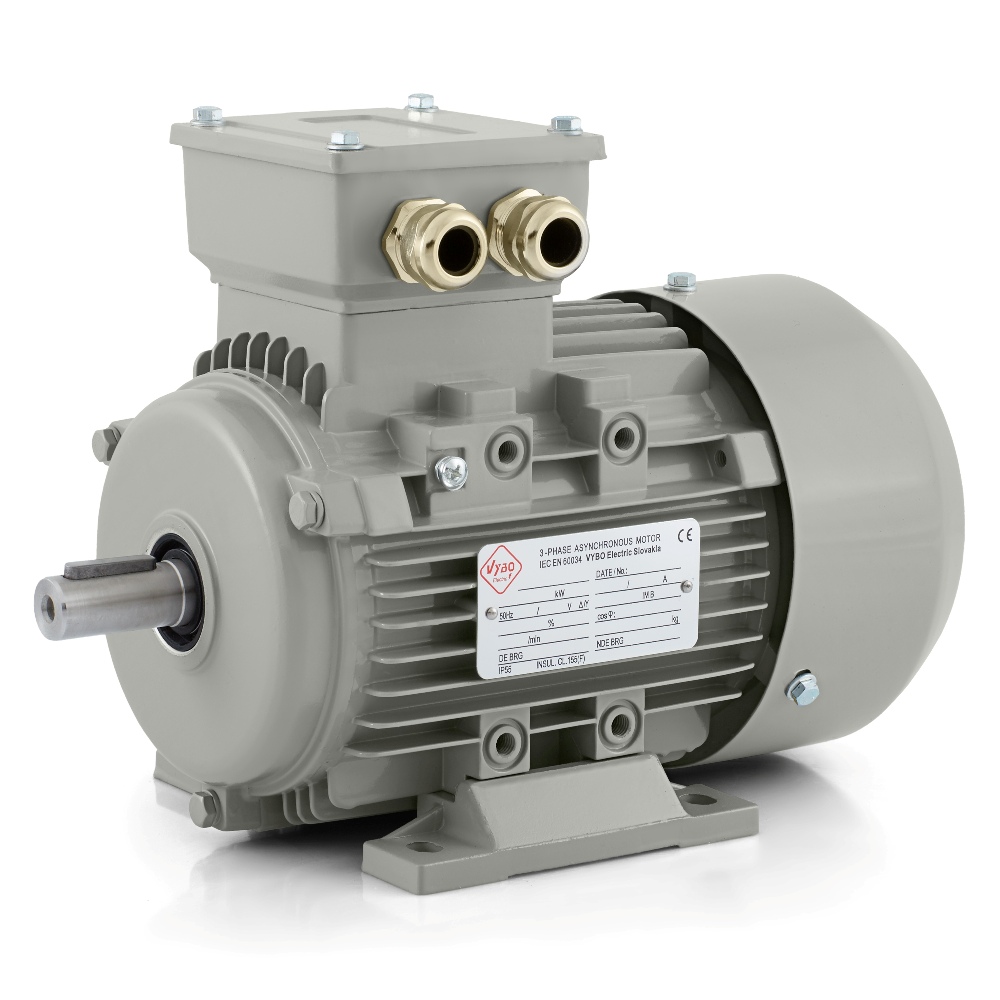

Rammestørrelsen på 71 mm gør anvendelsen lettere i maskiner, hvor hver centimeter monteringsplads tæller. Konstruktionen har 2-M20X1.5-kabelindføringer, der forenkler ren strømtilslutning. Afbalancering med halv kile hjælper med at sikre en sikker forbindelse til maskinens mekaniske system. På både DE- og NDE-siden anvendes 6202-2Z-lejer smurt med lithiumbaseret fedt nr. 2, hvilket understøtter stabil drift ved normal industriel belastning. En emballagevægt på 6 kg og mål på 260 × 170 × 215 mm gør håndtering lettere under opbevaring, transport og forberedelse til montering. Elmotoren egner sig til både selvstændige maskiner og serieproduceret udstyr, hvor pålidelig montering og enkel integration i produktionen værdsættes.

Praktisk betydning for teknologien

Elmotor 1AL-71M1-6 er en løsning til applikationer, der kræver et kompakt trefaset drev med 6 poler, IP55-beskyttelse og fleksibel styring. Den passer godt i produktionsenheder, bygningstekniske anlæg og industrielle samlinger, hvor rolig drift, tovejsfunktion og enkel idriftsættelse er vigtig. I 1AL OPTIMAL-serien fokuserer VYBO Electric på fremragende værdi for pengene, hurtig idriftsættelse og bred industriel anvendelse. Resultatet er en motor, der giver et pålideligt grundlag for teknologiens daglige drift uden unødig kompleksitet.
