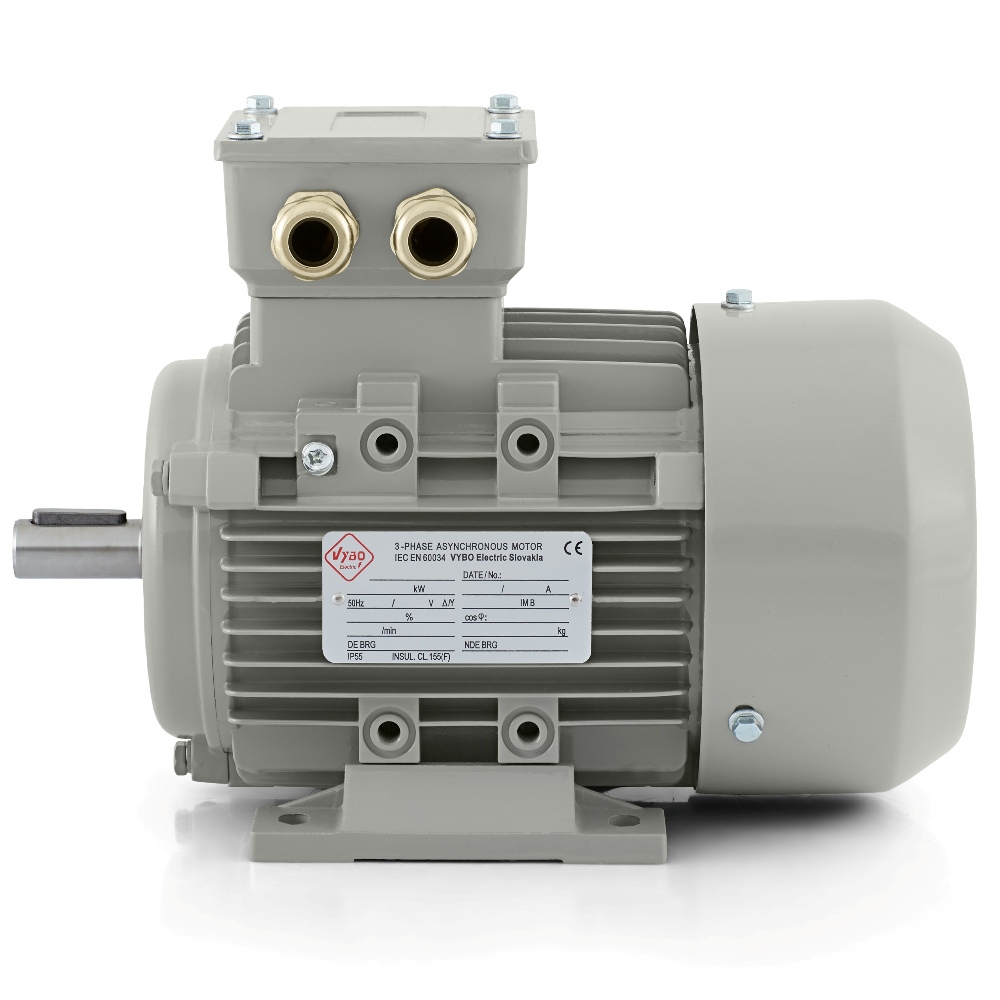

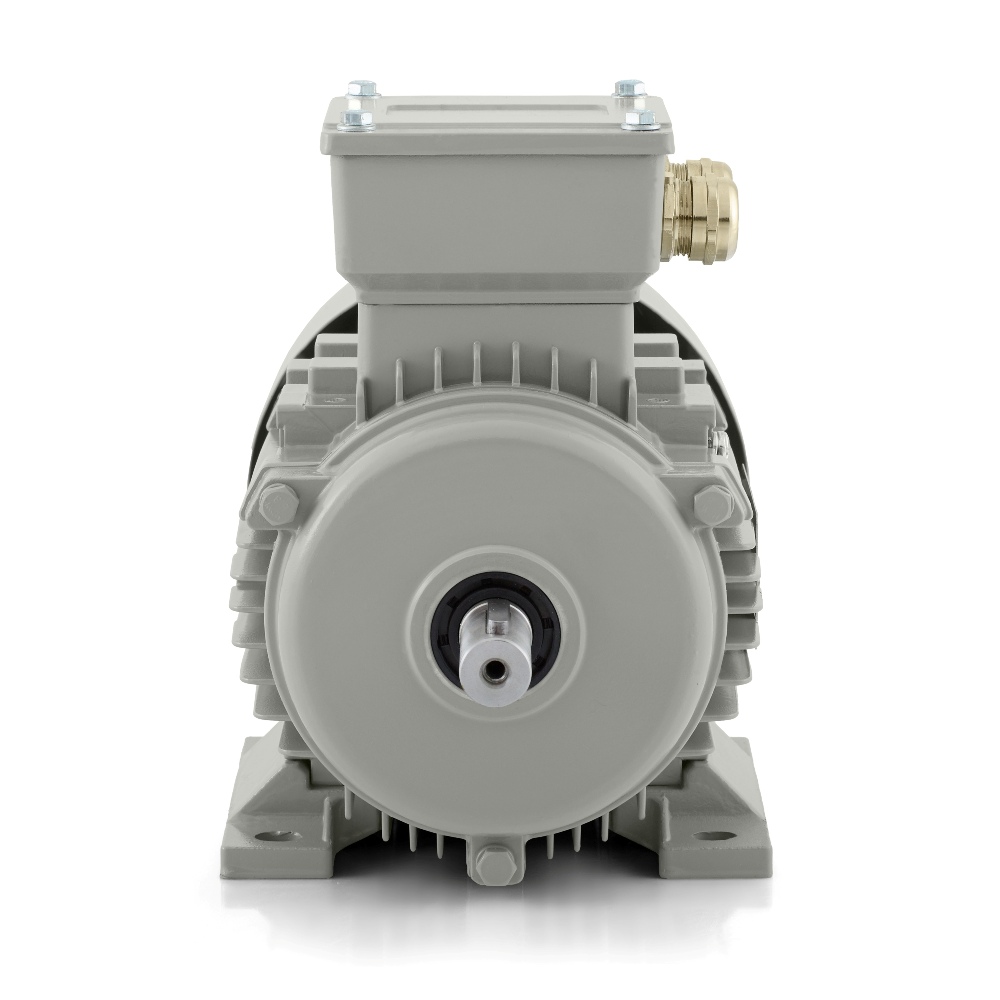

Elektrisk motor 0,18 kW, 1310 omdr./min., 400 V, 1AL-63M2-4

Stabilt drev til teknologier med en regelmæssig arbejdscyklus

Elektrisk motor 1AL-63M2-4 fra serien 1AL OPTIMAL er en trefaset asynkronmotor til anvendelser, hvor drevet skal arbejde pålideligt, roligt og uden unødigt store krav til installationsplads. Effekten på 0,18 kW, mærkespændingen på 230/400 V og trekant/stjerne-koblingen giver modellen en naturlig plads i mindre og middelbelastede industrielle mekanismer. Ved en frekvens på 50 Hz når den et nominelt omdrejningstal på 1310 omdr./min., og den 4-polede konstruktion understøtter jævn drift i anvendelser, hvor rolig kraftoverføring og langvarig driftssikkerhed er vigtig.

Byggestørrelse 63 er velegnet til konstruktioner, hvor kompakte mål og nem installation i en eksisterende maskine er vigtige. Elektrisk motor 1AL-63M2-4 anvendes naturligt i doseringsteknologi, transportmoduler, pakkemaskiner, etiketteringslinjer, sorteringsmekanismer, mindre blandeenheder, ventilatoraggregater, pumpeenheder, fødesystemer, lukkesystemer, laboratorieudstyr og forskellige automatiserede arbejdspladser. I sådanne løsninger er det ofte afgørende, at motoren kører jævnt og passer godt ind i produktionens daglige rytme.

Parametre, der giver sikkerhed i teknologien

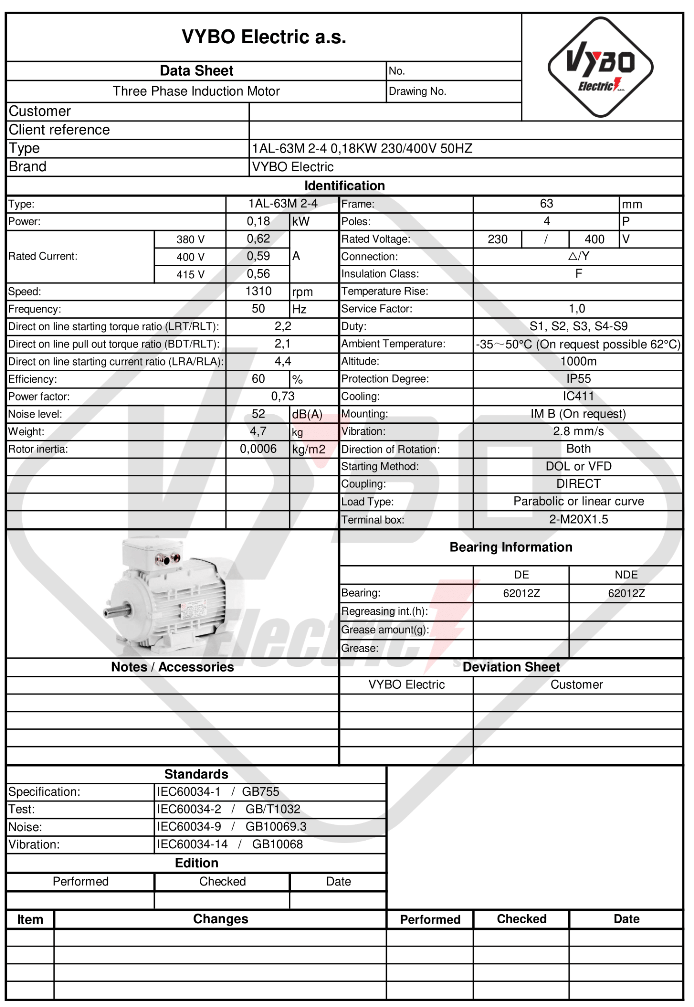

Motoren har en nominel strøm på 1,03 A ved 230 V og 0,59 A ved 400 V. Virkningsgraden er 60 % og effektfaktoren 0,73. Forholdet for startmoment på 2,2, forholdet for kipmoment på 2,1 og forholdet for startstrøm på 4 har direkte betydning ved valg af startmetode og ved konstruktion af den mekaniske forbindelse til det drevne udstyr. Hvor der kræves pålidelig start uden ustabil drivadfærd, er disse værdier et vigtigt grundlag.

Støjniveauet på 52 dB(A) understøtter en rolig og kultiveret drift, hvilket især er værdifuldt for maskiner placeret tættere på operatøren eller i produktionsområder med flere arbejdende mekanismer. Rotorens inertimoment på 0,0006 kg·m² er velegnet til udstyr med regelmæssige starter, stop eller korte arbejdscyklusser. Ved gentagne bevægelser, dosering eller materialetransport hjælper denne værdi med at bevare god respons fra drevet og en tydelig adfærd i hele enheden.

Holdbarhed er også vigtig i den virkelige drift

I industrielle miljøer er ydelsen ikke den eneste afgørende faktor. Det er også vigtigt, at motoren kan arbejde pålideligt under normale driftsforhold med støv, varme, vibrationer og daglig belastning. Model 1AL-63M2-4 har kapslingsklasse IP55, som hjælper med at beskytte motorens indvendige dele mod støv og vandsprøjt. Det er praktisk i pakkeanlæg, transportsystemer, materialehåndteringsmaskiner og tekniske enheder, hvor motoren indgår i både lukkede og mere åbne konstruktioner.

Den termiske stabilitet sikres af IC411-køling. Motoren anvender isolationsklasse F og temperaturstigningsklasse B, en passende kombination til langvarig industriel drift. Den kan arbejde ved omgivelsestemperaturer op til +65 °C og er beregnet til højder op til 1000 m. Vibrationerne er 2,8 mm/s i klasse A, så motoren understøtter rolig mekanisk drift og mindre overførsel af uønskede vibrationer til maskinrammen. For maskiner med finere indstillinger eller regelmæssigt gentagen drift er dette et nyttigt element i driftsstabiliteten.

Styring, lejer og fleksibel montering

Den elektriske motor er egnet til DOL-start, styring med frekvensomformer og brug med softstarter. Kombinationen udvider mulighederne fra direkte tilslutning til mere præcis styring af opstarten efter den konkrete maskines behov. Rotationsretningen er mulig i begge retninger, hvilket gør motoren lettere at anvende i reverserende mekanismer, tovejs-fødninger og teknologier, hvor bevægelsen ændres efter arbejdets procesfase.

På DE- og NDE-siden anvendes 6201-2Z-lejer. Smøringen sker med lithiumbaseret fedt nr. 2 i den relevante temperaturklasse. Afbalancering med halv pasfeder understøtter sikker montering af kraftoverføringselementer og jævn drift ved mekanisk forbindelse med andre dele af udstyret. Motoren leveres med 2-M20X1.5 kabelforskruninger, og en emballeret vægt på 4,7 kg samt emballagemål på 235 × 140 × 185 mm gør håndteringen lettere ved montage, opbevaring og service.

1AL OPTIMAL hører til VYBO Electrics bedst sælgende løsninger og er i industrien en gennemprøvet platform med meget godt forhold mellem pris og kvalitet. Serien er kendt for hurtig idriftsættelse, høj kompatibilitet og mulighed for forskellige tilpasninger efter behov. Ved installation kan udførelserne IM B3, IM B35, IM B5, IM B14, IM B34 anvendes. Model 1AL-63M2-4 er derfor et velegnet valg til drift, der kræver en kompakt trefaset elektrisk motor med IP55-beskyttelse, jævn drift og tekniske parametre, der er klar til pålideligt dagligt arbejde.
