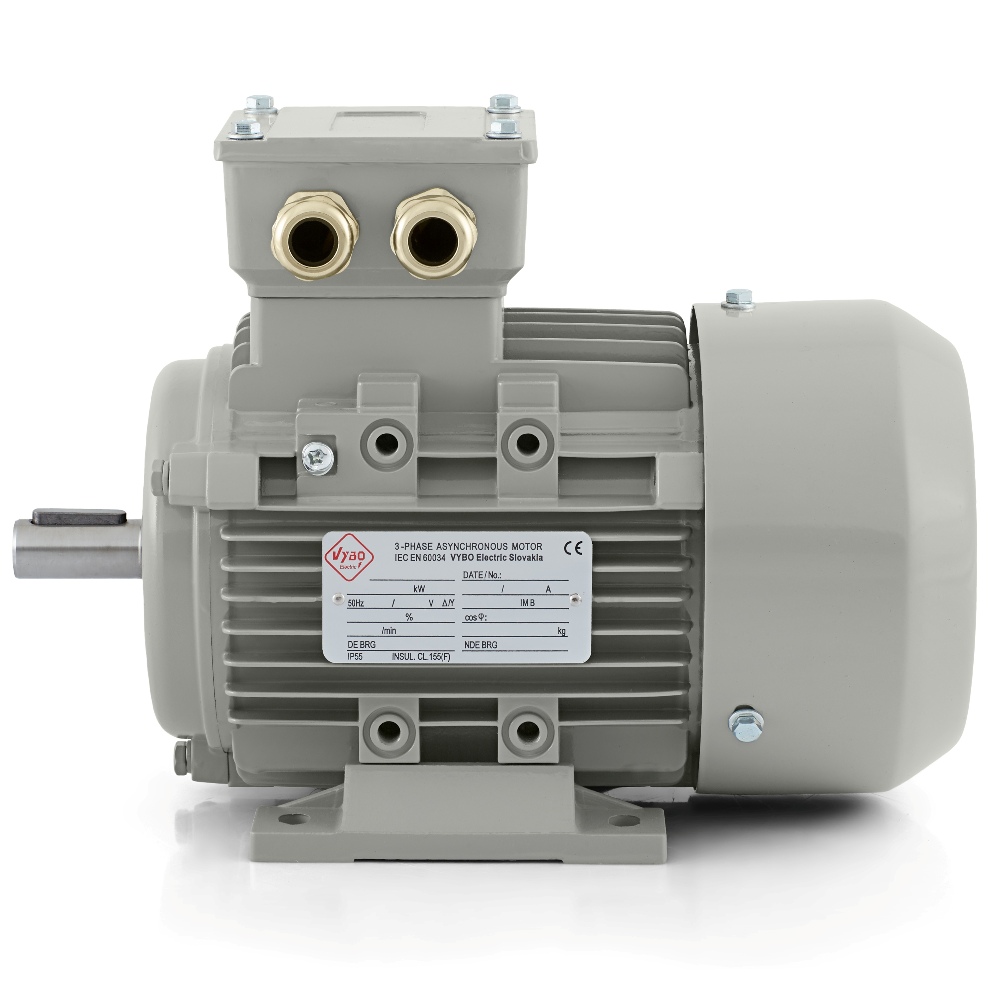

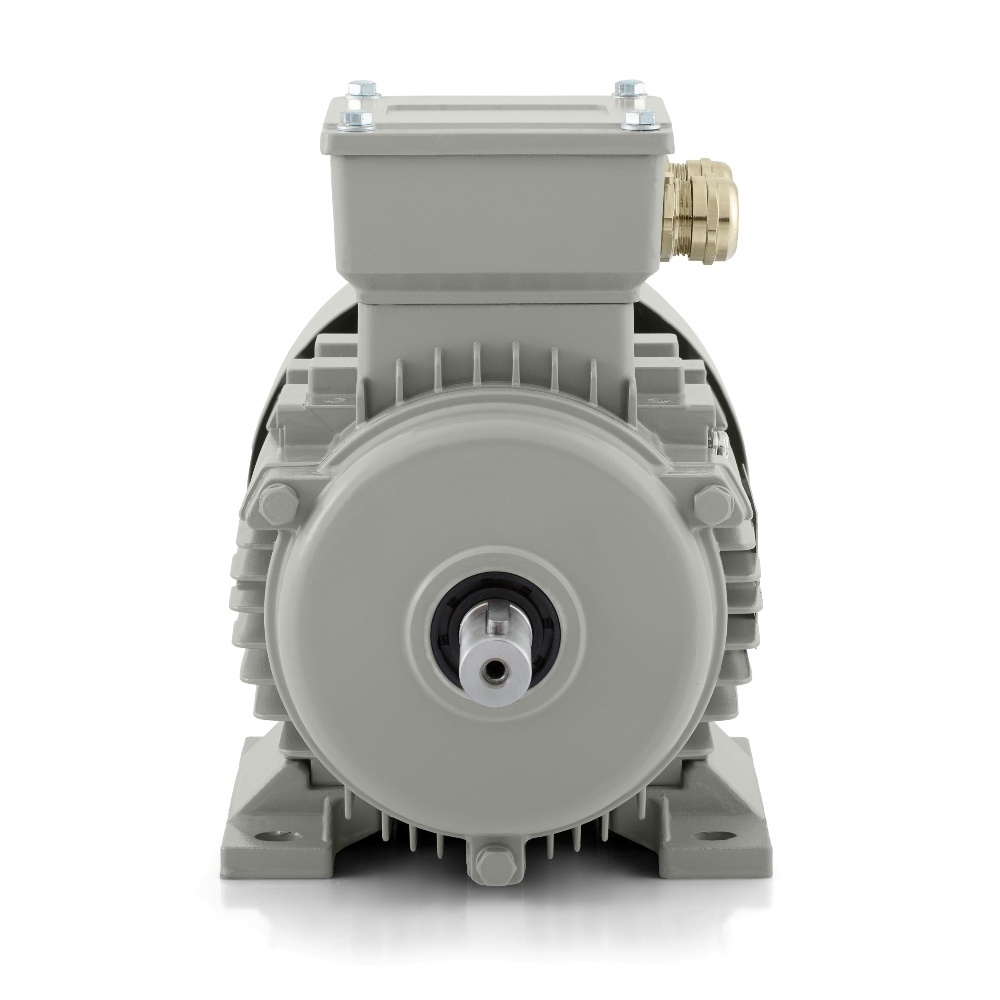

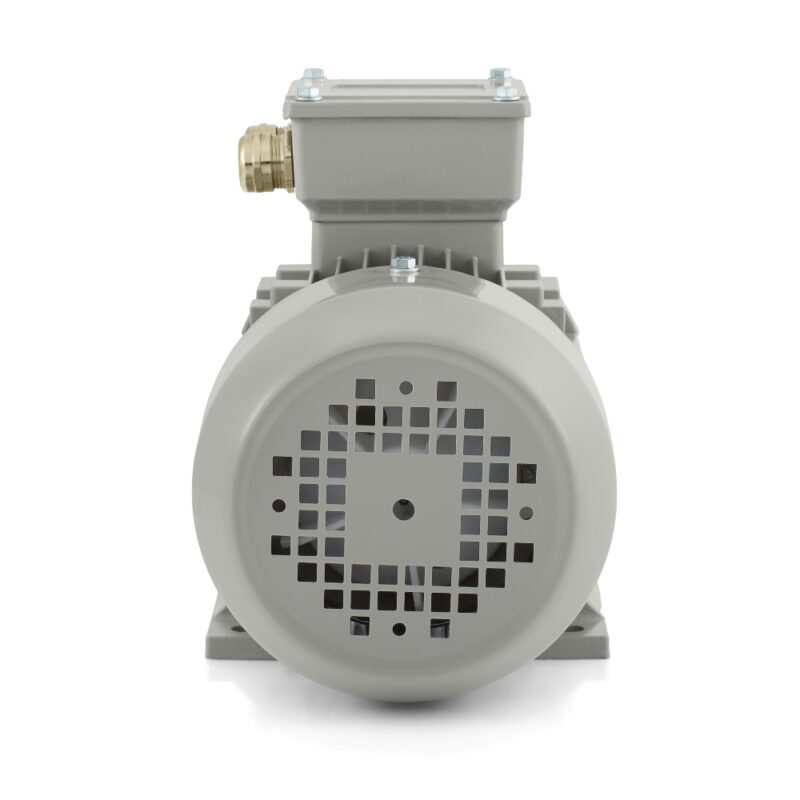

Elektrisk motor 0,09 kW, 1300 omdr./min., 400 V, 1AL-562-4

En lille elektrisk motor, der er nem at integrere i en maskine

Elektrisk motor 1AL-562-4 fra serien 1AL OPTIMAL er udviklet til trefasede drev, hvor kompakte byggemål, stabil drift og problemfri installation i mindre teknologiske enheder er afgørende. Med en effekt på 0,09 kW, spænding på 230/400 V og trekant/stjerne-kobling giver den en afbalanceret kombination af dimensioner og driftssikkerhed. Det er en 4-polet elektrisk motor med et nominelt omdrejningstal på 1300 omdr./min. ved en frekvens på 50 Hz, udført i byggestørrelse 56. Formatet er særligt praktisk, når maskinkonstruktionen kun efterlader lidt fri plads, men der stadig kræves et fuldgyldigt industrielt drev.

Model 1AL-562-4 egner sig naturligt til doseringsudstyr, etiketteringsmoduler, små båndtransportører, pakkemekanismer, sorteringsenheder, laboratorieblandere, lette ventilatorer, kompakte pumper, fødesystemer, lukkemekanismer og mindre automationsenheder. I disse anvendelser er det afgørende, at motoren ikke kræver meget installationsplads, kører jævnt og nemt kan tilpasses maskinens mekaniske system og linjestyring.

Tekniske data med direkte praktisk betydning

• Effekt: 0,09 kW
• Nominelt omdrejningstal: 1300 omdr./min.
• Spænding: 230/400 V
• Nominel strøm: 0,54 A ved 230 V, 0,31 A ved 400 V
• Virkningsgrad: 58 %
• Effektfaktor: 0,72
• Forhold for startmoment: 2,1
• Forhold for kipmoment: 2
• Forhold for startstrøm: 4
• Rotorens inertimoment: 0,0004 kg·m²
• Støjniveau: 48 dB(A)
• Vibrationer: 2,8 mm/s, klasse A

Denne kombination er velegnet overalt, hvor der forventes forudsigelig start og rolig mekanisk adfærd. Det lave støjniveau på 48 dB(A) er en fordel i lukkede maskiner, ved montagearbejdspladser og i udstyr placeret tættere på operatøren. Inertimomentet på 0,0004 kg·m² er gunstigt for mekanismer, der ofte starter, stopper eller bevæger sig i kortere arbejdscyklusser. På linjer med gentagen dosering, trinvis fremføring eller følsom mekanisk transmission er dette en praktisk fordel.

Drift, styring og driftsformer

Elektrisk motor 1AL-562-4 er egnet til DOL-start, styring med en frekvensomformer og en softstarter. Det gør den nem at integrere både i udstyr, hvor direkte start er tilstrækkelig, og i systemer, hvor der kræves en blødere opstart eller bedre hastighedsstyring. Motoren kan rotere i begge retninger, hvilket udvider anvendelsesmulighederne i reverserende mekanismer, transportmoduler med tovejsbevægelse eller maskiner, hvor bevægelsesretningen ændres afhængigt af procesfasen.

Driftsformerne S1, S2, S3, S4-S9 giver modellen et bredt anvendelsesområde. Den kan køre kontinuerligt, håndtere intermitterende drift og anvendes i cyklusser, der kombinerer start, belastning, stop og genstart. Servicefaktoren på 1,0 er velegnet til normale industrielle forhold, hvor der kræves stabilitet frem for unødigt komplicerede indstillinger.

Konstruktionen i 1AL OPTIMAL-serien

Serien 1AL OPTIMAL er en af VYBO Electrics bedst sælgende serier med mere end 30.000 installerede enheder i industrien. Serien 1AL OPTIMAL hører til blandt VYBO Electrics bedst sælgende elektriske motorer og har mere end 30.000 installerede enheder i industrien. Det er lavspændingsmotorer i aluminiumshus, udviklet til både standarddrift og mere krævende anvendelser. For model 1AL-562-4 er kapslingsklassen IP55 et vigtigt grundlag, da den hjælper med at beskytte motoren mod støv og vandsprøjt. IC411-køling understøtter et stabilt termisk niveau ved længere tids drift og bidrager sammen med rammekonstruktionen til pålidelig varmeafledning.

Motoren anvender isolationsklasse F og temperaturstigningsklasse B. Den er beregnet til en omgivelsestemperatur på op til +65 °C og en installationshøjde på op til 1000 m. På både DE- og NDE-siden er der monteret 6201-2Z-lejer, og smøringen udføres med lithiumbaseret fedt nr. 2 i den relevante temperaturklasse. Afbalancering med halv pasfeder understøtter rolig drift ved montering af remskiver, koblinger og andre kraftoverføringselementer. Til den elektriske tilslutning er 2-M20X1.5 forberedt.

Serien giver desuden fordelene ved hurtig og enkel idriftsættelse, et meget godt forhold mellem pris og ydelse samt et bredt udvalg af løsninger til forskellige brancher. For 1AL OPTIMAL findes naturligvis også montageudførelserne IM B3, IM B35, IM B5, IM B14, IM B34, hvilket letter integrationen i forskellige konstruktionskrav. For model 1AL-562-4 suppleres dette af praktisk logistik. Emballagemålene er 220 × 130 × 175 mm, og den emballerede vægt er 4 kg, så håndtering ved lagring, service og udskiftning af drevet forbliver enkel. Denne elektriske motor er derfor et velegnet valg til mindre industrielle mekanismer, der har brug for et kompakt trefaset drev med IP55-beskyttelse, rolig drift og et gennemprøvet teknisk fundament.
