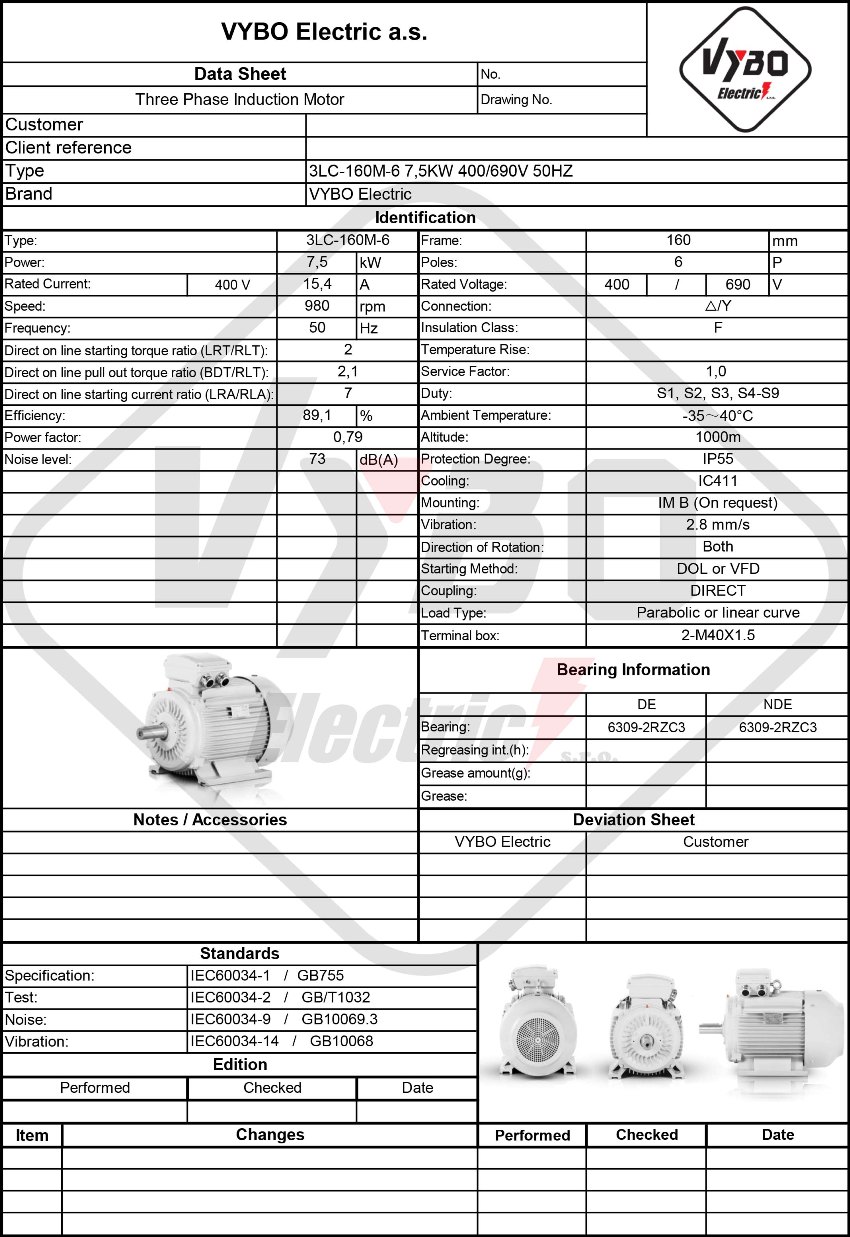

Trefaset elmotor: 3LC-160M-6, 7,5 kW
| Grundlæggende tekniske data | |
| Motortype | 3LC-160M-6 |
| Nominel effekt (kW) | 7,5 |
| Rammestørrelse (mm) | 160 |
| Antal poler | 6 |
| Nominelt omdrejningstal (omdr./min.) | 980 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 15,4 |
| Nominel strøm 690 V (A) | 8,93 |
| Virkningsgrad ved 100 % belastning (%) | 89,1 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,79 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 2 |
| Forhold for kipmoment (BDT/RLT) | 2,1 |
| Forhold for startstrøm (LRA/RLA) | 7 |
| Rotorens inertimoment (kg·m²) | 0,10643 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |
| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M40X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 752*407*566 |
| Pakkevægt (kg) | 116 |
| Lejer og smøring | |
| DE/NDE-lejer | 6309-2RZC3/6309-2RZC3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
En robust støbejernsramme hjælper med at bevare drevets stabilitet under krævende skift, hvor holdbarhed, servicesikkerhed og den langsigtede effektivitet af 3LC-160M-6 er afgørende. Denne 1000 omdr./min. elektriske motor er egnet, hvor man forventer jævn start, ensartet ydelse og fornuftige driftsomkostninger i den daglige produktion fra et trefaset drev.
I let og mellemstor industri, OEM-enheder og mindre teknologiske enheder hjælper denne elektriske motor med at holde processen kørende uden unødig stilstand. Ved projektering af drevet forenkler 7,5 kW effekt, rammestørrelse 160 mm, 400/690 V-forsyning og en mærkestrøm på 15,4 A ved △ 400V integrationen i standard strømsystemer og maskinenheder.
1000 omdr./min. elektrisk motor til produktionslinjer med jævn drift
En nominel hastighed på 980 omdr./min. giver maskinen en praktisk driftsrytme til transportører, blandeenheder og procesudstyr i kontinuerlig drift. I praksis betyder det mindre brat acceleration, bedre kontrol med det overførte moment og et mere jævnt samspil med de øvrige dele af teknologien. Med en mærkestrøm på 8,93 A ved Y 690V forbliver tilslutningen fleksibel, også i løsninger med dobbelt spændingskonfiguration.

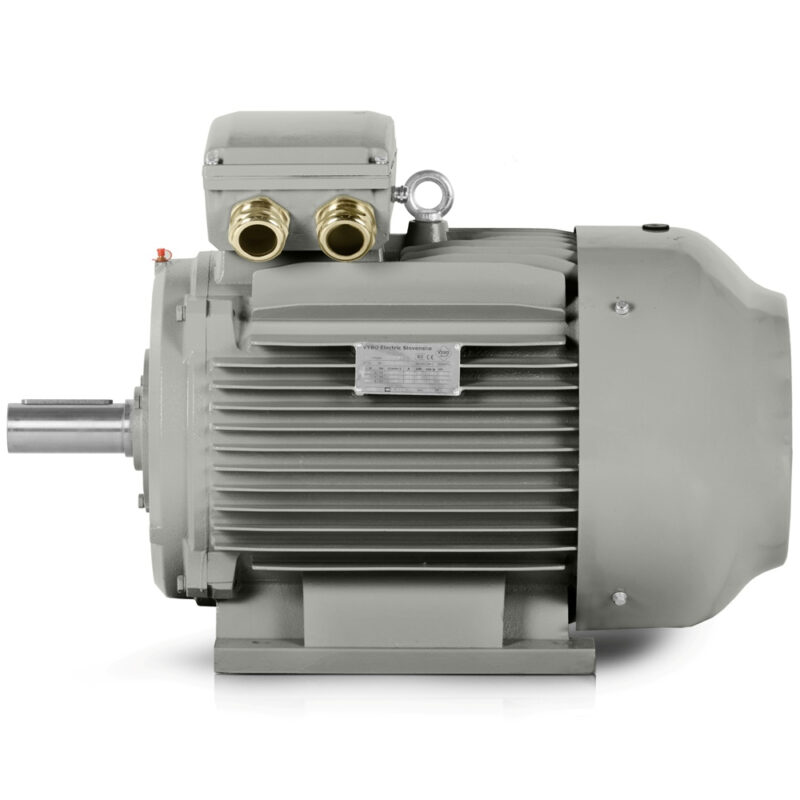

Robust støbejernsramme til daglige industrielle belastninger
Støbejernskonstruktionen er fordelagtig i maskiner, der arbejder under vibrationer, i støvede miljøer eller gennem længere driftscyklusser. Forstærkede lejeskjolde og stive støbejernsfødder understøtter mere præcis montering, hvilket giver jævnere drift og forbedret modstand mod gentagne belastninger. En pakket vægt på 116 kg er også vigtig og viser en robust konstruktion, der er egnet til stive installationer.
- Egnet til transportmoduler i emballagelinjer.
- Egnet til pumpeenheder i vandbehandlingsteknologi.
- Egnet til ventilatorer i udsugningssystemer.
- Egnet til omrørere ved klargøring af kemiske medier.
- Egnet til rulletransportører i intern transport.
IE3-effektivitetsklasse for lavere tab ved normal belastning
IE3-effektivitetsklassen hjælper med at reducere unødvendige tab under drift, hvilket især er vigtigt, hvor motoren kører mange timer i stabil tilstand. Den meget høje virkningsgrad mærkes mest i udstyr, der forbliver i drift gennem hele skiftet, og hvor selv små forskelle i forbrug påvirker månedsresultatet. En effektfaktor på 0,79 og en virkningsgrad på 89,1% fuldender profilen for en motor beregnet til langvarig brug.
Maskinproducenter værdsætter også forudsigelig startadfærd. Et startmomentforhold på 2, et kipmomentforhold på 2,1 og et startstrømsforhold på 7 understøtter en hensigtsmæssig adfærd under opstart og kortvarige belastningsudsving. En asynkron elektrisk motor af denne type passer derfor godt i enheder, der kræver pålidelig drevydelse uden kompliceret indstilling.
9 anvendelser til OEM-maskiner og mindre teknologiske enheder
I praksis anvendes denne elektriske motor i briketteringslinjer, båndtransportører, fodermixere, containerbaserede pumpestationer, udsugningsventilatorer, horisontale omrørere, granulatorer, emballagemaskiner og kompakt presseudstyr. Producentens mange års erfaring ses også i detaljer, der forenkler installation og langvarig drift i serieproducerede enheder.
Kabelforskruninger og lejer for lettere integration
To kabelforskruninger 2-M40X1.5 er praktiske ved maskininstallation og forenkler føringen af strømkabler samt kabelorganisering i koblingsudstyret eller på maskinrammen. DE-leje 6309-2RZC3 og NDE-leje 6309-2RZC3 understøtter stabil drift og forudsigelig service ved gentagen brug.
Rotorinerti på 0,106 kg/m² og et støjniveau på 73 dB(A) fuldender profilen for en motor, der er forberedt til reelle værksteds- og produktionsforhold. Emballagemål på 752*407*566 mm forenkler planlægning af lager, håndtering og forsendelse. Hvis du har brug for en motor til et pålideligt produktionsdrev, så bestil 3LC-160M-6 i dag, mens den er tilgængelig til din teknologi.
