Trefaset elmotor: 3LC-355M3-6, 200 kW

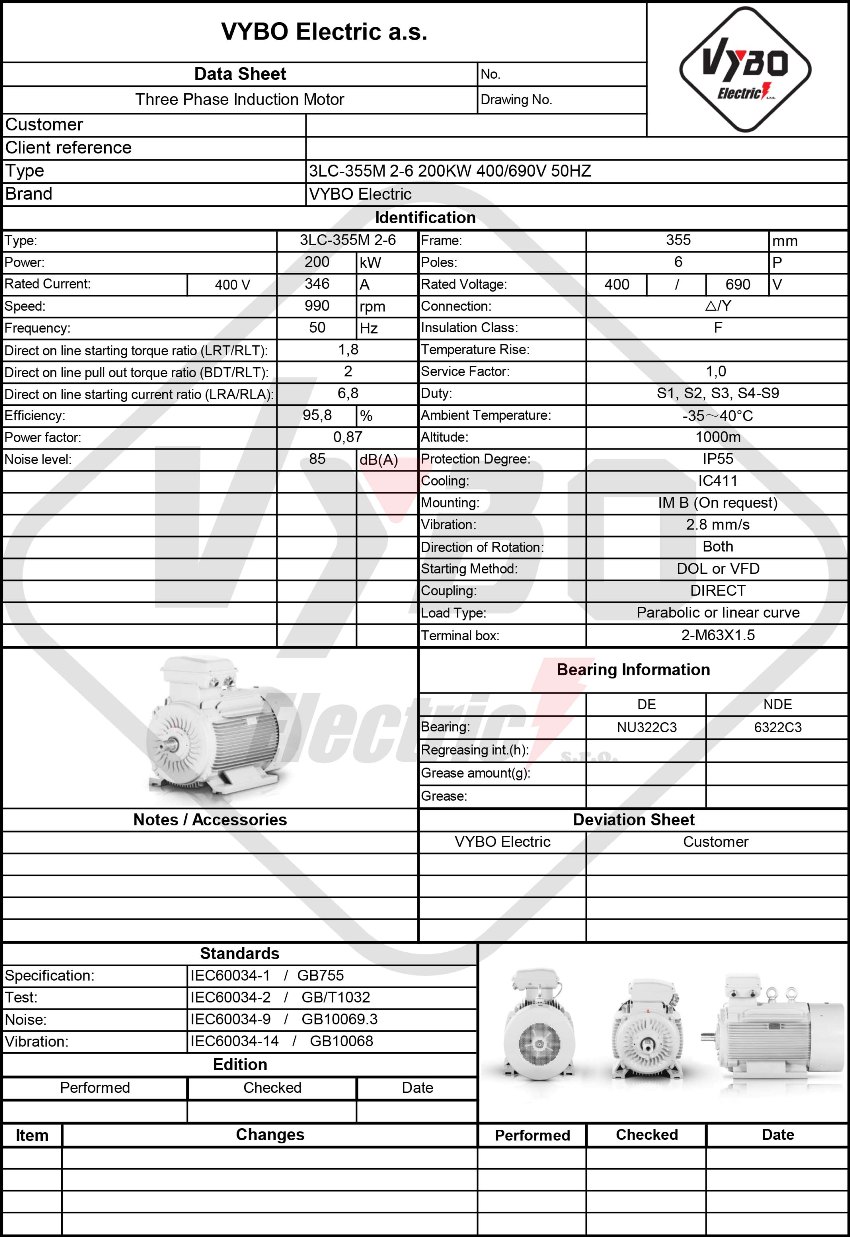

| Grundlæggende tekniske data | |
| Motortype | 3LC-355M3-6 |
| Nominel effekt (kW) | 200 |
| Rammestørrelse (mm) | 355 |
| Antal poler | 6 |
| Nominelt omdrejningstal (omdr./min.) | 990 |
| Frekvens (Hz) | 50 |
| Elektriske parametre | |
| Nominel spænding (V) | 400/690 |
| Tilslutning | △/Y |
| Nominel strøm 400 V (A) | 346 |
| Nominel strøm 690 V (A) | 200,58 |
| Virkningsgrad ved 100 % belastning (%) | 95,8 |
| Virkningsgradsklasse | IE3 |
| Effektfaktor ved 100 % belastning | 0,87 |
| Start- og momentkarakteristik | |
| Forhold for startmoment (LRT/RLT) | 1,8 |
| Forhold for kipmoment (BDT/RLT) | 2 |
| Forhold for startstrøm (LRA/RLA) | 6,8 |
| Rotorens inertimoment (kg·m²) | 11,596 |
| Gældende standarder | |
| Specifikation | IEC60034-1 |
| Test | IEC60034-2 |
| Støj | IEC60034-9 |
| Vibration | IEC60034-14 |
| Konstruktions- og driftsdata | |
| Monteringsform | IM B3, B5, B35, V1 |
| Driftstype | S1 (S2, S3, S4 – S9 valgfri) |
| Belastningstype | Parabolsk eller lineær kurve |
| Kapslingsklasse | IP55 |
| Isolationsklasse | F |
| Temperaturstigningsklasse | B |

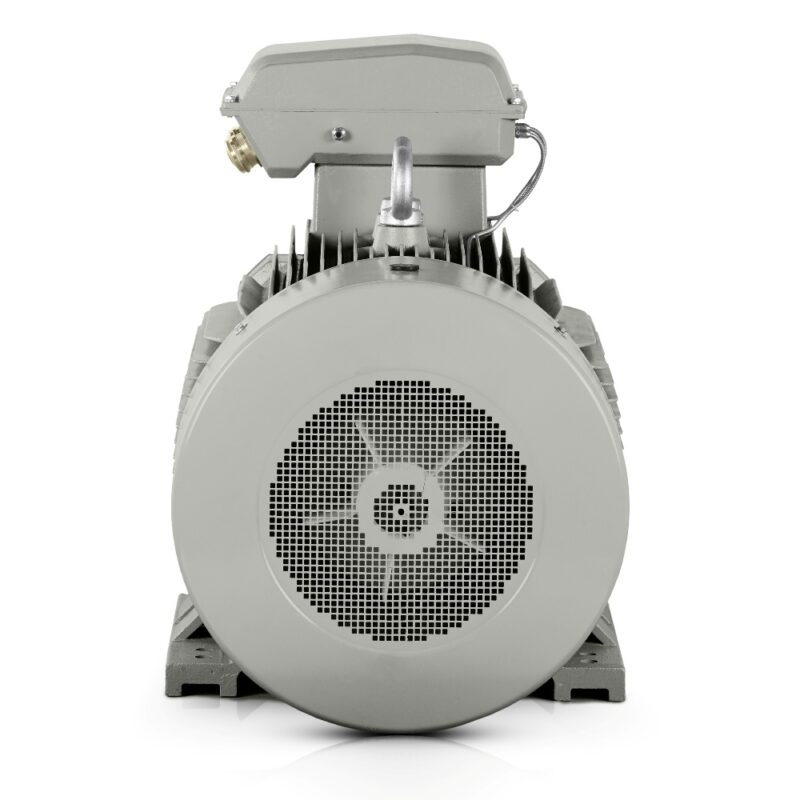

| Kølemetode | IC411 |
| Startmetode | Direkte start (DOL), frekvensomformer (VFD), softstarter |
| Omdrejningsretning | Begge |
| Vibration (mm/s) | 2.8 |
| Kabelgennemføringer | 2-M63X1.5 |
| Driftsbetingelser | |
| Omgivelsestemperaturområde | -20 til +40°C (-30, +50, +60 valgfrit) |
| Maksimal installationshøjde | op til 1000 m |
| Emballage og mål | |
| Emballagemål (mm) | 1607*822*1161 |
| Pakkevægt (kg) | 1643 |
| Lejer og smøring | |
| DE/NDE-lejer | 6322-C3/6322-C3 |
| Smøremiddel | Lithiumbaseret fedt nr. 2 (temperaturklasse) |
| Tilbehør | |
| 3 x PTC-termistor | |
Effektiviteten og værdien af modellen 3LC-355M3-6 bliver tydelig i drev, der skal arbejde stabilt, økonomisk og uden unødvendig nedetid. Denne elektriske motor på 1000 omdr./min. er udviklet til miljøer, hvor langsigtet driftssikkerhed, energiomkostninger og servicetilgængelighed under reelle produktionsforhold overvåges nøje.
IE3-effektivitetsklasse til lavere tab i kontinuerlig drift
IE3-effektivitetsklassen er særlig værdifuld i anvendelser, hvor motoren arbejder under flerskiftsbelastning, og hvert procentpoint i besparelse påvirker løsningens økonomi. Meget høj effektivitet understøtter lavere forbrug både ved normal og belastet drift, hvilket værdsættes af produktionshaloperatører, teknologer og drivkonstruktører. Kombineret med en effekt på 200 kW giver den elektriske motor reservekapacitet til stabil drift af udstyret uden unødvendig overophedning.

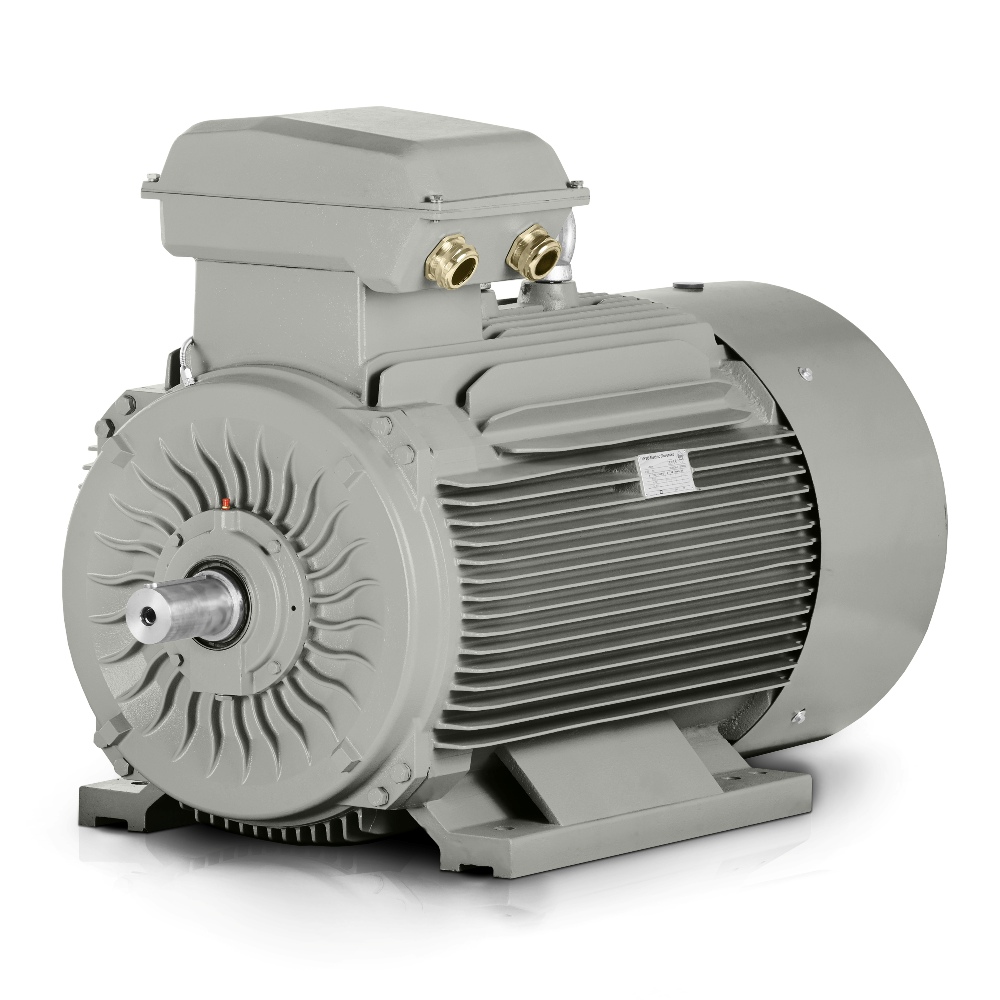

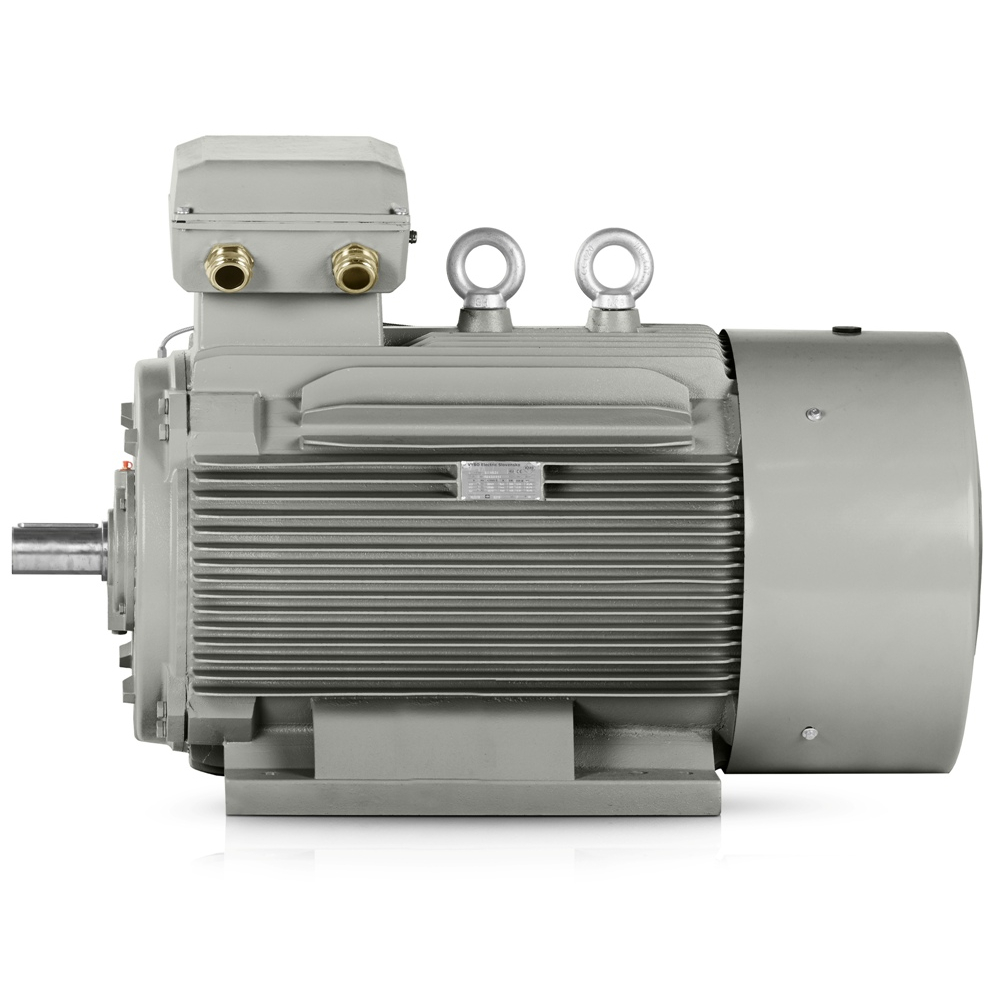

Robust støbejernshus til belastning, vibration og stiv montering
Det robuste støbejernshus hjælper med at bevare præcis positionering i udstyr, der udsættes for lange driftstider, vibrationer og mekanisk belastning. Forstærkede lejeskjolde i støbejern og forstærkede støbejernsfødder forbedrer understøtningen under installation og ved overførsel af belastningen til maskinrammen. Denne løsning er velegnet til en asynkron elektrisk motor i linjer, hvor stiv geometri og lang lejeservicelevetid kræves.
Elektrisk motor 1000 omdr./min. til teknologiske systemer med jævn kraftoverførsel
Det nominelle omdrejningstal på 990 omdr./min. passer til teknologiske systemer, hvor et afbalanceret forhold mellem drejningsmoment og startadfærd er vigtigt. Nominel strøm △ 400V 346 A og nominel strøm Y 690V 200.58 A forenkler tavledesign og dimensionering af beskyttelse. Et støjniveau på 85 dB(A) svarer til segmentet for robuste industridrev, hvor kontinuerlig drift i krævende produktionshaller forventes.
Start og dynamik for store maskiner
Et startmomentforhold på 1.8, kipmomentforhold på 2 og startstrømforhold på 6.8 hjælper ved udformning af et system med hensyn til start under belastning. Rotorinerti på 11.596 kg/m² understøtter stabil drift i udstyr med et højere inertimoment. DE-leje 6322-C3 og NDE-leje 6322-C3 er velegnede til anvendelser, hvor præcis understøtning og lange serviceintervaller er vigtige.
Industriel automation i tungt belastede drev
I industriel automation bruges denne elektriske motor i enheder, hvor pålidelig drift skal kombineres med præcis overførsel af kraft til den mekaniske del. Producentens erfaring bygger på mange års udvikling inden for motorisering af mere krævende drift, hvilket er en fordel både ved integration af nye linjer og ved udskiftning af ældre drev. 2-M63X1.5-kabelforskruningerne forenkler installationsforberedelsen i enheder med robust effektkabling.
Denne motor er velegnet til 13 konkrete anvendelser: pumpestationer til brugsvand, hovedudsugningsventilatorer, skruekompressorer, transportlinjer til tungt materiale, blandere med kontinuerlig dosering, rulletransportører i metallurgi, tilslagsknusere, granuleringslinjer, briketteringspresser, tromleblandere, pakkemaskiner til bulkmaterialeblandinger, procesblæsere og pumpeenheder i energisektoren.
355 mm ramme og emballage forberedt til servicehåndtering
Rammestørrelsen på 355 mm forenkler tilslutningen til eksisterende konstruktioner i mindre fabrikker såvel som store anlæg. En emballagevægt på 1643 kg og emballagemål på 1607*822*1161 mm er vigtige ved planlægning af håndtering, opbevaring og installation på destinationen. Til drift på 400/690 V-net er motoren klar til projekter, hvor forsyning, mekanisk montering og serviceadgang skal vurderes samlet.
Hvis du har brug for en motor til kontinuerlig belastning, så bestil 3LC-355M3-6 i dag, så den er klar til installation uden unødigt at forlænge nedetiden.
En elektrisk motor på 1000 omdr./min. med IE3-effektivitetsklasse er velegnet til virksomheder, der ønsker at reducere energitab og samtidig bevare stabil ydelse under langvarig drift.
